我們工作中經常會遇到設備有載荷波動，是否可以免除疲勞呢。由于對分析標準的不熟悉經常要問別人。本文簡單總結一下，也只是總結大部分人能看懂的部分，不容易簡單判定的部分不做介紹。

一、國內的JB 4732標準及GB/T 150的標準都規定當設計的容器與已有成功使用經驗的容器有可類比的形狀與載荷條件，且根據經驗?zāi)茏C明不需要做疲勞分析的。

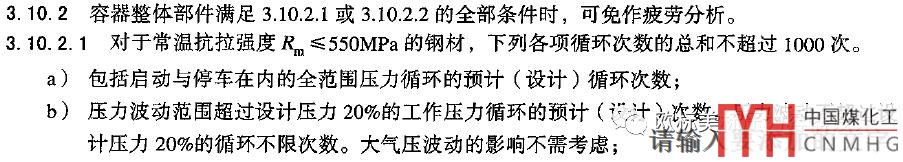

3.10.2條規定：容器整體部件滿足3.10.2.1或3.10.2.2的全部條件時，可免作疲勞分析。

3.10.2.1 ：對于常溫抗拉強度Rm≤550MPa的鋼材，下列各項循環次數的總和不超過1000次。（如果是非整體結構次數是400做限定的--3.10.3.1）

a）包括啟動與停車的全壓力循環的次數。

b）壓力波動范圍超過設計壓力20%的工作壓力循環次數；不超過20%的不限次數。（如果是非整體結構壓力波動是以15%為界限的-3.10.3.1 b））

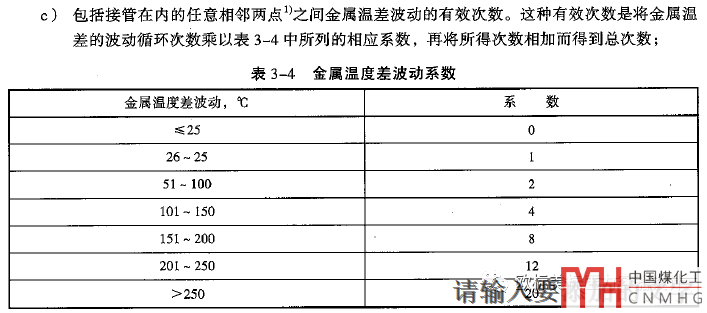

c) 任意相鄰兩點間的金屬溫差波動的有效次數。按系數計入。注意這個一般情況下都是0.因為取的同一時間的。只有比較高的立式設備且介質是一部分才有可能大于25℃。

d）由熱膨脹系數不同的材料組成時，很少用到不做介紹。

3.10.2.2 對大部分來說不具備快速判斷及簡單判定原則不做介紹。

非整體結構：指補強圈補強或非全焊透的角焊縫連接件等。（JB 4732和ASME Ⅷ-2都有明確說明）

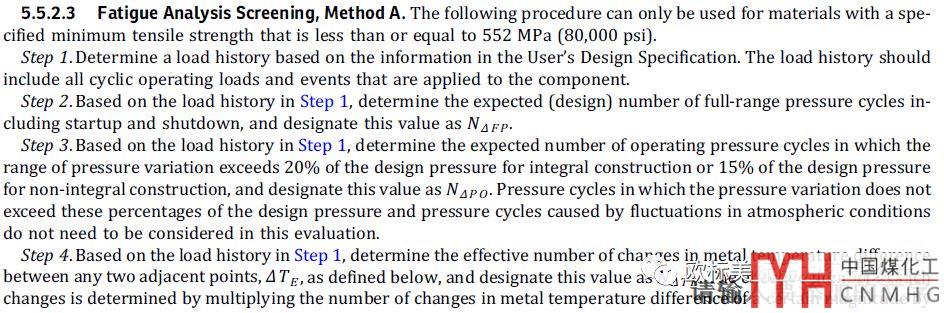

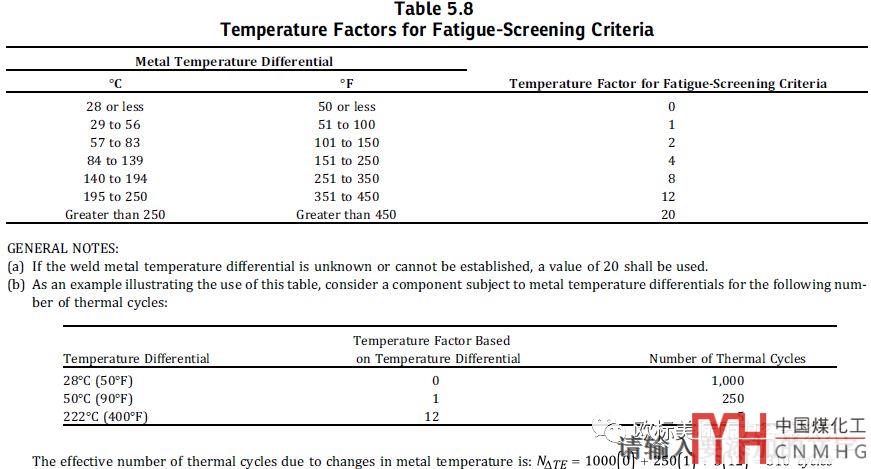

二、ASME Ⅷ-2的5.5.2的規定與JB 4732相同，只有一個區別就是循環次數大于10的6次方時，不管壓力波動多小都不能免除（5.5.2.1 c））。B法不容易簡單判定不做介紹。

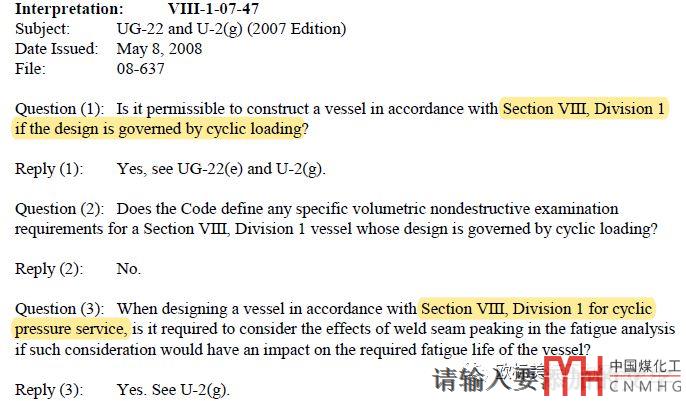

區別在于按ASME Ⅷ-1的U-2（g）條處理也可以設計疲勞容器。就是說可以按ASME Ⅷ-1設計按ASME Ⅷ-2的第五部分補個疲勞計算即可，設備還是打U鋼印即可。見ASME的解釋

三、EN13445關于疲勞免除的有兩個地方是EN13445-3的第5章和第17章

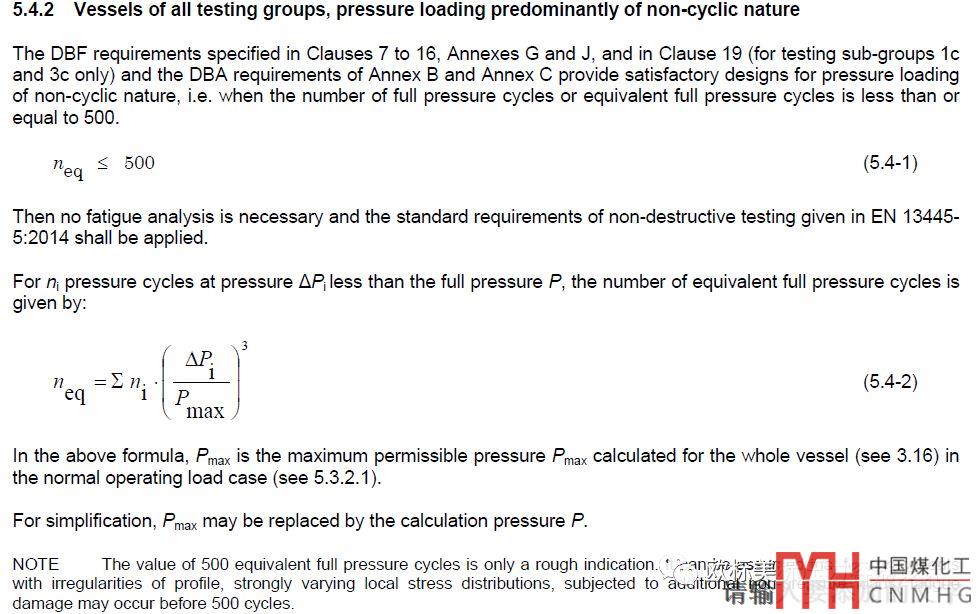

第5章的方法是等效成全壓力循環的：

不要小看EN13445的500次等效全壓力循環，我舉個例子就知道了有多強了。

如P_max=10bar，n1=100（意外）

P_OP=8bar，n2=200（開停車）

P_CYC=5bar，n3=2000（操作時壓力波動次數和范圍）

（如果P_CYC=3bar，這個次數就可以上萬了）

n_eq=100x（10/10）³+200x(8/10)³+2000x(5/10)³=452.4<500 免除

這個循環在ASME Ⅷ-2和JB 4732都是不能免除疲勞的。

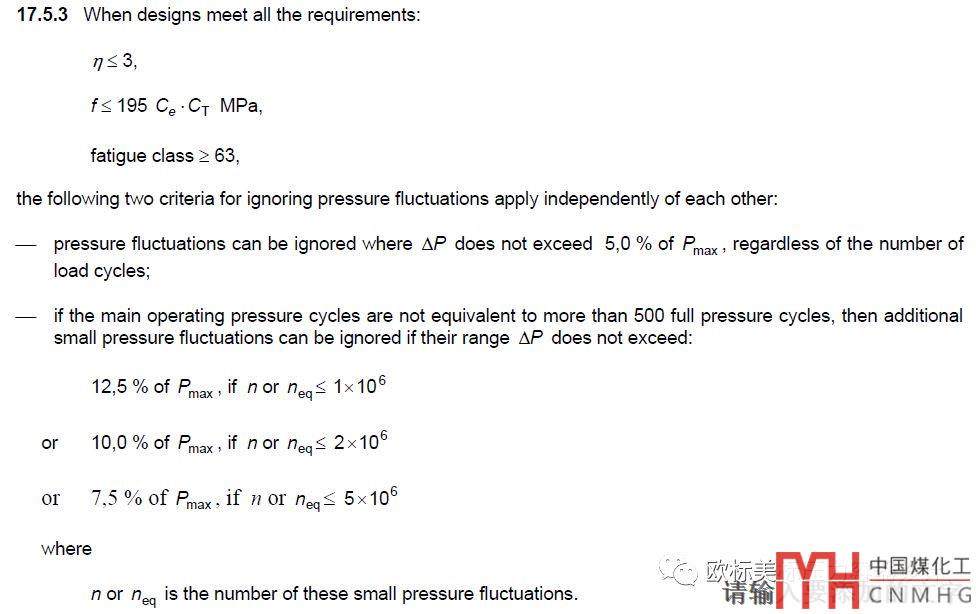

第17章的方法：

壓力波動小于5%Pmax，忽略

壓力波動小于12.5%Pmax，次數小于1000000忽略

壓力波動小于10%Pmax，次數小于2000000忽略

壓力波動小于7.5%Pmax，次數小于5000000忽略

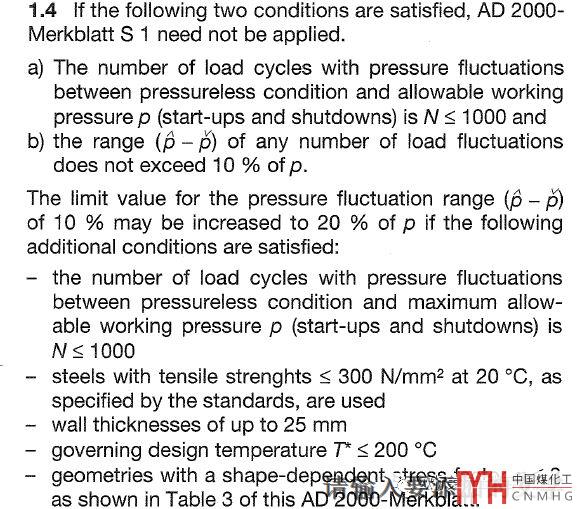

四、再說幾句AD2000中S1部分規定：啟動停車次數≤1000次和壓力波動小于10%設計壓力是免除的；如果鋼材的常溫抗拉強度≤300MPa；厚度≤25mm，設計溫度≤200℃時壓力波動小于20%設計壓力也是可以免除的；

中國，美國，歐洲及德國標準的免除疲勞的簡單判定都在這了，再也不用問人，還可以裝一把了！趕緊收藏吧
