前幾天寫的筒體加厚一段十幾毫米長筒體是否靠譜的小文章。今天繼續對這臺設備的一些方面做對比。本來我是不認為需要分析的，因?yàn)榭梢愿鶕?jù)受力模型及SW6的計算結果得出大概的結論；我們是做工程的不是做研究的，但由于某些原因最后分析了。

對于管板和管殼程筒體或封頭的焊接連接結構：GB/T 151的適用范圍寫的是管板和管殼程筒體焊接連接；ASME明確規定管板可以和球形封頭/筒體焊接連接；EN13445的是管板和管殼程筒體焊接連接。無論是哪個標準都沒有說適用于管板和橢圓或碟形封頭直接焊接連接。

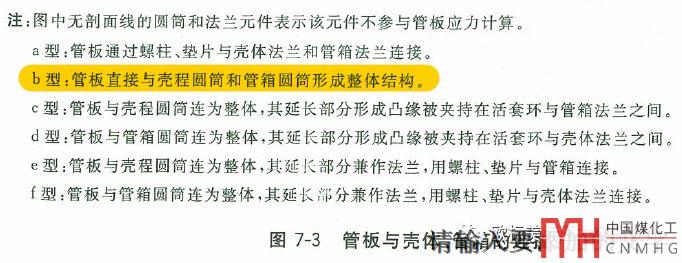

GB/T 151的規定見下圖。

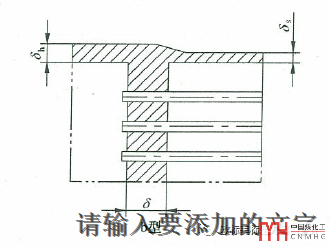

換熱器管板結構

JB 4732在換熱器適用結構實際上也是和GB/T 151是一樣的。所以無論是按SW6軟件中的151還是4732模塊都不是完全適用。當然了對于計算來說只能說有一定的偏差，我們做工程設計的要有自己的判斷能力。不是遇到標準不是完全適用的，以前沒遇到過的就要求一定要ANSYS分析。要學會用自己的知識和能力去判斷一些事情的可靠性及偏差是否在可接受范圍。沒有自己的經驗和分析判斷能力，那工作一年，三年，五年.......又有什么區別呢！不啰嗦了直接上ANSYS分析對比的結果（管，殼程都是正壓的工況；也僅貼此工況）。

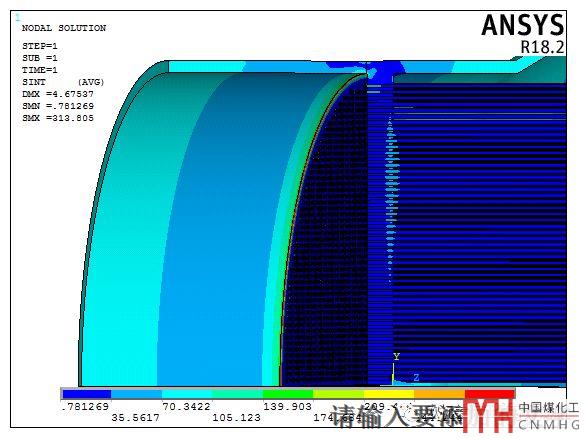

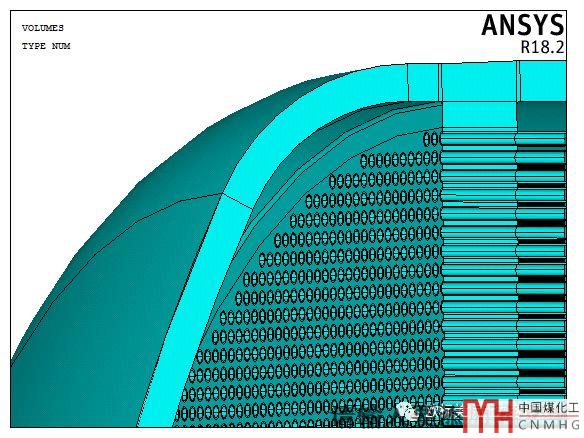

管板和管程封頭，殼程筒體直接焊接連接（1）

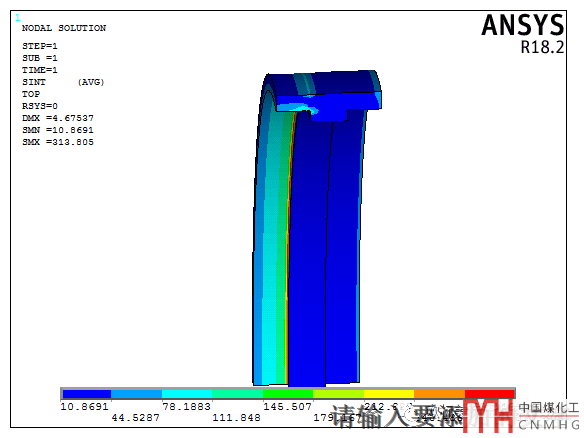

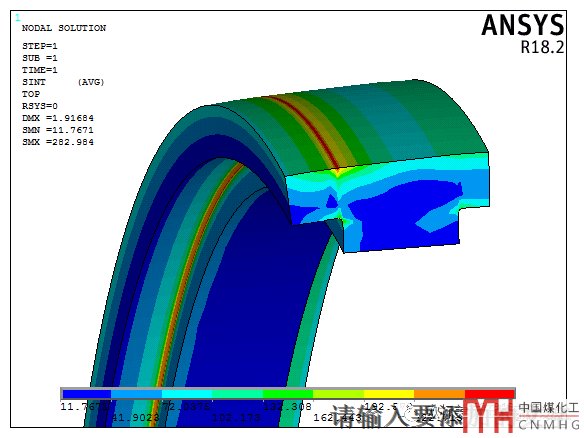

管板和管殼程筒體焊接連接（2）

我們從上圖可以看出總應力居然是和管程筒體連接的大！總應力變大了是因?yàn)?strong>最大應力點發生在內側由于倒角過小產生了較大的應力集中。線性化之后再看看結果?。ㄍ祽卸螒?yīng)力也是用的設計應力強度保守搞了）

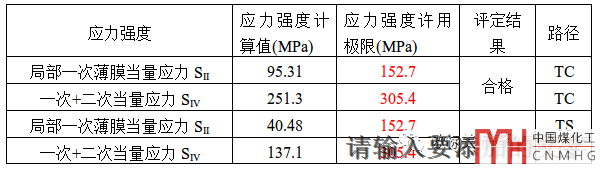

結構1（管板和封頭焊接連接）的線性化結果

結構2（管板和管箱筒體焊接連接）的線性化結果

這臺設備如果用SW6的GB/T 151的模塊計算管板厚度只需要60多mm，按JB 4732模塊管板計算厚度110多mm但管板和殼體連接段不過。由于管板的結構帶有5mm的應力釋放槽，為了方便分析建模的時候直接把管板扣除了10mm。GB/T151的b）型管板和管殼程筒體焊接連接結構的計算是有較大缺陷的；沒有校核筒體和管板連接部位的強度。孫工寫過這方面的論文，我之前也發過。

管板和管殼程筒體焊接連接，尤其是非對接連接時，盡量少用SW6的GB/T151模塊計算因?yàn)闆](méi)有校核管箱筒體和管板連接接頭而此處是受力比較差的位置。建議用JB 4732模塊計算，計算上深層次的原因就不說了。如果做ASME的設計人員就應該知道同樣的參數用GB/T 151計算管板厚度差別很大，很多情況下ASME計算的管板厚度都是GB/T151的2倍以上。

封頭和管板直接焊接時，建議用SW6的JB 4732模塊計算并適當留余量，可加厚管板可加厚筒體和封頭厚度。

孫工論文的鏈接見下方，發表在《壓力容器》上。

固定管板換熱器N型管箱應力評定方法
