如果在模型空間里畫了多張圖紙，而且并沒有創建布局和視口來分別排布這些圖紙，在打印的時候就需要一張張框選來打印這些圖紙，很麻煩！正因?yàn)槿绱?，很多人都從網上找到了一些批量打印工具來解決這個問題，這些批量打印工具可以通過一些過濾條件，例如圖層、多段線、圖塊來自動搜索圖框，并按圖框分頁打印圖紙。其實CAD本身也提供了批量打印的功能：PUBLISH，低版本叫發布，到了AUTOCAD高版本干脆就叫批量打印了。發布功能比較適合批量打印通過布局分頁排布圖紙并可以使用要給通用頁面設置的圖紙，其實，就算圖紙都在模型空間里，用發布功能也可以一次性地將這些圖紙都打印出來，只不過操作比哪些批量打印工具稍微麻煩一點。

解決方案:

發布功能即使就是利用已經設置好的頁面設置（打印設置）來打印圖紙或模型控件的圖紙，如果模型空間中有多張圖紙，只是需要為每張圖紙創建一個獨立的頁面設置，然后在批量打?。òl(fā)布）列表中將這些圖框及頁面設置都添加進去，然后就可以一次性地將這些圖框全部打印出來。

CAD的發布（publish）,最簡單的批量打印功能

--提示：下面是廣告，不是本文圖片--

模型空間創建頁面設置

在底部模型布局標簽上右鍵單擊“模型”，在右鍵菜單中選擇頁面設置管理器，如下圖所示。

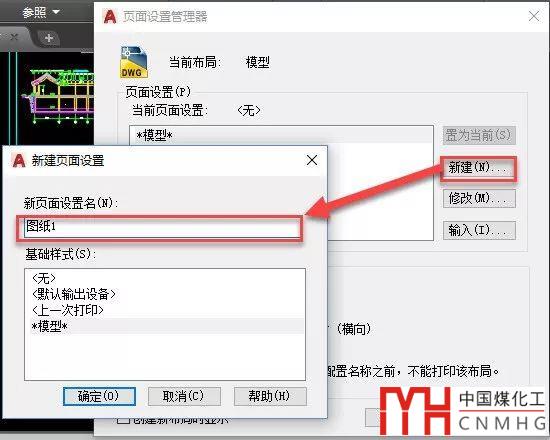

在彈出的頁面設置管理器中單擊新建按鈕，給頁面設置起一個名字，可以簡單用編號，也可以直接用圖紙名，如下圖所示。

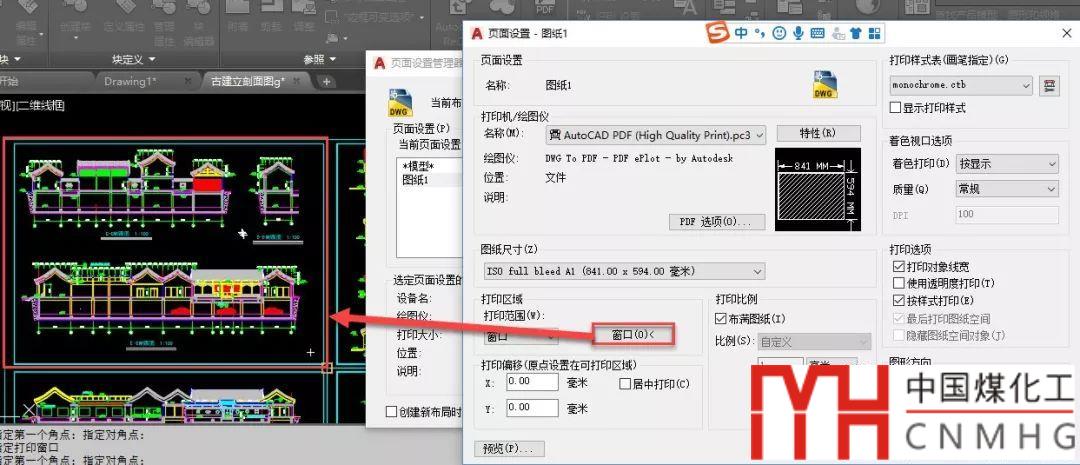

單擊“確定”按鈕，就會彈出頁面設置對話框，跟打印對話框基本相同，選擇好打印設置，設置好打印的窗口范圍、紙張、比例等參數后單擊確定即可保存一個頁面設置，如下圖所示。

打印設置這里就不詳細介紹了，大家可以看看介紹打印設置的相關文章。

每日一貼——CAD打印的基本操作和重要的注意事項

每日一貼——CAD中如何設置線寬的顯示和打??？

每日一貼-CAD中顏色的作用和設置時應該注意的問題？

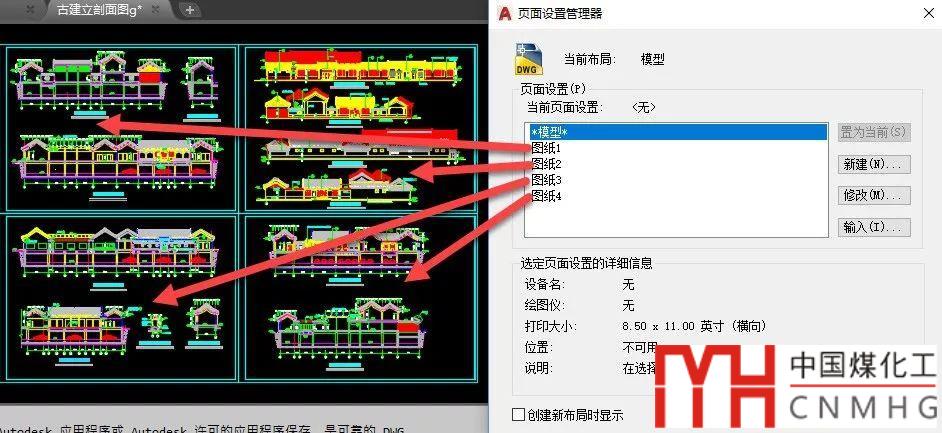

單擊確定按鈕設置完第一個頁面設置后，其他頁面設置就簡單了，在頁面設置管理器中選定剛保存的頁面設置單擊新建按鈕的時候，會直接使用已保存的設置，如果兩張圖紙的圖幅一樣，我們就只需要重新定義打印的窗口范圍了，就算一個文件中有10張或更多的圖紙，每次只需要重命名和定義窗口范圍，應該也不算太麻煩。

批量打印圖紙

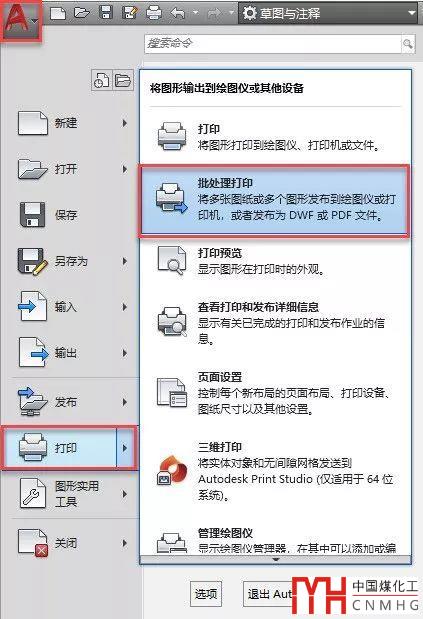

直接輸入PUBLISH命令或者在左上角的應用按鈕的菜單中找到批處理打印，如下圖所示。

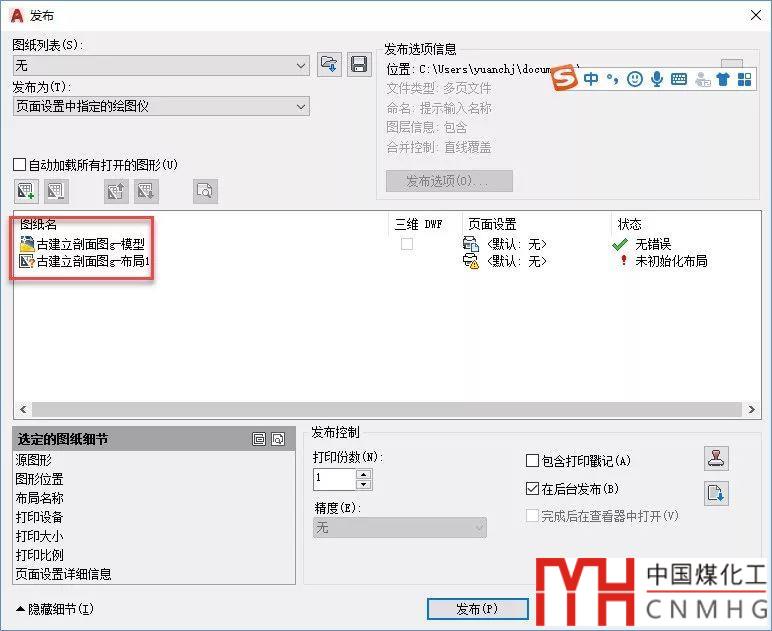

雖然名字改叫批處理打印，但其實就是低版本的發布功能，只是會有些細節上的改變，在打開的對話框會默認顯示當前圖紙的模型空間和布局空間，如下圖所示。

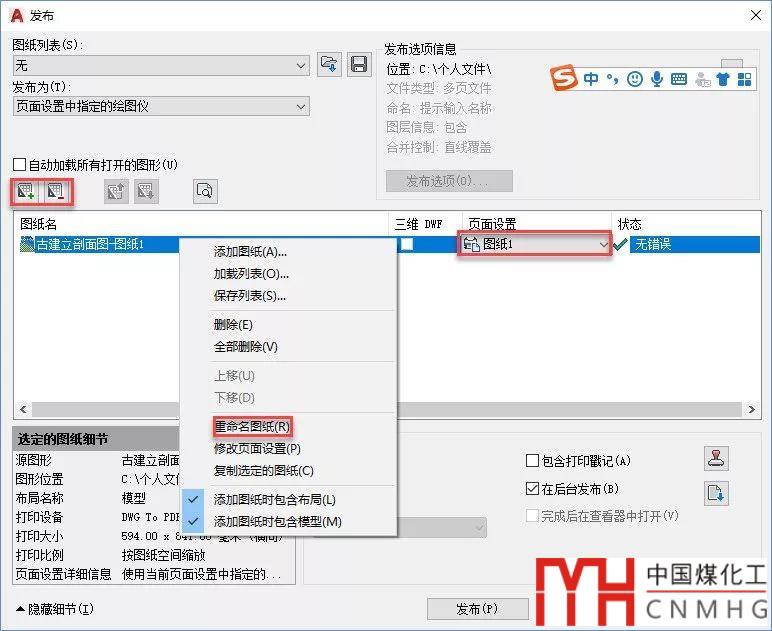

因?yàn)椴季植]有設置，可以在列表中選中布局，然后單擊列表上方的“刪除圖紙”按鈕，將布局刪除。選中圖紙名稱，右鍵，選擇"重命名圖紙"，將文件名改成圖紙名，并在后面的頁面設置中選擇第一個頁面設置，如下圖所示。

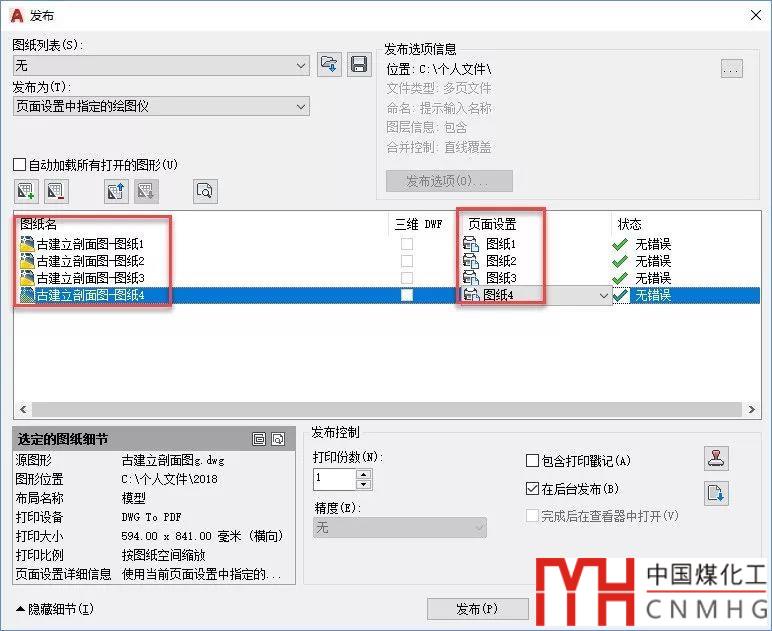

選擇設置好的圖紙，右鍵，選擇“復制選定的圖紙”，復制后的圖紙可以重命名，并分別設置成其他頁面設置，如下圖所示。

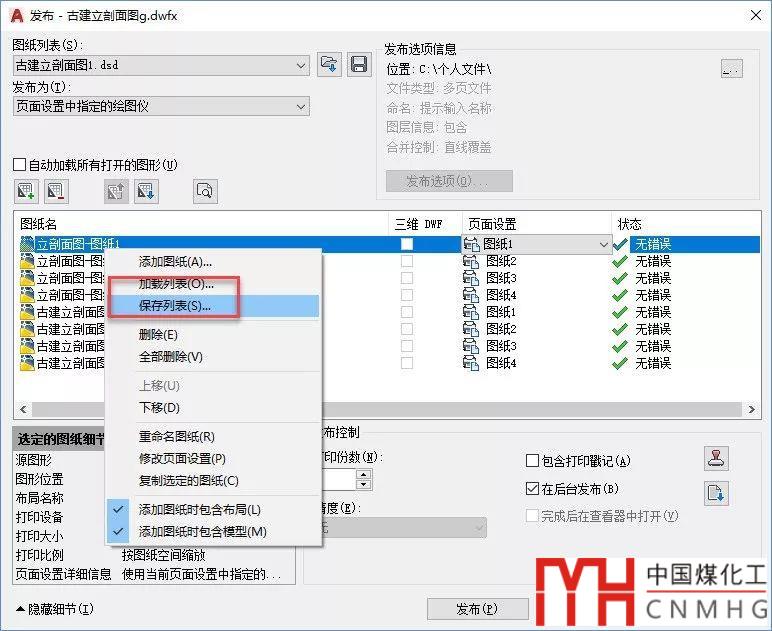

設置好的圖紙打印清單后，可以右鍵，選擇“保存清單”，將設置設置保存成一個獨立的*.DSD文件。以后即使不打開圖紙文件，可以在發布對話框中添加保存好的發布列表文件*.DSD進行打印。發布對話框中還可以添加其他未打開的圖紙或已保存好的發布列表文件。

打印列表設置好后，單擊“發布”按鈕，就可以將列表中的所有圖紙都按頁面設置輸出了。

要想掌握和使用此功能，建議先找一張例圖，頁面設置中用PDF或其他虛擬打印機輸出成電子文檔，通過學習掌握了此功能的設置和使用方法后，再設置成實際的打印機來進行批量打印。
