我看到網上不少朋友在找CAD填充圖案，我將收集的近千種填充圖案打了個包，放到了百度網盤，希望能給大家?guī)?lái)一些幫助。

百度網盤下載地址：

http://pan.baidu.com/share/link?shareid=18065&uk=3356970665

使用說明：

1、將填充名改成自己比較容易識別的名稱，但要注意填充文件和填充名要完全一致（不用區分大小寫）。

我收集的這些填充圖案有些是中文名稱，很容易就知道填充圖案的類型。有些是英文名，本來我想將這些英文名都改成中文名的填充，但好幾百種，改起來工作量太大，懶得改了。

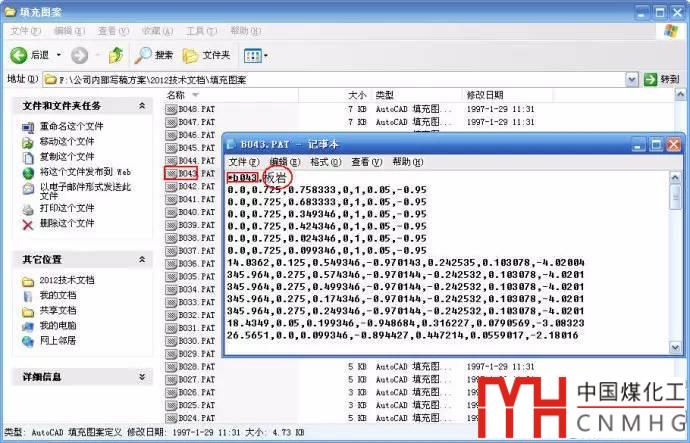

我可以提供大家方法。先用記事本打開其中一個填充文件，如下圖所示：

圖中打開的填充名為b043,文件名也必須為b043，否則CAD是不認的。類似上圖所示的填充，如果希望CAD的填充列表中直接顯示中文，方便查找，你就需要先用記事本將PAT文件打開，復制“板巖”，選中b043,粘貼將其替換成“板巖”，關閉并保存文件。選中文件后單擊文件名進入重命名狀態，選中前面的B043,CTRl+V粘貼，將"B043.pat"修改成"板巖.pat"。

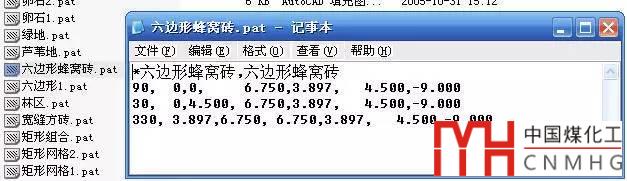

修改的最終效果類似下圖所示的“六邊形蜂窩轉”填充。

除了可以每個文件保存一個填充圖案外，我們還可以將這些填充圖案文件打開，將其中的填充定義復制粘貼到CAD自帶的填充圖案中，例如AUTOCAD自帶的acad.pat、acadiso.pat，浩辰CAD的是gcad.pat和gcadiso.pat，其中帶ISO的是公制的，另一個是英制的。

2、不建議將所有收集的填充都一次性復制到CAD的填充目錄（patterns）下。

如果將大量填充都復制到CAD的填充目錄下，在填充時效率并不高，因?yàn)橐谏锨ХN填充中找出你要使用的填充，也不是一件簡單的事情。因此我建議不要做加法，而是應該做減法，將自己可能用到的填充保留，把根本不會用到的填充刪除。

對于這個壓縮包也是如此，當需要使用其中某種填充時，你再將填充拷過去。

注：在CAD高版本中，沒有了專門的填充目錄，直接將填充文件放到了支持文件夾下，如果你不確認填充文件路徑，可以先搜索一下：*cad*.pat，看看這個文件在哪個路徑下，然后將你的填充文件拷貝到這個目錄下就好了。

3、如何在這么多填充圖案中找到自己需要的填充圖案。

由于有些填充圖案用的是英文名，可以分別通過文件名和包含文字來搜索你要找的填充名來判斷在這些填充中是否有你需要的填充。如果找到的是一個英文名稱的填充文件，你可以參照第一點中的方法進行修改，方便使用。
