摘要：大多數圖紙都是按1:1繪圖，也就是按照圖形的實際尺寸進行繪制，如果通過選擇對象或捕捉來進行標注，標注通常無需修改。如果不是1:1繪圖，則需要在標注樣式里設置比例，CAD軟件也會自動計算標注數值。雖然如此，標注仍經常進行修改，例如有時需要編輯標注文字，在標注數值中加上一些說明或公差等；有時也需要調整標注位置，標注調整可以通過拖動標注的夾點來實現，也可以利用標注關聯，修改圖形時標注自動更新。下面先給大家介紹一下最簡單的標注修改方法。

一、利用夾點修改標注

利用夾點來調整標注是一項非常重要的操作，尤其是當圖紙較為復雜時，標注之間很容易發生遮擋，拖動標注夾點十分方便。

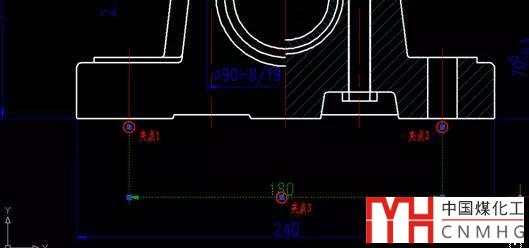

比如，選中線性標注后，就會顯示藍色的夾點（如下圖）。其中標注文字處的夾點比較重要，拖動該夾點，可以任意改變標注文字的位置。此外，拖動標注兩端的夾點可以調整標注起點和端點，尺寸值也會自動發生變化。

二、修改標注文字

在高版本CAD中雙擊標注文件就可以直接編輯，如果是低版本，需要輸入ED，回車，再單擊標注文字修改標注文字。標注文字的編輯跟多行文字編輯類似，可以在標注測量值前后添加文字，也可以輸入其他數值替代測量值。

你可以先試試雙擊能不能直接編輯文字，如果不行的話，就只能輸入命令來編輯了。

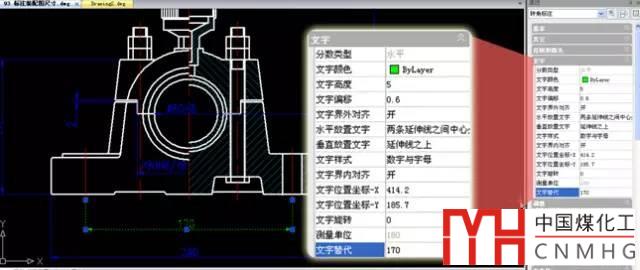

還有一種方法比較麻煩，就是選中標注后，在特性面板中不僅可以修改標注的各項參數，也可以修改“文字”欄中的“文字替代”，如下圖。

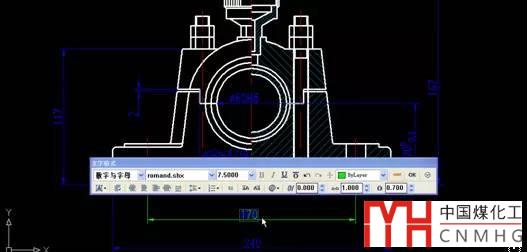

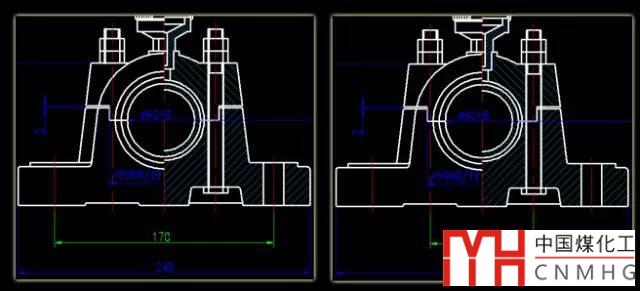

需要注意的是，如果我們手動修改了標注的測量值，不管如何拖動標注的夾點，標注文字都不會再自動發生變化，如下圖。

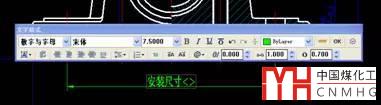

在編輯標注文字時，可以用“<>”表示標注的測量值，比如我們可以不輸入固定的數字，而是輸入“安裝尺寸<>”，如下圖。

修改后可以看到，標注文字并沒有顯示為“安裝尺寸<>”，而是“安裝尺寸”加上實際的測量值，如180，如下圖。

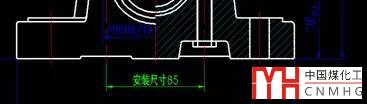

我們再次拖動標注的夾點，可以看到，隨著標注夾點的改變，標注尺寸也自動發生了變化。如果我們要保留標注的測量值，同時要在標注中添加其他文字，就可以使用“<>”符號。

三、利用標注樣式批量修改標注

標注樣式控制著圖紙中多個標注的顯示效果，如果想調整標注的顯示效果或比例，建議通過標注樣式來修改，具體修改操作此處不再詳細介紹，請參看前一節的講解。

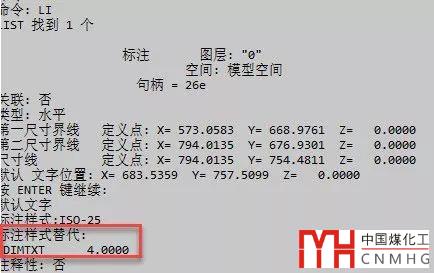

除了可以通過標注樣式修改標注的參數和樣式外，我們還可以選中標注后在特性面板（ctrl+1）中修改標注的參數。當標注的某個參數被單獨修改后，此參數將不受標注樣式的控制。比如標注樣式文字高度設置為3，而我們手動將圖中使用此標注樣式的某個標注的文字高度改成了4，此時如果將標注樣式文字高度改成5，其他未單獨修改過文字高度的標注的字高會變成5，而剛才改過文字高度的標注仍會是4。如果出現了標注某項參數不跟隨標注樣式變化時，可以選中此標注，輸入LI，就可以看到標注的各項參數，而在最底部會顯示單獨修改的參數，如下圖所示。

如果希望修改過的標注仍然完全使用標注樣式的設置，可以用格式刷或者標注更新功能將此標注恢復成標注樣式設置額默認參數。

被改過的標注值如何一次全部恢復成測量值？

總結：

上面介紹了對標注修改的一些基本操作，CAD支持標注關聯，如果標注是通過選擇對象和捕捉創建的，在調整對象或捕捉點位置時，標注也會自動更新，無需手動進行調整。如果沒有特殊需要，不要手動修改標注的測量值和其他參數，建議用標注樣式來修改標注。
