網上看到有人問這樣的問題，文字高度設置是165，但發現寫出來的漢字尺寸比165大很多，如下圖所示。

問這個問題的卻是夠細心的，我之前還真沒有注意到這個現象，為什么會這樣呢？我們不妨設置幾種不同的文字樣式，分別寫幾個字母和漢字對比一下。

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

CAD的SHX字體與操作系統的TTF字體各有什么特點？

CAD的文字樣式、字體、字體樣式、大字體之間是什么關系？

CAD默認的文字樣式STANDARD使用的字體是ARAIL字體，如果使用此文字樣式書寫多行文字，英文會使用ARAIL字體，而中文會自動替換成宋體，我們先來書一行包含大小寫字母和漢字的文字，看看各類字符的高度如何，如下圖所示。

從這張圖可以看出大寫字母的高度跟設置的文字高度是相同的，小寫字母中類似bdfh的字母與大寫字母等高，aeoiu等字母高度比較小，gpqy等字母高度是300，只是下移了，而漢字高度明顯差了不少。漢字被替換成了宋體，字體跟英文不同，是不是因?yàn)檫@個原因?qū)е赂叨炔煌哪兀?/p>

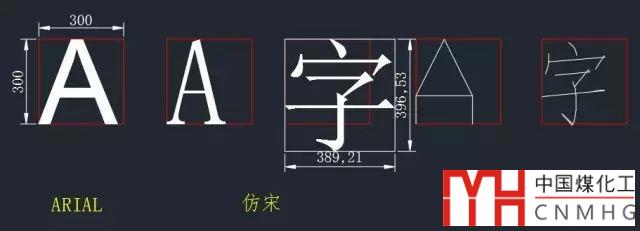

下面我可以分別設置幾種文字樣式，字體分別設置成ARIAL，仿宋，TXT.SHX+HZTXT.SHX，然后分別寫上字母A和漢字，看一下文字高度有什么規律，如下圖所示。

操作系統的英文字體ARIAL的字母A高度和寬度都正好是300；

而仿宋字體的字母A高度是300，但寬度明顯小于300，只有200多一點，而“字”的寬度和高度都接近400；

CAD字體TXT.SHX中的英文大寫字母和HZTXT.SHX中的中文高度都是300，寬度是200左右。

通過上面的對比我們對不同類型文字的字高有了一定的了解。

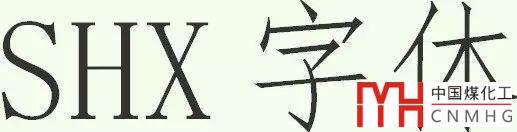

操作系統的TTF字體中的大寫字母與漢字高度本身就不相等，其實在WORD里也能看出來，如下圖所示。

WINDOWS的仿宋字體中大寫字母和漢字的高度比接近于3：4，如果用仿宋字體，可以嘗試按照上述比例算一下，比如想讓漢字的高度是300，可以將字高設置為225。但不同的漢字字體中字母和漢字的比例并不完全相同,有些字體的漢字甚至高度會低于300，如下圖所示。

如果使用SHX字體，中英文是分別用不同的字體文件顯示的，英文和數字使用小字體文件顯示的，中文使用大字體文件顯示的。

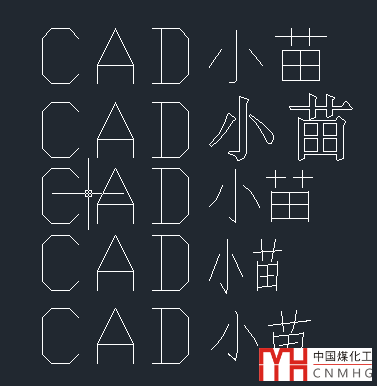

不同的大字體的高度和寬度也不完全相同，寬度差別比較大，高度基本跟英文字體差不多，如下圖所示。

當然也有個別小字體的高度偏小火大字體高度偏大，但比較容易找到高度匹配的大小字體組合，也就是用SHX字體可以相對精確地控制字高。此外，用SHX字體的話顯示數據的數據量也要比TTF文字少很多，CAD開圖和處理圖的速度都會更快，因此建議大家使用SHX字體。
