如果項目由數個任務組成，任務之間又有所關聯，我們該怎樣準確明了的顯示項目的進度情況呢？

甘特圖，是一種非常實用的圖表類型，又稱為橫道圖和條狀圖，其通過條狀圖來顯示項目、進度和其他時間相關的系統進展的內在關系隨著時間的進展情況。

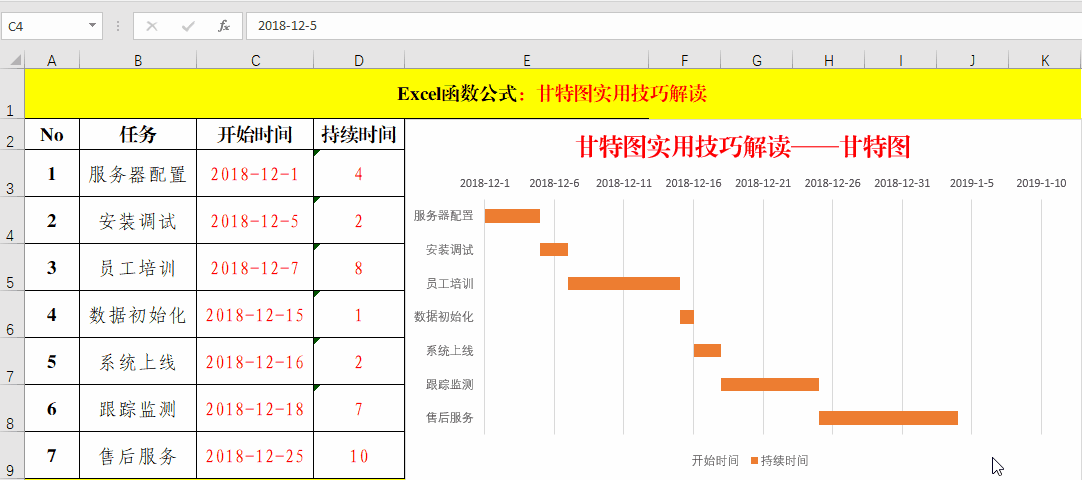

一、效果圖。

從最終的效果圖中可以看出項目的進展情況和持續時間，也可以對項目的“開始時間”和“持續時間”進行修改，圖表也自動進行變化。而且持續時間也是隨著開始時間額變化自動填充的（除最后一項任務的持續時間外）。那么，該如何去制作呢？

二、制作技巧及步驟。

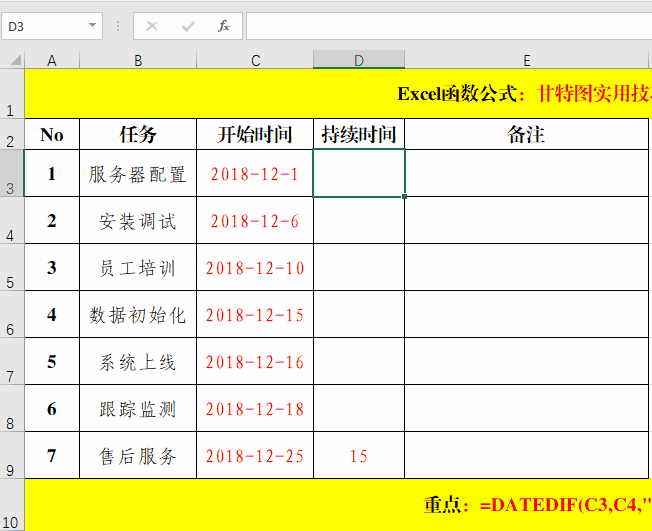

1、自動計算持續時間。

方法：

在目標單元格中輸入公式：=DATEDIF(C3,C4,"d")。

解讀：

1、Datedif為系統隱藏函數，其語法結構為：=Datedif(開始時間，結束時間，統計方式)。其中“d”為按天統計的意思。

2、此處設置為自動化計算的主要目的在于便于后期的維護，我們只需要對項目的開始時間做修改，持續時間和圖表會自動進行變化和計算。

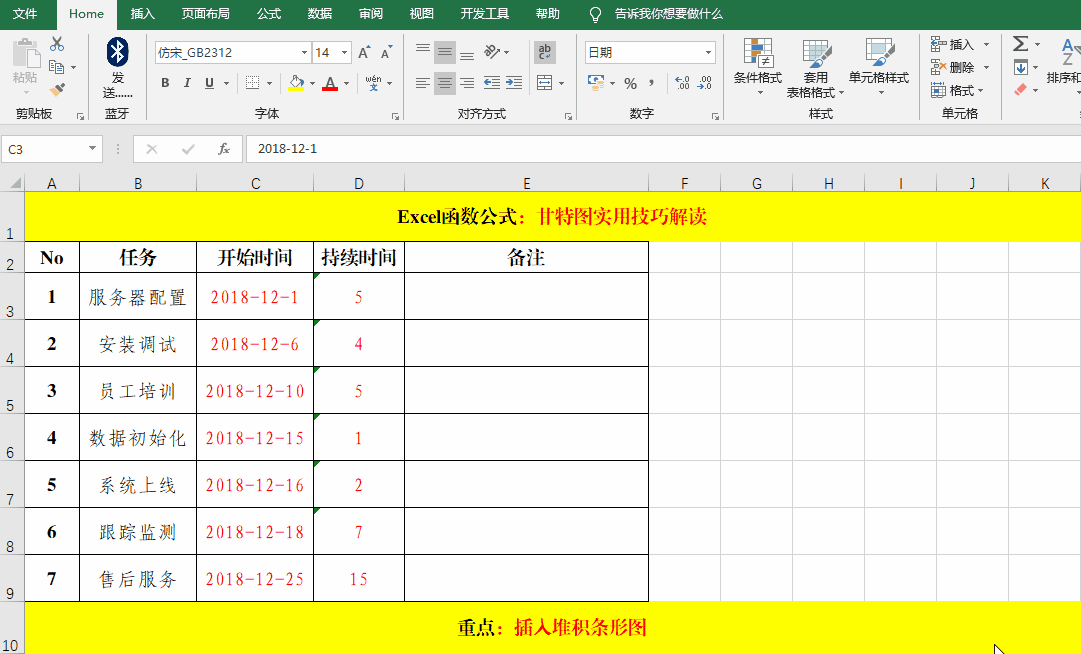

2、設置開始時間為“常規”并插入“堆積條形圖”。

方法：

1、選中“開始時間”所在的單元格區域，通過【數字】選項卡快速的將其數據類型設置為【常規】。

2、選中“項目”、“開始時間”、“持續時間”區域，【插入】-【堆積條形圖】。

3、調整圖表大小并進行美化操作。

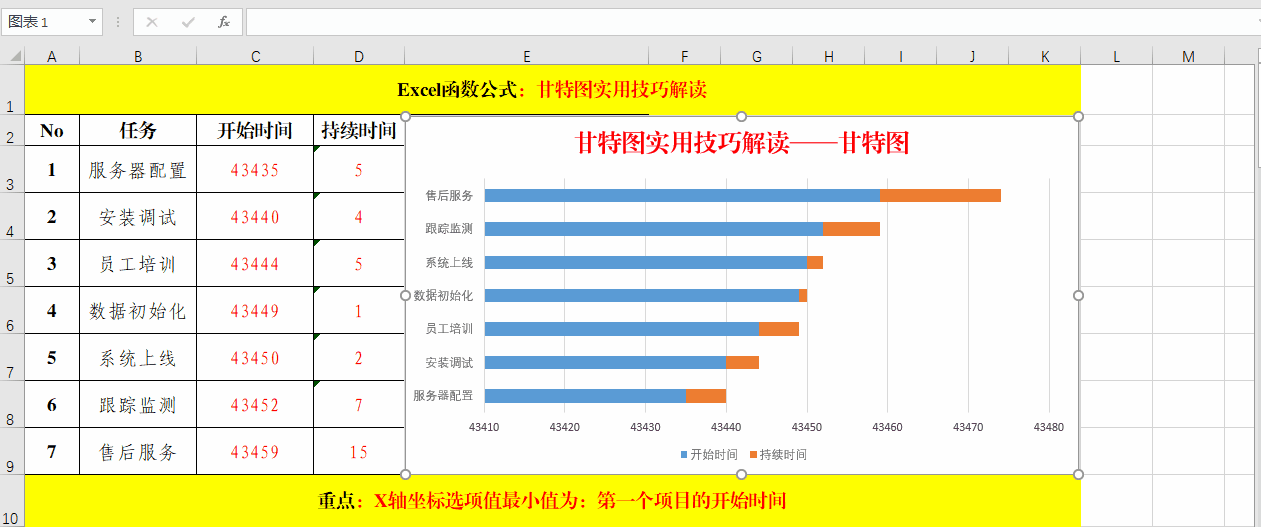

3、設置X軸坐標選項值的最小值為：第一個項目的開始時間（43435）。

方法:

1、選中X軸坐標值，雙擊打開【設置坐標軸格式】對話框，選擇【極坐標軸選項】，設置【最小值】為43435。

解讀：

“43435”為第一個項目的開始時間代碼，要根據實際情況進行填寫。

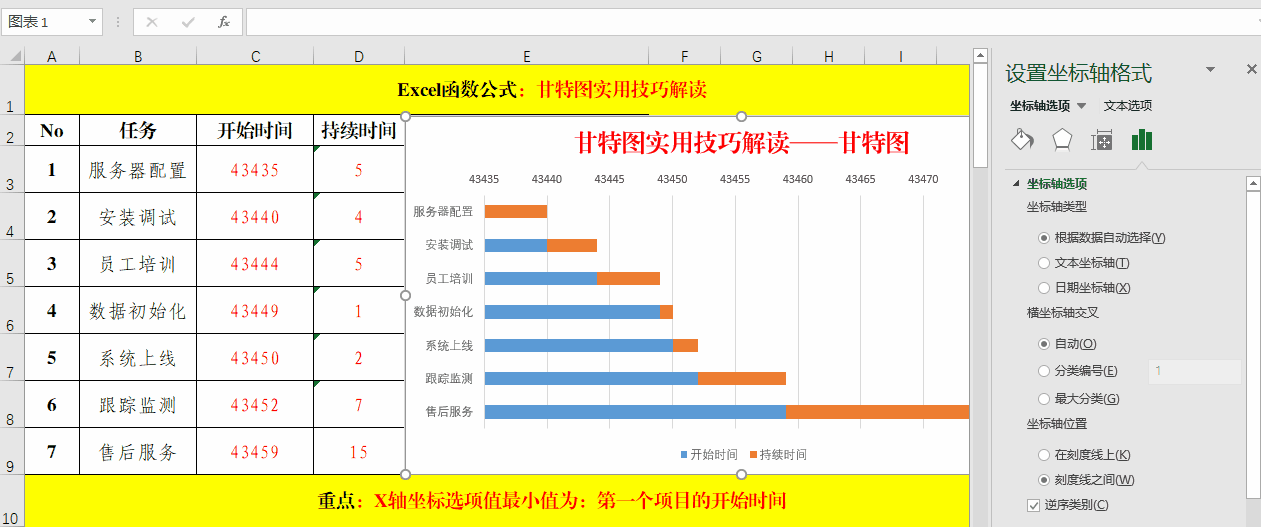

4、設置Y軸坐標軸選項為：【逆序類別】。

方法:

單擊Y軸區域，選擇【坐標軸選項】中的【逆序類別】。

解讀：

此操作的主要目的在于調整“任務”的顯示順序，開始時間早的顯示在上面，以此類推。

5、將柱條形圖中的堆積部分調整為“無填充”，暨不予顯示“堆積”部

分。

方法：

單擊圖表中的藍色部分，選擇【填充與線條】選項卡，選中【無填充】。

解讀：

通過“無填充”的方式隱藏“堆積”部分。

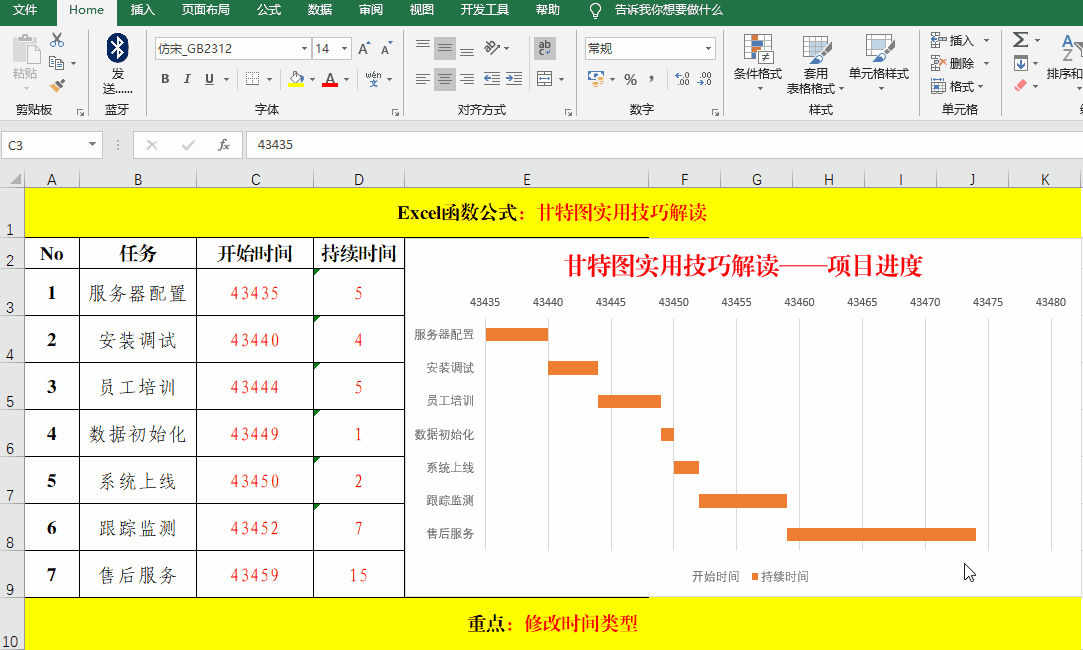

6、調整“開始時間”類型為：【日期】并美化表格。

方法：

1、選中“開始時間”所在的單元格區域，通過【數字】選項卡快速的將其數據類型設置為【短日期】。

2、美化表格。

結束語：

甘特圖對于項目等的進步情況具有很好的顯示效果，本文通過分解操作要領，對其進行了一一講解，你Get到了嗎？歡迎大家在留言區留言討論哦！
