任意式法蘭可以按整體法蘭計算也可以按活套法蘭計算；但都哪些任意式的法蘭可以按整體法蘭計算，按整體法蘭計算對焊接有哪些要求呢？很多人都是用軟件去判斷的。

法蘭按整體性程度分為三種形式：松式法蘭，整體和任意式法蘭。

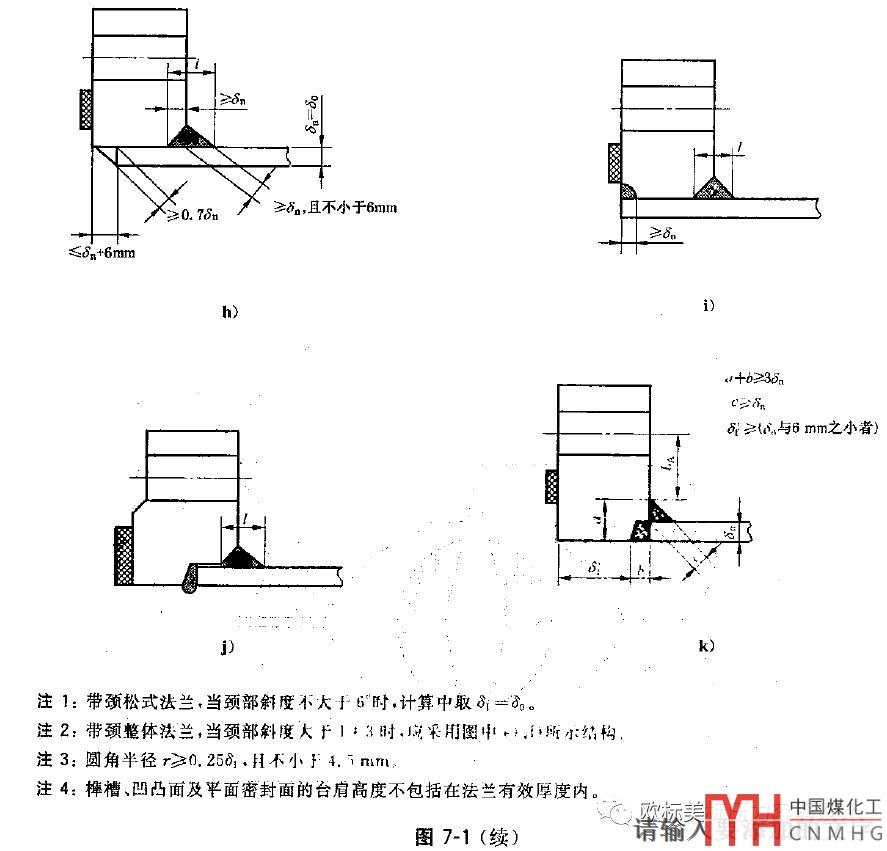

整體法蘭：法蘭、法蘭頸部及容器或接管三者能有效地連接成一個整體結構。任意式法蘭中有幾個結構（圖7-1的h)、i)、j)、k)）的焊接法蘭，其計算按整體法蘭。按整體法蘭計算比按活套法蘭計算要薄很多，設計就是要在保證安全的前提下盡量節約成本！說的高大上一點叫節能！

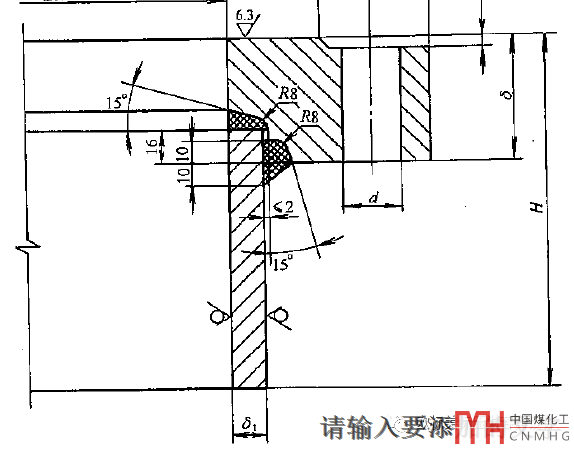

NB/T 47022的乙型法蘭是整體法蘭嗎?回答整體的應該都是用SW6計算過乙型法蘭且看過計算書的！那么乙型法蘭的焊接結構是否滿足GB/T150關于任意式法蘭按整體法蘭計算的要求呢。

短節厚度至少為12mm或16mm（和壓力等級及直徑有關），按GB/T 150整體法蘭背部開坡口的深度大于等于短節厚度，焊腳腰高大于等于短節厚度才能計算按整體法蘭。很明顯NB/T 47022的乙型法蘭的坡口10mm，焊腳高10mm不滿足GB/T 150任意式法蘭按整體法蘭計算的結構要求?？赡苡腥藭fi）、j）沒有明確坡口和焊腳的要求。

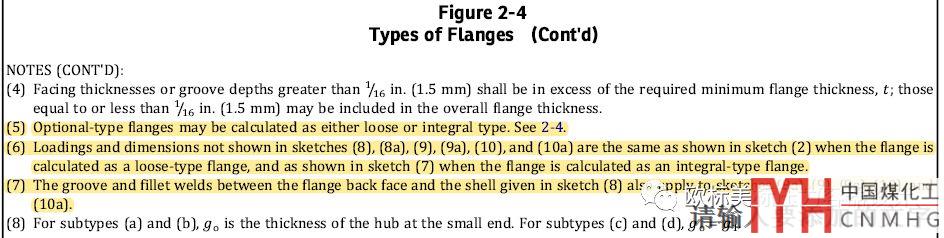

那么我們來看看GB/T150法蘭計算的母版ASME Ⅷ-1的規定，ASME Ⅷ-1法蘭的規定在強制性附錄2.

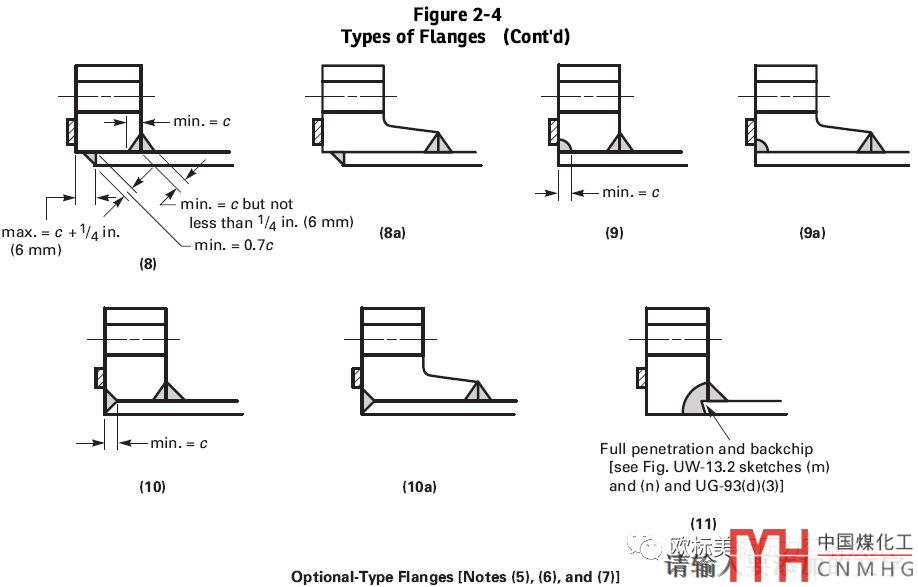

從上圖規定我們可以看出，說的很明確圖（8a）（9）（9a）（10）（10a）的坡口和焊腳是按圖（8）的。

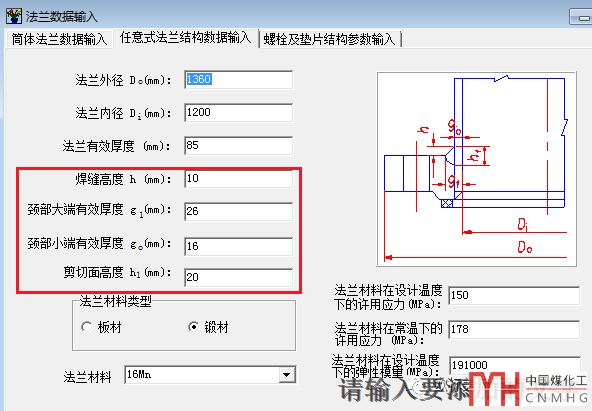

當然了SW6具體怎么計算的可以自己去計算驗證。SW6乙型法蘭按整體法蘭計算很多年前就有解釋，但我想說的是連GB/T 150最基本的要求都沒有滿足。你說出花來也沒用，要是真牛X就把GB/T 150改掉，沒改掉之前還是老老實實按標準吧!

對于使用PVelite軟件的設計者來說，一定要注意按整體法蘭計算的焊接結構的要求。因為選了按整體法蘭計算但是輸入界面也不會提示你最小尺寸要求的。一定要保證計算和標準要求及圖紙的一致性。

使用compress軟件的就沒有這方面的問題了選了按整體法蘭計算輸入界面就有坡口和焊腳的最小尺寸要求。

任意式法蘭按整體法蘭計算的，一定要檢查圖紙的坡口和焊腳是否滿足標準的最基本要求。
