在AutoCAD中可以將文件另存為dws格式，dws文件被稱為標準文件，這個文件有什么作用，又保存了哪些信息呢？

DWS標準文件里保存了圖層、標注樣式、線型、文字樣式，當設計單位要實行圖紙標準化，對圖紙的圖層、標注、文字、線型有非常明確的要求時可以使用標準文件。定義標準文件后，畫圖時可以將圖紙與特定的標準文件關聯，關聯后如果圖中設置與標準文件不符，CAD會提示，并且可以設置自動修復、使用標準文件設置。標準文件的使用方式或試用標準文件中的哪類參數是可以設置的。

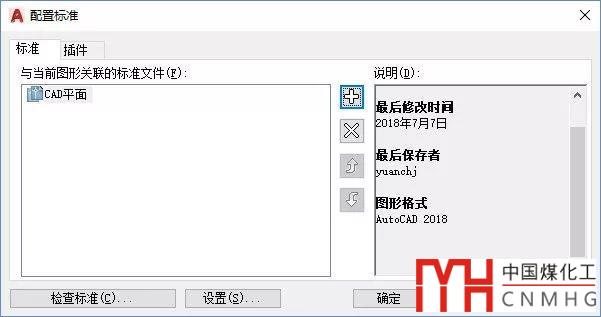

在AUTOCAD中輸入standards命令，或在經典界面菜單中選擇：工具>CAD標準>配置，可以打開“配置標準”對話框，如下圖所示：

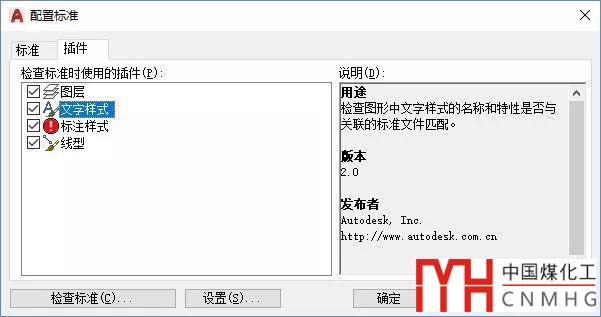

進入“插入模塊”選項卡，可以選擇使用標準文件中的哪些設置，如下圖所示：

點擊底部的“設置”按鈕，可以設置是否彈出通知并自動更新，如下圖所示：

從目前了解的情況來看，國內好像用標準文件的人還比較少。

---提示：下面是廣告，不是本文圖片！---

圖層轉換(laytrans)

標準文件還有一個用途，就是用于圖層轉換,圖層轉換還是比較有用的一個功能。

如果從同事或合作伙伴處拿到的圖紙文件需要由你繼續修改編輯，其中的圖層設置不符合單位要求或你個人的習慣時，你不用對圖層一一進行修改，可以用圖層轉換器將這些圖紙的圖層映射轉換為符合標準的圖層。

如果圖紙中包含與標準圖形同名的圖層，可以直接進行映射。對于不同名的圖層，可以選擇圖層名進行映射，并且可以將圖形中多個圖層映射為一個圖層。而且映射關系設置好后，可以再保存成DWS或DWG文件，以后拿到同樣的圖紙時，不需要再重復設置映射關系，只需加載之前保存的映射文件就可以了。

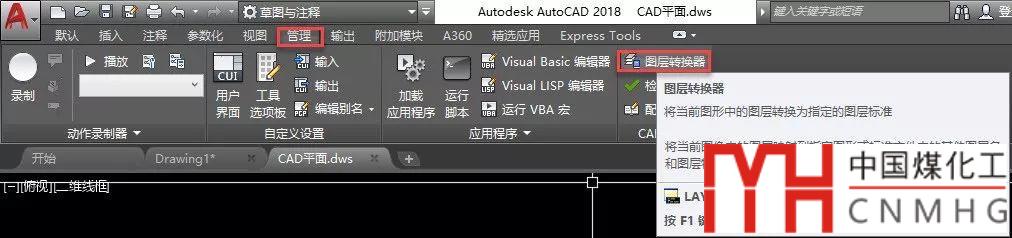

輸入命令laytrans，或者在菜單下調用圖層轉換器，不同軟件不太一樣，低版本如AutoCAD2007此功能在菜單：工具>CAD標準>圖層轉換器中，而高版本，例如AUTOCAD 2018可以在“管理”選項卡中找到標準、檢查和圖層轉換功能，如下圖所示。

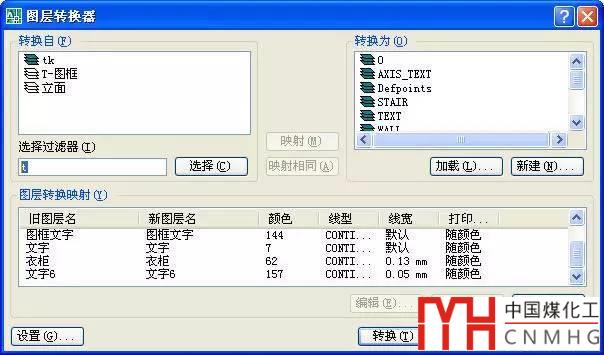

圖層轉換器對話框如下:

圖層管理器的使用很簡單，基本操作如下：

1、左側列表中顯示是當前圖中的圖層，點“加載”按鈕，加載作為轉換標準的文件，在AutoCAD中可以是dws/dwg/dwt，加載后右側就會顯示作為標準的圖層列表。

2、如果確認同名圖層內容基本相同，可以直接點“映射相同”按鈕，這樣同名圖層就完成了櫻色，進入下面的“圖層轉換映射”列表。

3、在左側選擇要轉換的圖層，可以單選，也可以按住Ctrl或Shift鍵多選，還可以在“選擇過濾器”中輸入一個“文字+通配符”，例如輸入wall*，點后面的“選擇”按鈕將所有圖層名中帶wall的圖層都選擇出來，然后在右側選擇圖層，點“映射”按鈕，將當前圖中一個或多個圖層轉換為標準圖層。

4、將需要映射的圖層都設置完后，如果左側還有圖層，而且這些圖層前面的標記是白色的，表示這些圖層是空的，而且是無用的，可以在左側圖層列表中右鍵，在右鍵菜單中選“清理圖層”，將這些無用的圖層清理掉。

5、設置好圖層轉換映射關系后，可以點“保存”按鈕，將這個設置保存為dwg或dws文件，以便下次使用。

6、點“設置”按鈕，看看是否需要按照自己的需要設置，例如是否非要將對象屬性轉換為隨層，是否轉換塊中對象等等。

7、一切設置好后，點“轉換”按鈕，就將當前圖紙的圖層及設置都按要求轉換成了標準的圖層設置。

下次在轉換相同的圖紙就簡單了，直接打開剛保存的映射文件，直接點“轉換”按鈕就好了。

標準文件和圖層轉換用得人確實也比較少，我簡單給大家介紹一下，算是拋磚引玉，如果你覺得有用，不妨自己再去仔細研究一下。
