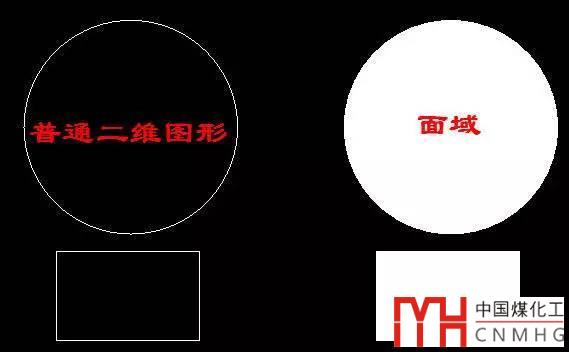

REGION英文直譯過來是區域的意思，但在中文版CAD將它翻譯成面域非常貼切，維線框模式下它跟普通的線看上去沒什么區別，但如果進入著色模式（輸入SHADE命令） 后就可以看出他們的區別了，如下圖所示。

面域無法直接繪制，只能通過選擇其他封閉的圖形來生成，而且對選擇的圖形有著嚴格的要求，在很多情況下面域會創建不成功，下面就簡單介紹一下面域的作用和面域創建和過程中的一些技巧和問題。

一、面域的作用

雖然大多數使用AUTOCAD或類似軟件只是繪制施工圖、零件圖等二維圖紙，但仍有不少人用面域，可能是早期多段線和填充沒有面積特性，很多人會利用面域來算面積，現在還有人這么用。

面域是一個二維的面，主要用在三維建模，面域可以作為截面進行拉伸（EXTRUDE）、掃掠（SWEEP）、放樣（LOFT）等等。

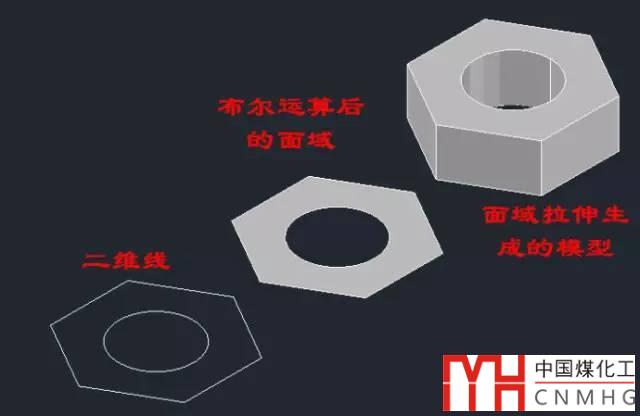

用封閉的多段線也可以作為三維建模命令的截面，但多段線無法做出嵌套的截面來，而面域則可以通過布爾運算進行差并交集計算的，加入需要做一個中空的圖形，就只能用面域來做了，如下圖所示。

二、創建面域的方法

面域的邊界就是一個封閉的環，因此創建面域也必須形成一個封閉的環，根據已有圖形的情況不同我們可以選擇用不同的命令來創建面域。

1、用面域命令來創建面域

大多數情況我們會直接用面域REGION命令來創建面域，但前提先繪制好封閉的邊界，邊界可以是一個圓、一條封閉的多段線或樣條曲線，也可以是有直線或圓弧圍成的封閉區域。

創建面域是可以同時選擇多條封閉的邊界，面域命令會自動判斷并生成多個面域。例如上圖中由一個六邊形和一個圓，如果選中生成面域，六邊形和圓會分別生成兩個面域，必須經過布爾運算才能得到中空的面域圖形。

CAD建模之布爾運算

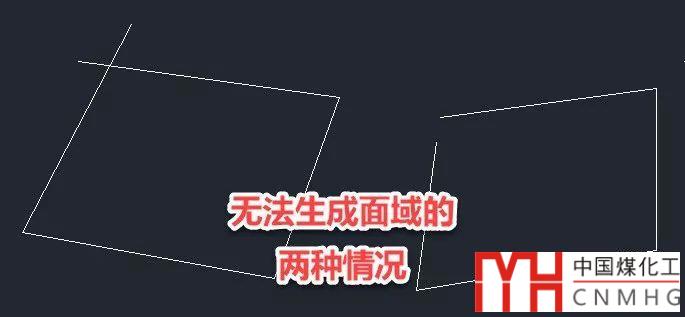

如果邊界線不封閉或者有交叉都無法正常生成面域。

2、利用邊界BO命令創建面域

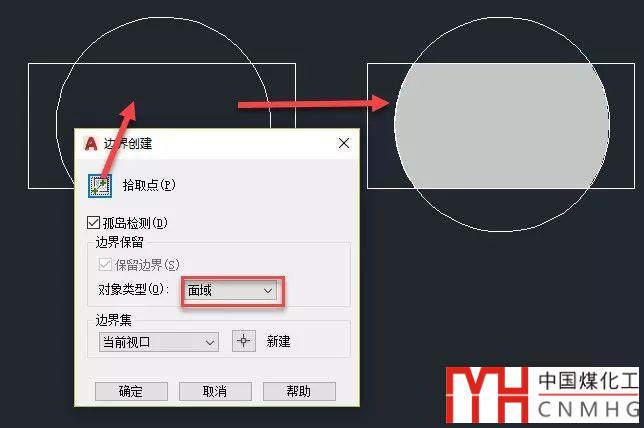

假如要生成面域的線并不是首尾相連的，如果非要用面域命令來創建，需要將多余部分修剪掉，如果被修剪的圖形還需要保留就比較麻煩了，遇到這種情況，可以使用邊界命令，在封閉區域內拾取點，CAD就會自動搜索邊界線并生成面域了，如下圖所示。

三、為什么有時無法創建面域？

有時候看著圖形是封閉的，但框選后卻無法生成面域，原因其實很簡單，還是出現了交叉或不封閉的現象，只是可能缺口或交叉很小，不明顯而已。

如果出現類似情況，解決辦法是放大圖形的各個交點處，看看是否存在缺口或細小的交叉，通過修剪、延伸或倒圓角等功能將有問題的交點處理好。

但有時 缺口或交叉很小，需要放大很多倍才能看出來，交點又比較多，檢查起來也比較麻煩?？梢韵胍恍┢渌k法，比如用PE命令連接所有線，如果有的地方連接不起 來，說明這個交點有問題。但多段線不能處理自交叉，比如說多段線允許出現類似“8”這樣的自交叉圖形，但面域不允許。如果圖形點比較多，檢查起來很麻煩，就不妨用邊界BO命令試試了。

如果在繪圖的時候嚴格按照尺寸繪制，并都始終使用捕捉等輔助工具定位，通常不會出現上述問題。建議大家養成良好的繪圖習慣，避免出現問題的時候耗費過多的時間去定位和解決問題。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
