沖擊功是由消耗試樣彈性變形的彈性功、直至產生裂紋前的塑性變形產生的塑性功和裂紋產生并擴展至斷裂的撕裂功三部分組成。從防止脆性斷裂的角度看, 體現材料防止裂紋產生及擴展的能力, 主要取決于塑性功和撕裂功。[1]

不同材料的沖擊功中, 其試樣三種能量所占的比例不同。對高強鋼, 彈性功所占比例較大, 但塑性功和撕裂功相對比例較小。而不銹鋼, 彈性功較小, 其沖擊能量主要消耗在塑性變形及防止裂紋產生擴展及斷裂上。[1]

若單用沖擊功的絕對值作為衡量高強鋼或不銹鋼焊縫金屬的韌性，是不夠全面的。

沖擊功、纖維斷面率以及側向膨脹量，是夏比沖擊試驗常用的三個指標。側向膨脹量（Lateral Expansion，LE），在數值上等于試樣斷面兩側垂直于裂紋路徑的方向上各自最大膨脹量之和。在國外標準規范中，沖擊功通常作為考核材料低溫韌性的主要指標，而側向膨脹量也可在一些特殊場合單獨作為指標使用，比如ASME BPVC規范中對高合金鋼在液氮溫區的韌性、高強鋼以及熱處理強化后的鐵素體鋼的韌性要求使用側向膨脹量指標；再如對沖擊功與側向膨脹量關系不明確的材料，與沖擊功一并作為指標要求。[2]

國內的TSG 21-2016、GB/T150，及新的HG/T20585征求意見稿也都提到了側向膨脹量，我們分別來看一下。

一

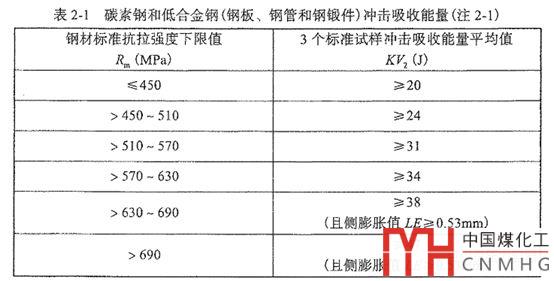

“固容規“TSG 21-2016在”2.2.1 鋼材技術要求“的表2-1中，對Rm>630及>690MPa的的高強鋼的沖擊吸收能量和側膨脹值LE值都提出了要求，如下圖所示。

側膨脹值LE值為2016版“固容規“的新增內容，標準認為“對于高強鋼，側膨脹量LE能更好地反映材料的韌性“，見TSG 21-2016的修訂說明。

二

GB/T150.2第3.7.2條規定，“奧氏體型鋼材的使用溫度高于或等于-196℃時，可免做沖擊試驗，低于-196℃~-253℃，由設計文件規定沖擊試驗要求“。

但對于奧氏體不銹鋼的焊縫金屬，GB/T150.4第7.2.3條規定，“設計溫度低于-100℃且不低于-196℃的鉻鎳奧氏體不銹鋼制容器，在焊接工藝評定中，應進行焊縫金屬的低溫夏比（V型缺口）沖擊試驗，在不高于設計溫度下的沖擊吸收功(KV₂)不得小于31J” 。

按“GB150標準釋義”(P231)，標準也認為單用沖擊功作為奧氏體不銹鋼焊縫金屬韌性的判據是不夠全面的，但目前缺少試驗數據積累，并且認為KV₂≥31J是安全的。“已在NB/T47016-2011中要求，奧氏體鋼的沖擊試驗應測量并提供側向膨脹量，為標準的后續修訂作技術準備。”

對于高強鋼的沖擊韌性，2011年版的GB/T150（見150.2表1）沒有提及側向膨脹量。估計下一版的GB/T150會跟上TSG 21-2016的步伐。不過，TSG 21-2016沒有提到奧氏體不銹鋼焊縫金屬的沖擊韌性。

三

與TSG 21-2016一樣，新的HG/T20585《鋼制低溫壓力容器技術規范》征求意見稿中，在表4.0.5-2“低溫沖擊吸收能量要求”，要求Rm 大于630MPa 的鋼材，同時滿足側向膨脹值大于等于0.53mm。為此次新增，2011版的HG/T20585沒有這個規定。

參考文獻

[1] 戰奇,等. 關于鉻鎳不銹鋼低溫沖擊問題的探討. 壓力容器, 2000, 17(3)

[2] 舒翔宇. 中國壓力容器典型用鋼最低設計金屬溫度研究[D].杭州: 浙江大學,2017
