HG/T21574-2018《化工設備吊耳設計選用規范》已于2018-09-01正式實施，前幾天海川論壇上也出現了標準的電子版。與此前的版本相比，標準出現了不少變化，例如，新標準在附錄C.2中要求對“設備截面彎矩”進行校核。

文獻：李冰. 塔用軸式吊耳的最佳位置及塔器整體吊裝過程中的應力計算. 化工設備與管道, 2006, 43,(6). 對此有詳細的分析，可作為計算參考。文獻網盤下載地址見最后。

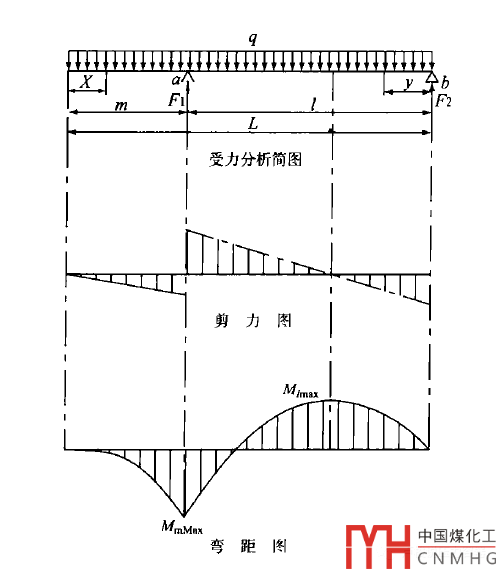

標準“C.2.1 一般在提升角為0º時，設備筒節承受最大彎矩”，也就是說，吊裝過程中，設備在由最初水平放置狀態吊至剛剛脫離地面的啟吊過程中, 設備的總重量由吊耳與地面共同承擔, 其受力情況相當于吊點外側外伸的簡支梁，如下圖所示。

圖中a點為上部吊耳，b點為設備與地面的接觸點，均為簡支。從圖中，我們可以看出上部吊耳處和a、b兩點之間某處彎矩最大，這個“某處”由l、m確定，具體見文獻。不過，標C.2.3要求至少校核以下截面：筒節與封頭的環焊縫，變徑段，不同材料截面，不同厚度截面。

文獻下載地址：

鏈接：

https://pan.baidu.com/s/1nFoYGl351C02kVSjqKgjhw

提取碼：ys0n
