什么是二維多段線？二維多段線如何轉換為多段線？
多段線可以繪制由直線段和圓弧段組成的復雜圖形，并且可以設置斷的起始和結束寬度，是CAD里很常用的一種對象。一些細心朋友發現在圖中選中一條多段線后，打開特性面板中顯示的對象類型是二維多段線，如下圖所示。
什么是二維多段線？它和常規的多段線有什么區別？如果想把二維多段線轉換成普通多段線怎么處理？
什么是二維多段線？
二維多段線是只能繪制在平面上的多選線，也就是各點的Z坐標相同，對應的還有三維多段線（在繪圖菜單里可以找到，命令是3DPOLY），可以繪制空間曲線，各點的Z坐標可以不同。
二維多段線和普通多段線有什么區別？
二維多段線與普通多段線的區別從特性面板中看著不明顯，我們用查詢LIST命令就可以看出來了。我可以繪制兩條簡單的由直線段構成的二維多段線和多段線，然后用列表查詢LI看一下兩條多段線的參數。

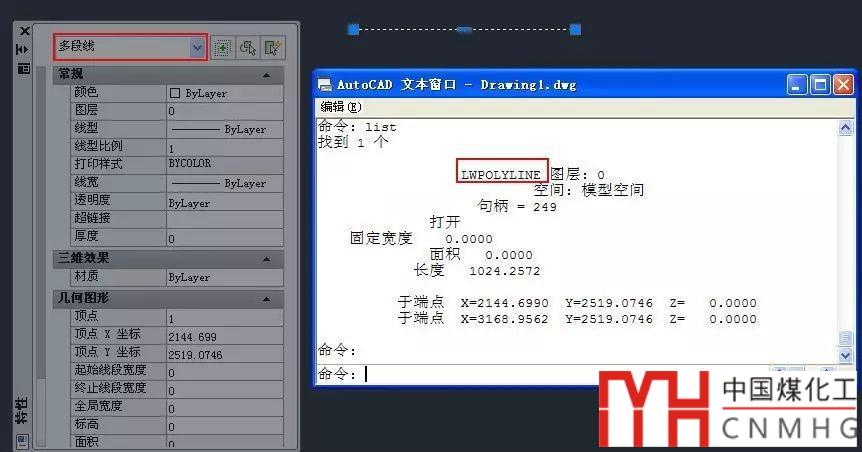

先來看常規的多段線的數據，如下圖所示。
查詢后對象類型是LWPOLYLINE，也就是輕量多段線，多段線下面頂點的數據只是坐標值。

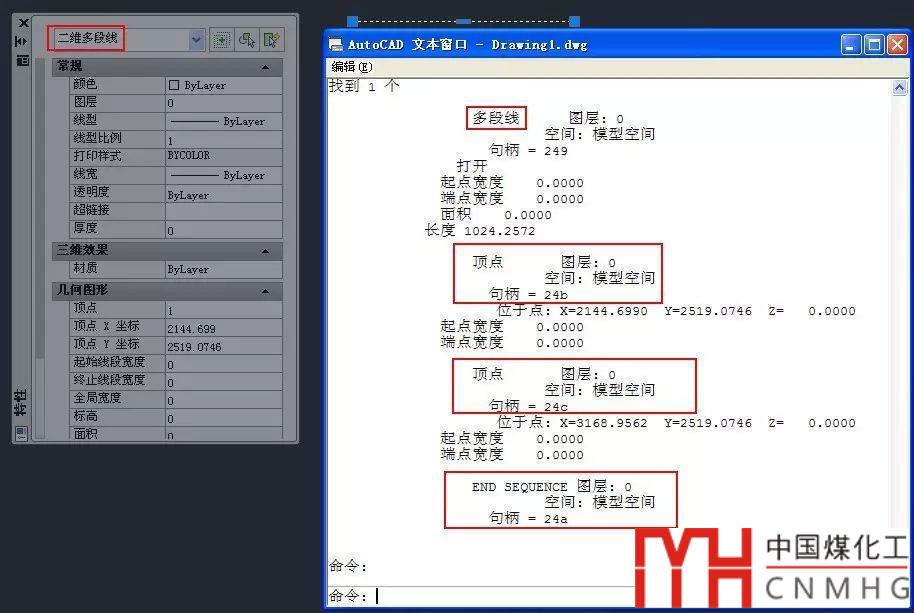

再來看二維多段線的數據，如下圖所示。
在查詢數據中對象類型反倒叫多段線，讓我們有點糊涂，這是因?yàn)樵缙诎姹局卸喽尉€就是二維多段線，后來才出來優化的輕量多段線（LWPOLYLINE），而到后期版輕量多段線被設置為默認的類型。通過對比數據我們會發現：二維多段線的數據要復雜很多，每個頂點都有圖層、空間、句柄數據，雖然并沒有設置線寬數據，每個頂點還是專門列出了起點寬度和端點寬度，后面還有一個ENDSEQUENCE的數據。輕量多段線的數據只有9行，二維多段線的數據則有24行。
通過上面的對比可以看出兩種多段線的優勢和用途，普通多段線（LWPOLYLINE）的圖形數據經過優化，數據量小，占用空間小，常規繪圖應優先選擇；二維多段線提供的頂點的屬性空間，編程人員可以存放一些特定的信息，適用于一些需要在多段線頂點存儲擴展數據的二次開發插件或軟件。
二維多段線怎么轉換成普通多段線？
有時我們自己畫多段線時也會發現畫出來的是二維多段線，這是什么原因呢？
在CAD中有一個PLINETYPE變量，它可以控制使用PLINE命令創建新多段線的類型以及是否轉換早期版本圖形中的現有多段線。PLINETYPE可以設置成0、1、2，作用如下：
0：打開舊圖形時不轉換其中的多段線；PLINE創建舊格式的多段線（二維多段線）
1：打開舊圖形時不轉換其中的多段線；PLINE創建優化的多段線（輕量多段線）
2：打開AutoCAD 14 或舊圖形時轉換其中的多段線（也就是說將二維多段線轉換為輕量多段線）；PLINE創建優化的輕量多段線。
如果我們發現自己繪制的多段線是二維多段線，只需輸入PLINETYPE，回車，輸入1，回車，再繪制多段線就會變成正常多段線了。
如果之前圖中已經繪制了二維多段線，轉換方法有兩種：
1、
我試了這種方法是沒有問題的，但有網友說這種方法不行，是不是他的二維多段線中由插件寫入了擴展數據而無法轉換，我也無法確認。
2、
如果上述方法不行，請留言，并單獨跟我聯系，需要具體圖紙具體分析。
以上技巧適用于AUTOCAD和浩辰CAD等類似CAD版本。
