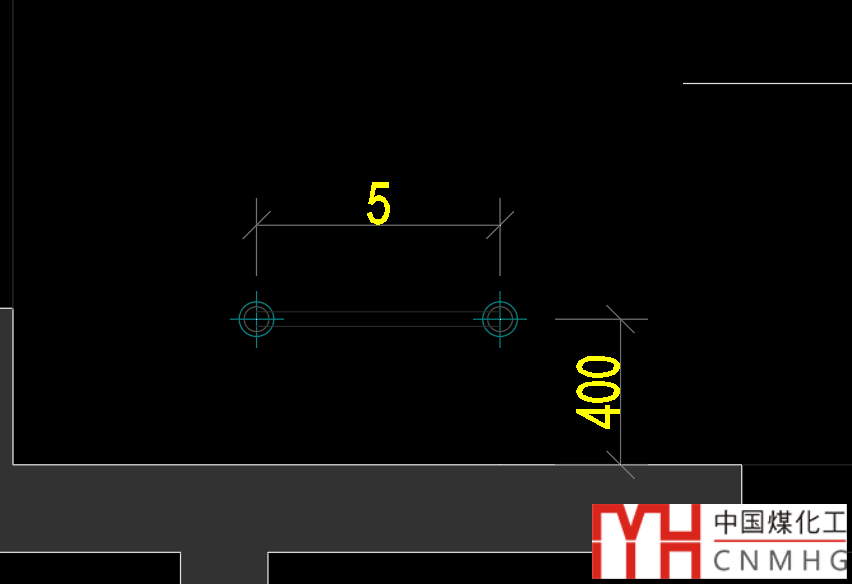

在布局的圖紙空間標注視口內圖形的尺寸時，有時標注值是正常的，但有時尺寸卻明顯差很多，這是怎么回事呢？如下圖所示。

兩個燈之間的間距明顯要大于燈與墻之間的間距，但標注的數值卻要小得多，是什么原因?qū)е鲁霈F(xiàn)這個現象呢？

其實原因很簡單，就是一個標注跟圖形關聯了，一個標注沒有關聯，但用相同的辦法標注，為什么一個是關聯的，一個不是關聯的？遇到這種問題怎么辦呢？

一、在布局標注視口內（模型空間）圖形什么情況才會關聯呢？

有人習慣在模型空間標注，然后直接套圖框出圖或者到布局里套圖框出圖，有些人則習慣在模型空間繪圖，然后到布局空間標注。因?yàn)椴季种型ǔ?huì)1：1插入圖框并按1:1的比例打印，布局中不同比例的視口的圖形在圖紙空間都可以用相同的標注樣式（特征比例設置為1）進行標注。

什么是CAD的標注特征比例？應如何設置？

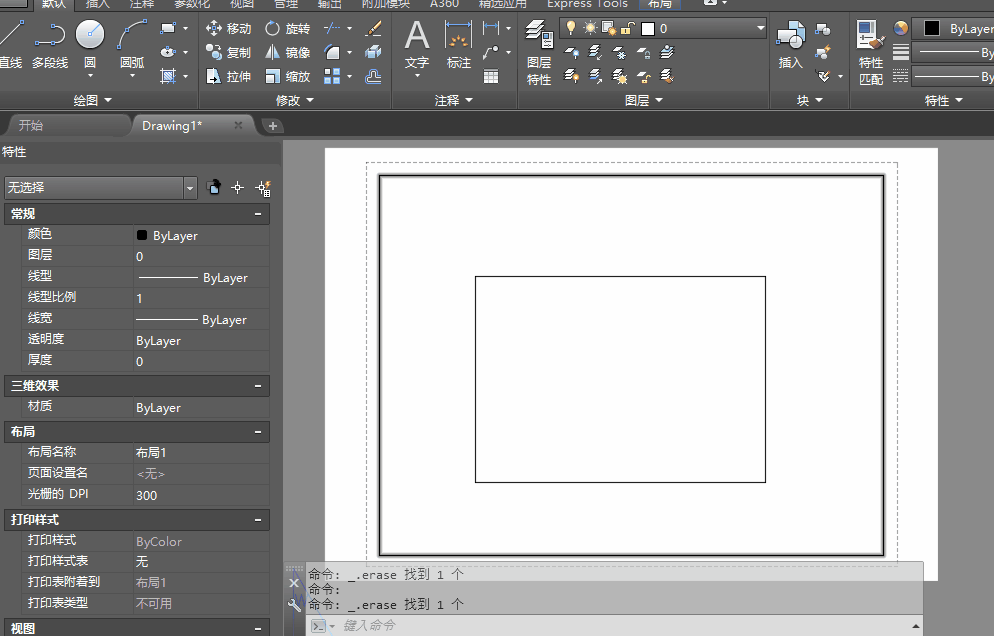

但要想標注的尺寸值等于圖形的實際尺寸值，標注就必須與圖形關聯。要想標注與視口內圖形關聯，在標注是回車后選擇對象的方式或直接捕捉點的方式，下面我們就來通過一個簡單的實例看一下。我畫了一個1000X1400的矩形，然后在布局空間創建了一個1:10的視口，我們先來看標注可以正確關聯的兩種情況。

可以在圖紙空間利用選擇對象和捕捉兩種方式標注視口內圖形后，標注自動與圖形關聯，標注的是圖形的實際尺寸值，進入視口調整圖形尺寸，標注也會跟隨變化。

二、為什么捕捉點標注卻不關聯，關聯不關聯的標注有什么區別呢？

如果沒有上述兩種方式來創建標注，比如沒有捕捉視口內的圖形，我們標注的是圖紙空間的尺寸，是模型空間尺寸乘以視口比例，這個很正常。但有時候感覺標注方式相同，標注的時候也捕捉點了，但卻不關聯？另外關聯的標注和不關聯的標注到底有什么區別呢？

我沒有看到具體的圖紙，但我想問題可能還是出現在捕捉點上，因?yàn)閷⑺胁蹲椒绞蕉即蜷_了，捕捉到圖紙空間標注的節點，最后導致標注沒有跟圖形關聯，如果遇到類似問題，可以看看是不是如此。

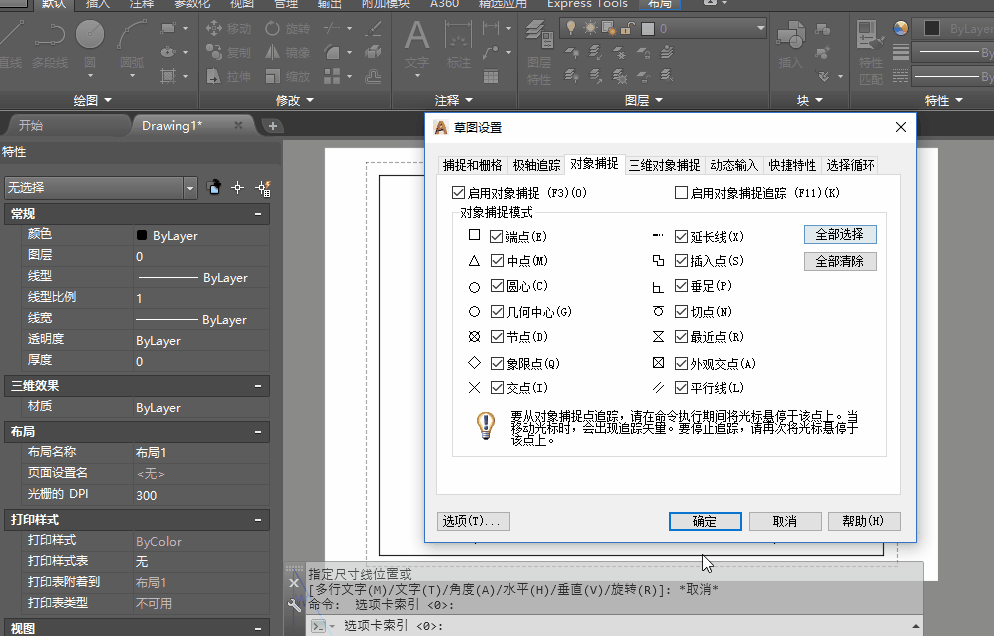

當打開所有捕捉選項時，標注時很容易捕捉到圖紙空間其他標注的節點，此時標注就不關聯了，標注值變成了100，而我們關閉其他捕捉方式后就更容易捕捉到端點，此時創建的標注就是關聯的。

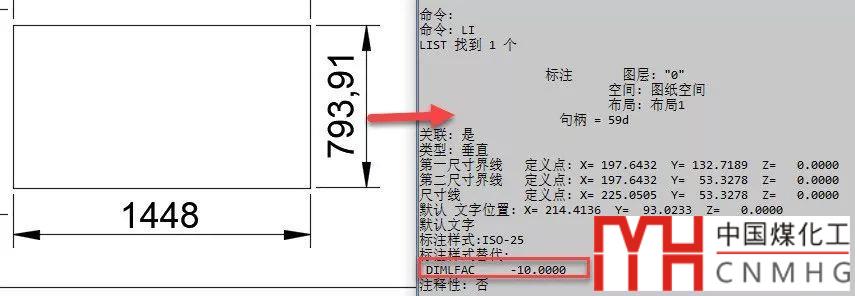

要想知道兩者的區別也很簡單，選擇一個關聯的標注，輸入LI回車，查詢此標注的參數，如下圖所示。

我們看標注樣式替代后面的參數，DIMLFAC測量單位比例（或叫線性比例）被設置成了-10，也就是標注值在測量值基礎上乘以10，正好等于模型空間的圖形尺寸。負值表示僅應用與布局標注。

什么是CAD的標注測量單位比例？

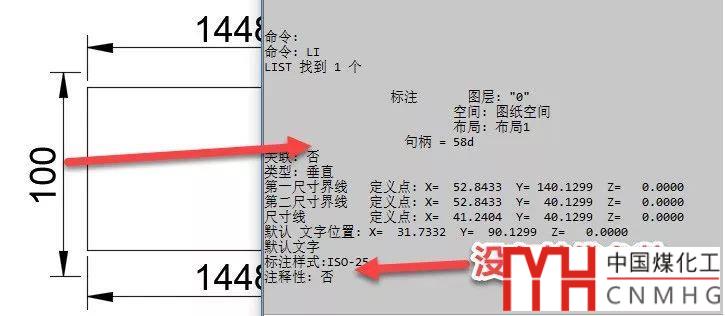

而不關聯的標注就不會有替代參數，標注的是圖紙空間的實際測量值，如下圖所示。

三、遇到有的標注不關聯怎么辦呢？

如果出現有的標注關聯有的不關聯的情況怎么辦呢?

首先檢查一下是不是捕捉到圖紙空間中標注或其他圖形的點，如果是這個問題就比較簡單了，直接刪除重新捕捉標注一下，保證所有標注都能跟圖形正常關聯就可以了。

如果不是捕捉的問題，或者確實有些標注無法跟視口內圖形關聯，那就比較麻煩了。處理辦法有兩種：

1、關閉標注關聯（DIMASSOC設置為1），標注樣式直接設置測量單位比例，所有標注都不關聯，但按設置的比例使標注值與模型空間一致。這種方式的好處所有標注可以用統一的標注樣式，不好的是：由于標注不關聯，如果要調整圖形尺寸，還要重新標注。

2、設置兩種標注樣式，一種測量單位比例是1，一種測量單位比例是視口比例，關聯的標注用比例是1的樣式，不關聯的標注用比例設置成視口比例的樣式。這種方式的好處是盡可能保留了關聯的標注，不好的是：要用兩種標注樣式，標注和編輯標注參數都比較麻煩。

因此，如果不想這么麻煩，要在圖紙空間標注模型空間圖形尺寸，建議通過選擇模型空間對象和捕捉模型空間圖形上的特征點的方式來進行標注，保證標注與圖形關聯。
