在CAD縮放ZOOM命令有兩個選項：全部A和范圍E，兩者到底有什么不同呢？

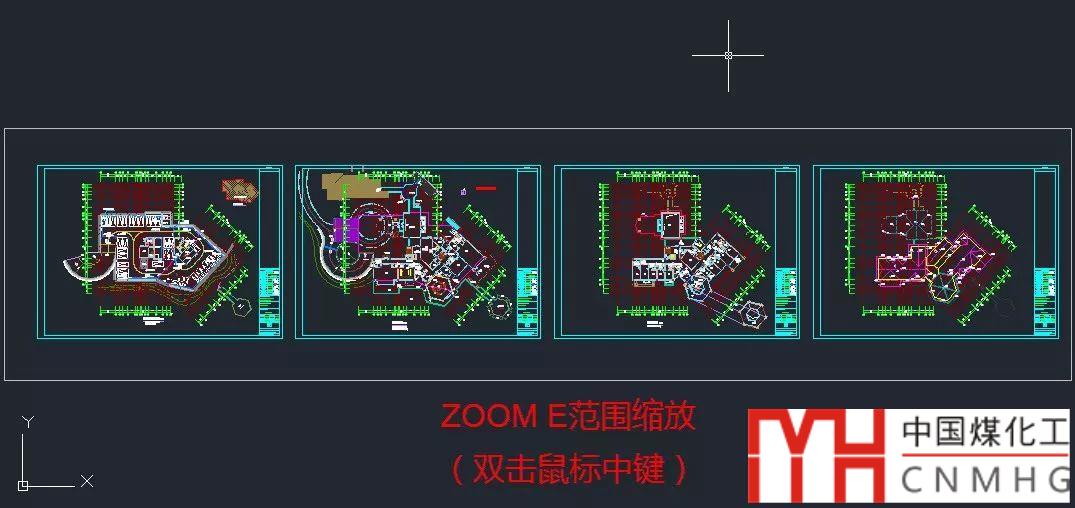

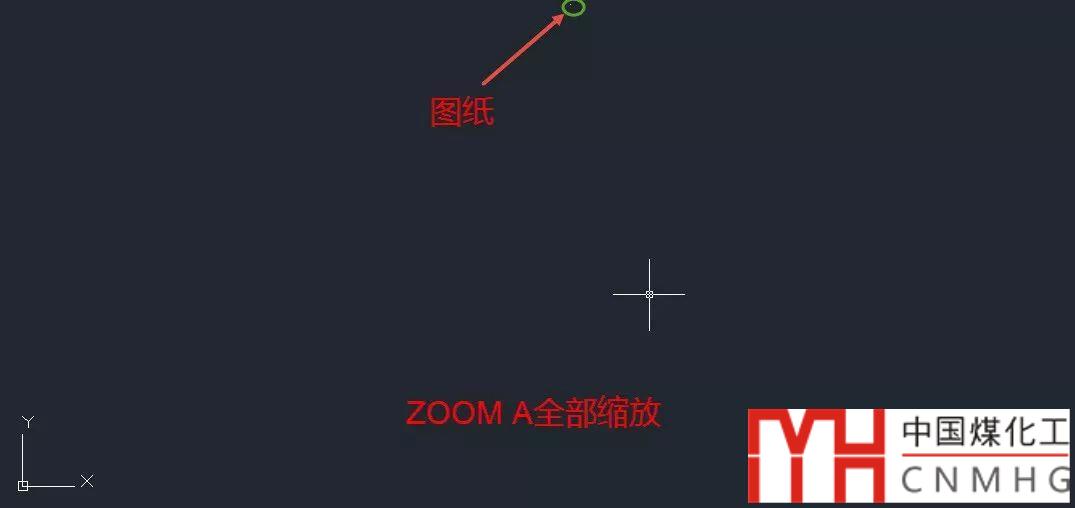

之前我也沒有關注過這個問題，今天正好有網友發過來一張圖紙，雙擊鼠標中鍵圖形可以居中，ZOOM A全部縮放后圖紙卻幾乎看不到了如下圖所示。

為什么會這樣呢？

通過查看幫助和簡單測試后我找到了答案，原來如此！

范圍縮放也就是縮放到顯示全部圖形，而全部縮放會同時考慮圖紙界限LIMITS和圖形，保證兩者都能完全顯示，我們可以通過一個簡單的實驗來重現這個現象。

什么是CAD的圖紙界限(LIMITS)？圖紙界限有什么作用？

1、新建一張空圖，模板文件中都自帶圖紙界限，不用設置。

2、在離原點比較圓的地方畫一個圓，如下圖所示。

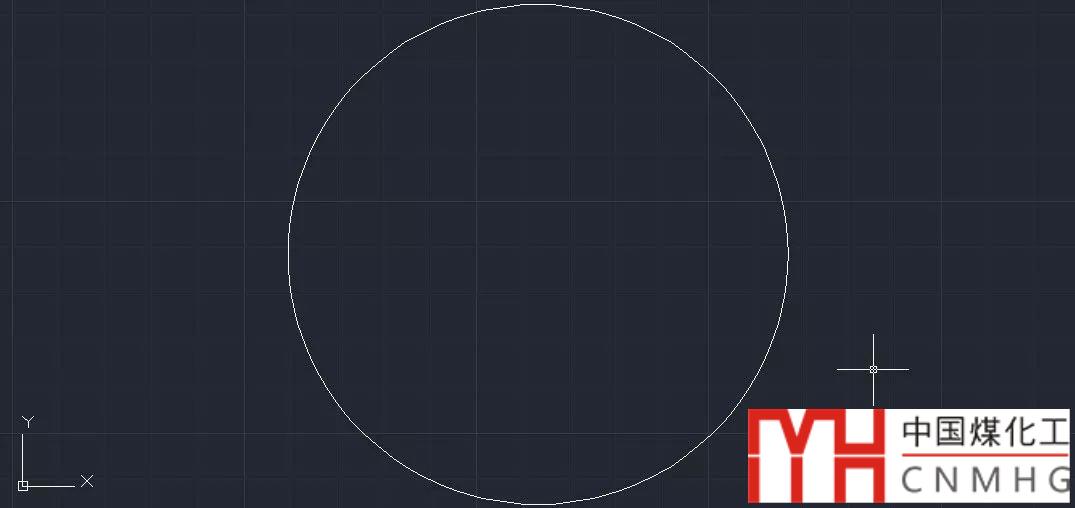

3、雙擊鼠標中鍵，也就是范圍縮放，就會全圖顯示圓，如下圖所示。

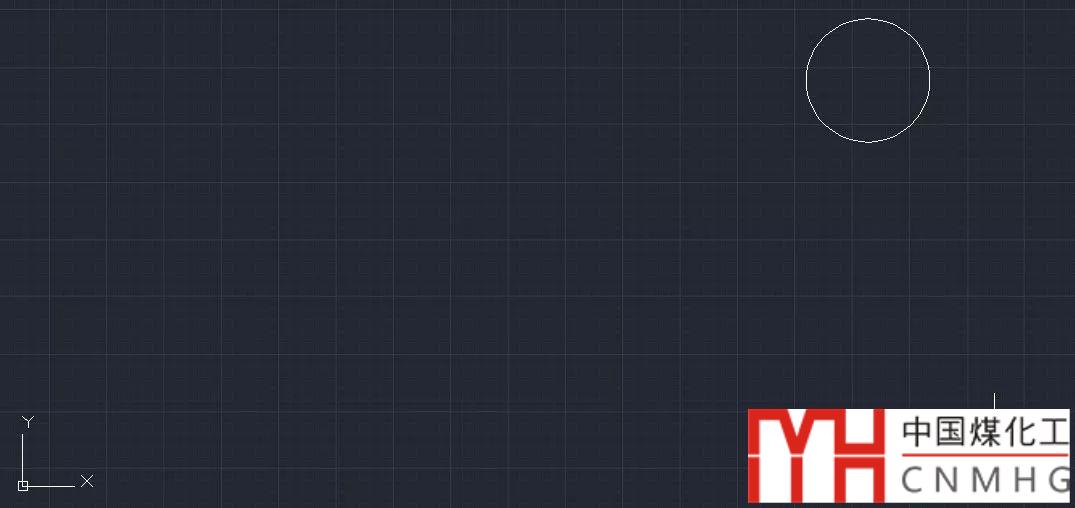

4、Z回車，A回車，全部縮放的效果如下圖所示。

---提示：下面是廣告，不是本文圖片！---

總結一下：

全部縮放就是要將圖紙界限和圖形都顯示出來。

如果圖形的范圍大于并包含了圖紙界限的范圍，全部縮放看上去的效果就跟范圍縮放一樣。如果圖紙界限超出了圖形的范圍，那么全部縮放的效果就跟范圍縮放不同。

全部縮放的作用

我們新建一張圖紙后如果直接畫圖，會發現圖形顯示過短或者過長超出了視圖范圍，如果我們設置了合理的圖紙界限，然后全部縮放，這樣視圖的尺寸跟圖紙界限尺寸匹配，可以保證視圖大小比較合適。

CAD新建圖紙的視圖范圍不合適怎么辦？

全部縮放圖形顯示很小的解決辦法

圖紙界限默認從原點開始，我們通常都不去設置圖紙界限，如果圖形距離原點很遠，全部縮放的時候就會出現圖形很小甚至看不到的情況。

遇到這種情況首先要看有沒有必要去解決，如果我們只是想將圖形全部顯示出來，雙擊鼠標中鍵（范圍縮放）既能滿足要求、操作又簡單，就可以不必使用全部縮放了。

如果就想要解決這個問題，方法有兩種：

1、調整圖紙界限。雙擊鼠標中鍵顯示圖形，輸入LIMITS，回車，將圖紙界限的角點設置在圖形范圍內。

2、調整圖形。將圖形移動到原點附近，覆蓋圖紙界限的范圍。如果沒有特殊要求，建議將圖紙繪制在原點附近。默認的圖紙界限應該是1:1的A3紙張的大小，如果你的圖形比這個尺寸小很多，即使圖形都移動到原點附近，全部縮放顯示圖紙界限，你的圖形仍可能顯示很小，按就只能再使用第一種方法將圖紙界限調整到合適的尺寸了。
