之前介紹過利用EXCEL表格中的坐標繪制PL線或復制圖形的方法，今天查看之前收集的插件，看到一個程序可以將點坐標輸出成*.csv文件，也就是EXCEL表格，也可以利用*.csv文件中的數據來繪制多段線、直線、插入圖塊等，不知道大家用不用得上。

如何利用EXCEL表格在CAD中按坐標寫文字？

如何利用EXCEL輸入坐標在CAD中畫線或繪制圖形

CAD插件---提取點坐標或文字到EXCEL

插件的使用方法如下：

1、輸入AP，加載下載的LISP程序。

此插件提供了兩個命令，一個是WPOINT，一個是ASCPOINT，WPOINT可以選擇點對象，將點對象的坐標輸出成*.CSV文件。而ASCPOINT命令則可以利用坐標數據來繪圖，下面簡單介紹一下操作步驟。

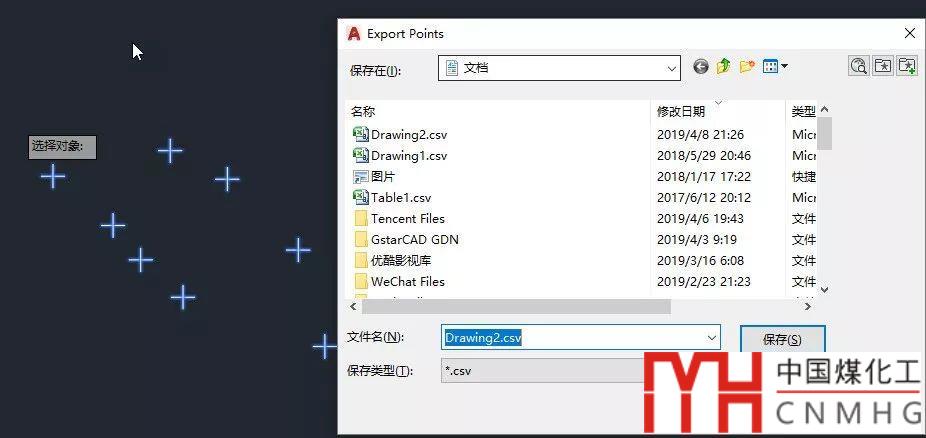

2、輸入WPOINT ,框選圖中需要輸出坐標的點對象后回車，就會彈出一個對話框讓我們輸入要保存的文件名，如下所示。

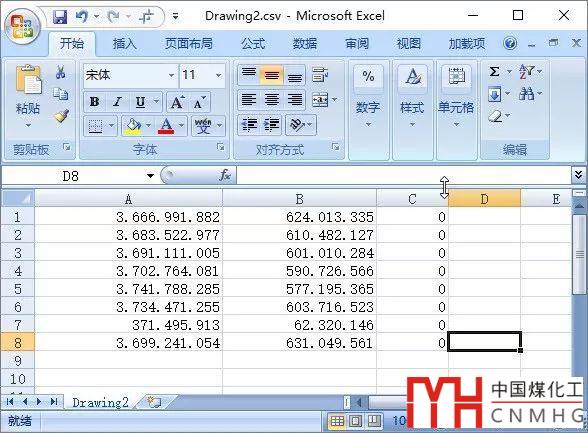

輸出的CSV文件用記事本或EXCEL都可以打開，如下圖所示。

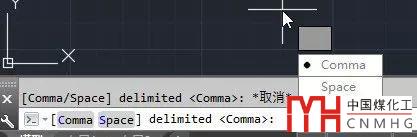

3、輸入ASCPOINT命令后，會提示讓我們選擇一個文件，可以選擇一個WPOINT命令輸出的或利用其他工具輸出或編輯的坐標數據文件，程序會提示讓我們選擇坐標值的間隔方式，默認是逗號（Comma）,也可以選擇空格(Space)，如下圖所示。

默認是逗號，如果分隔符是逗號，直接回車即可。

4、回車后，會彈出六個選項，分別是Copies(復制)、Inserts（插入，也就是圖塊）、Lines(直線)、Nodes（節點、也就是點對象）、3Dpoly（三維多段線）、Plines（多段線），如下圖所示。

后面四個選項只是按照坐標點繪制指定的圖形而已，復制和插入兩個選項比較特殊，復制的時候，坐標值會當做相對坐標使用，也就是以選定對象為原點，然后將這些點復制到指定坐標處；而插入的時候，會直接提示我們在圖中選擇一個圖塊，如果想輸入圖塊名，需要先回車執行默認的name it的選項后再根據提示再輸入塊名，如下圖所示。

大家可以先在圖中隨便畫幾個點，用WPOINT命令輸出一個坐標數據文件，然后再分別試一下ASCPOINT命令各個選項，看看自己實際工作中是否用得上，這里就不再詳細介紹了。
