今天群里有人問了一個問題，說為什么在特性面板里看到多行文字的高度是200，但進入多行文字編輯器中看文字高度只有20，如下圖所示。

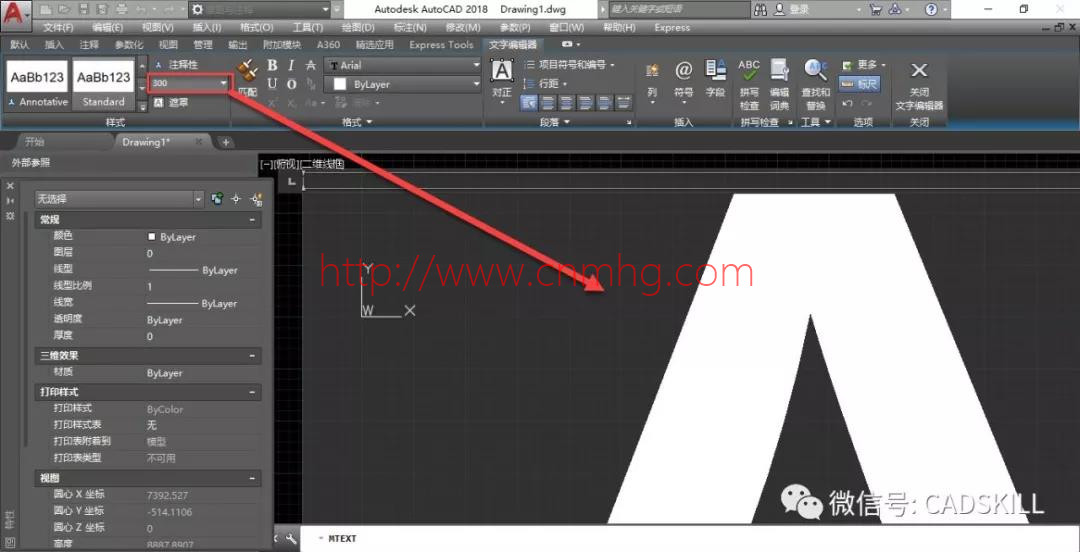

其實這個問題并不奇怪，之前的文章講過類似的問題，只是那些人遇到的現象更奇怪。比如輸入時文字顯得特別大，如下圖所示是輸入300的字體，但按鼠標左鍵確認后文字大小就會恢復正常。

為什么多行文字實際高度和特性面板中顯示得不一樣，或者輸入的時候變得異常大呢？

估計有不少人遇到過類似情況，這個問題很容易重現，我覺得這算是CAD的一個BUG，但如果知道了問題產生的原因的話，也會覺得比較合理。

下面我們不妨看一下為什么會如此，應該如何解決此問題。

一、為什么多行文字和特性面板中看到的字高不一致？

多行文字對象本身有一個高度設置，這個高度最好在寫多行文字前設置好，在進入多行文字編輯器后可以設置字符的文字高度，而且不同字符可以設置成不同高度，這個高度會按倍數來記錄，如下圖所示。

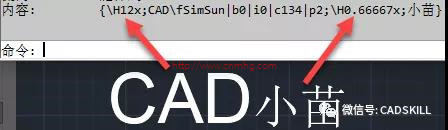

上面這個多行文字的默認高度是2.5，CAD三個字母的高度設置為30，是2.5的12倍，因此記錄成H12x，后面兩個漢字的高度是20，是30的2/3，因此高度被記錄為H0.66667x。

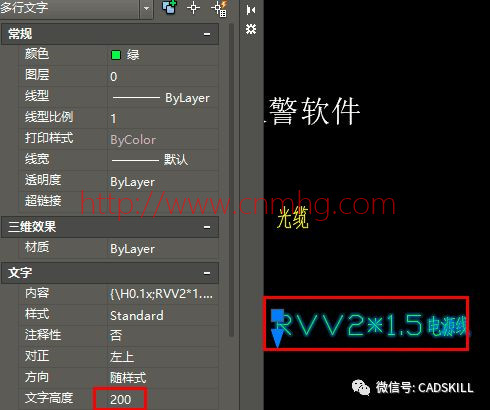

文章開頭網友的截圖中特性面板其實可以看到內容中的高度倍數，已經可以解釋為什么特性面板文字高度顯示200，多行文字編輯器中是20，倍數就是H0.1x，如下圖所示。

如果想不出現這個問題，就需要在創建多行文字前設置好文字高度。

多行文字字高的設置方法
CAD多行文字編碼講解

二、為什么多行文字輸入的時候顯得特別大或輸入后變得特別小？

CAD為了方便大家編輯文字，當判斷文字在圖中顯示比較小，看不清的時候，就會將文字放大；當文字旋轉角度比較大，看起來比較費勁的時候，也會將文字旋轉回水平方向，這種現象大家應該經?？吹?，也不會覺得奇怪。

CAD的多行文字編輯器中的WYSIWYG是什么意思？

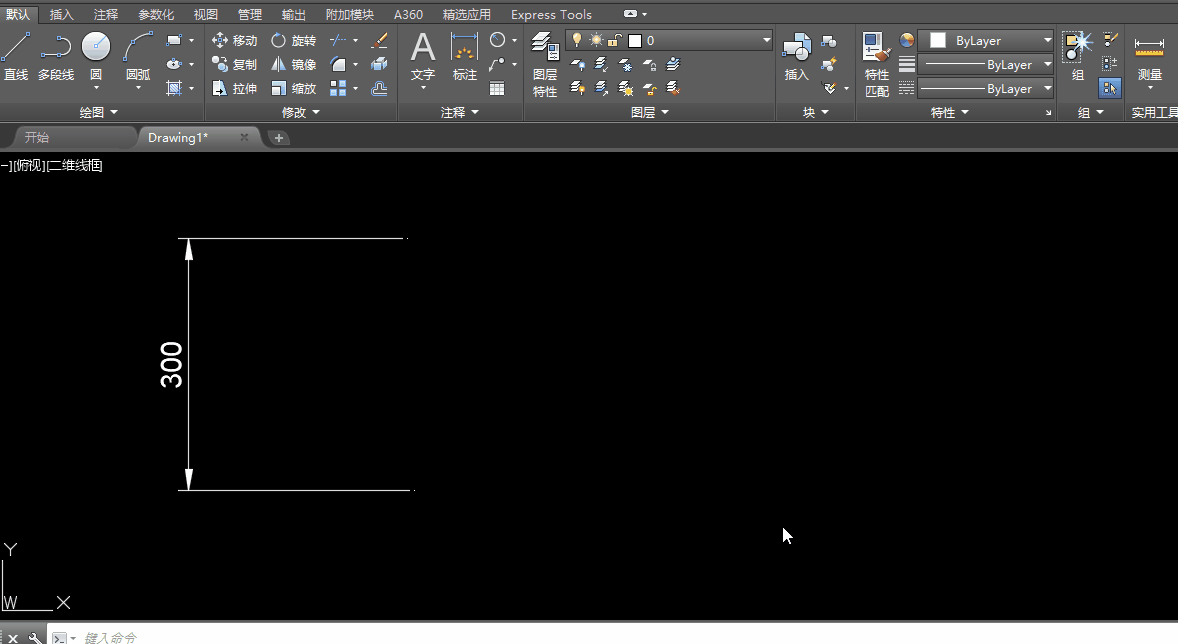

那文字會顯得超大呢？我們不妨通過下面的視頻來看一下。

為什么會這樣呢？

在上面的視頻中我畫了一個300長的標注作為參考，當輸入多行文字的時候，文字的默認高度是2.5，此時如果直接輸入文字，在多行文字編輯器里文字是可見的，其實這種情況下文字已經被放大，高度已經不止2.5了，可能已經被放大了好幾倍，此時我們?cè)诙嘈形淖志庉嬈骼飳⑽淖指叨雀某?00，CAD仍按照2.5高度來判斷和放大，放大倍數并沒有變回去，高度300的文字又被放大了好幾倍，顯示高度遠超300，因此顯得特別大。

視頻中只是為了更清楚地說明現象，先輸入了幾個高度為2.5的字符。如果我們?cè)谶M(jìn)入多行文字編輯器后直接將高度改成300后再輸入文字，現象是一樣的。這是因?yàn)樵诖蜷_(kāi)多行文字編輯器時默認高度是2.5，CAD為了保證輸入文字能看得見，已經根據視圖的范圍放大了。

三、如何解決上面的這些問題

那怎么解決這些問題呢？解決辦法有兩種：

1、在書寫多行文字之前線設置文字高度

設置文字高度的方法也有兩種：

（1）輸入多行文字的時候設置高度。

在書寫多行文字時會先讓我們框選范圍，在確定第一個角點后，確定另一個角點前，命令行會顯示一些參數，此時是可以設置多行文字的高度的。輸入H，回車，輸入300，再回車，如下圖所示。

設置高度為300后，我們從樣例文字都可以看出來文字顯示已經正常了，因?yàn)?00高的文字無需放大就可以正常顯示了。

（2）直接設置文字高度的變量

CAD提供了一個設置默認文字高度的變量TEXTSIZE。輸入TEXTSIZE回車，輸入300，回車。就可以將文字高度的預設值變成300，對于單行文字和多行文字都有效。

這是建議使用的方法！

2、打開所見即所得WYSIWYG

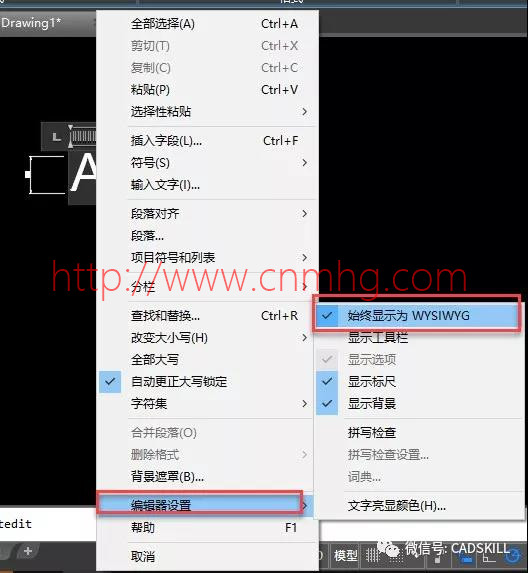

上面說了多行文字輸入和編輯的時候，文字過小會自動放大，這種效果是可以關閉的，只需要打開多行文字的所見及所得就可以。在多行文字編輯器的右鍵菜單勾選“始終顯示為WYSIWYG”如下圖所示。

如果圖紙已經寫好的文字在編輯的時候出現類似問題，可以到多行文字里全選后刪除格式，然后在特性面板（CTRL+1）里重新設置高度，當然也可以簡單地打開WYSIWYG的效果。
