Origin(Pro)：3D圖--XYZ三軸方向上的Error Bar

時間：2020-08-08 來源：數據繪圖瀏覽：

前文已經介紹了二維圖形中添加Error Bar的方法（點我打開鏈接），新版本的Origin(Pro)可以在三維圖形中添加Error Bar。對于3D Bar和3D Surface/Frame圖，可以添加Z軸方向上的Error Bar，而3D Scatter/Trajectory圖，則可以添加XYZ三個方向上的Error Bar。

Z Error

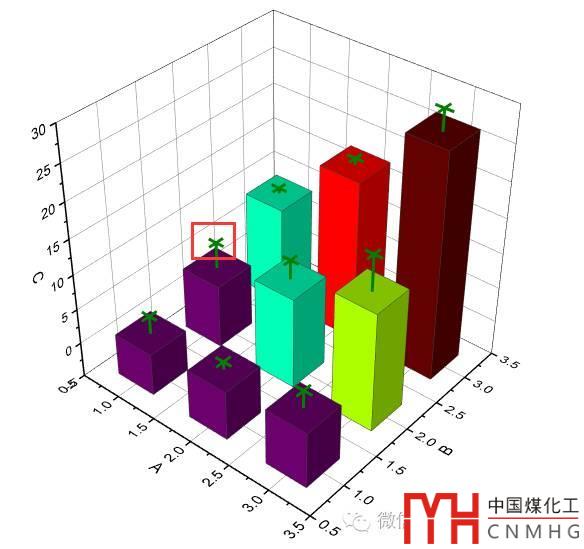

3D Bar + Error Bar

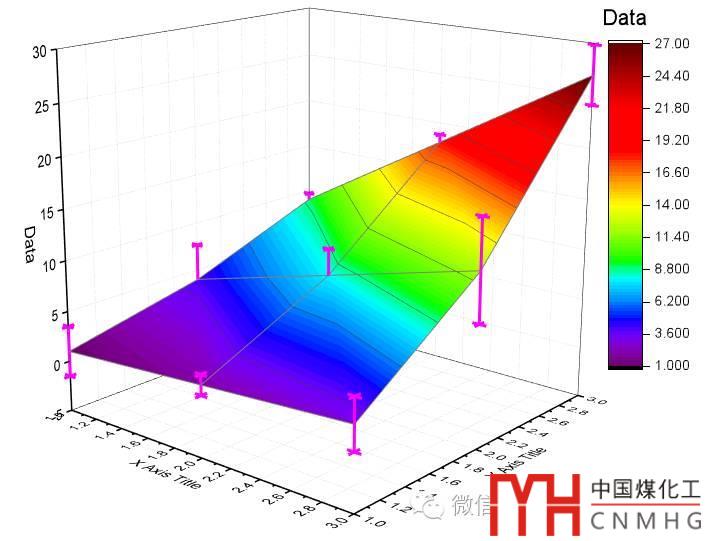

3D Surface + Error Bar

XYZ Error

3D Scatter/Trajectory + Error Bar

對于3D Scatter/Trajectory圖，可以添加XYZ三個方向上的Error Bar

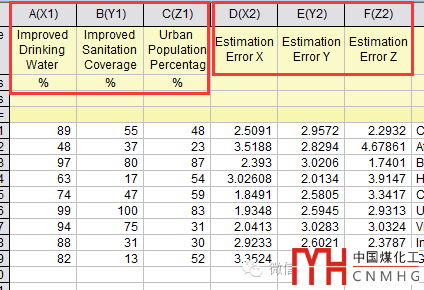

數據格式為XYZ+三列Error Bar數據

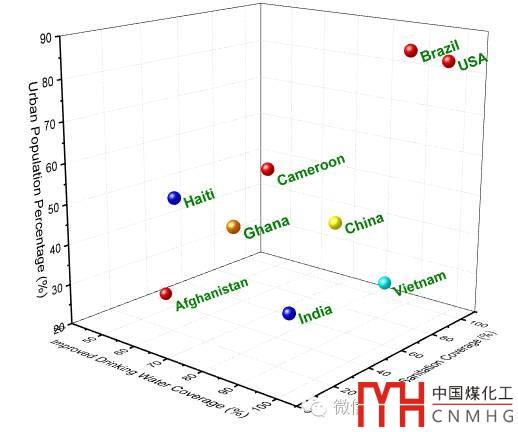

插入3D Scatter/Trajectory圖，設置Symbol的顏色、大小、標簽等（點我查看詳細過程）
切換到切換到Error Bar標簽，勾選Enable，Error Data均為為None，因此三維圖形中沒有顯示Error Bar。

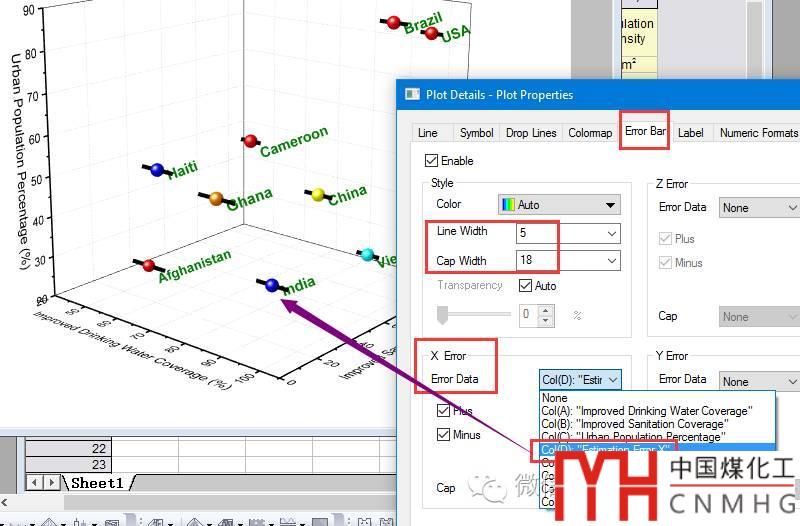

以X Error為例，Error Data選為Coll(D)，設置Error Bar的線寬等格式。

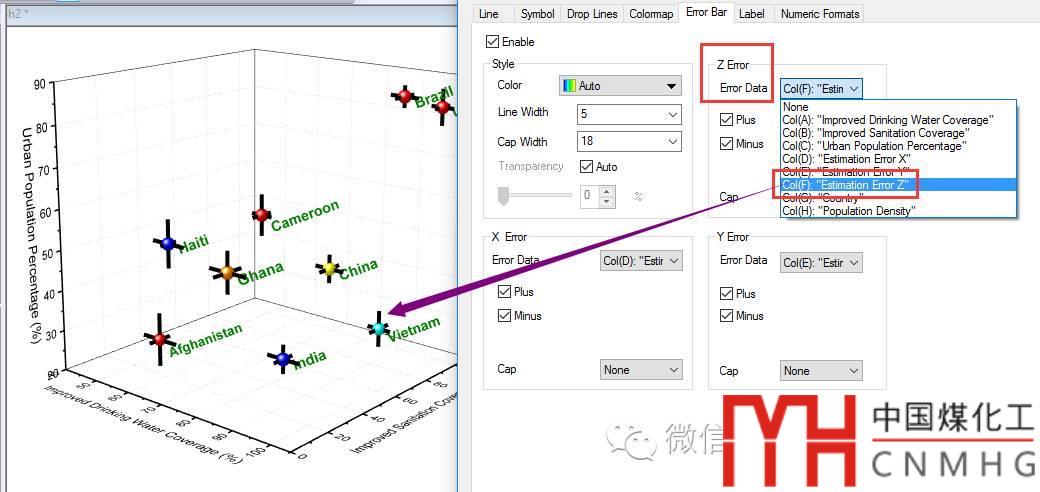

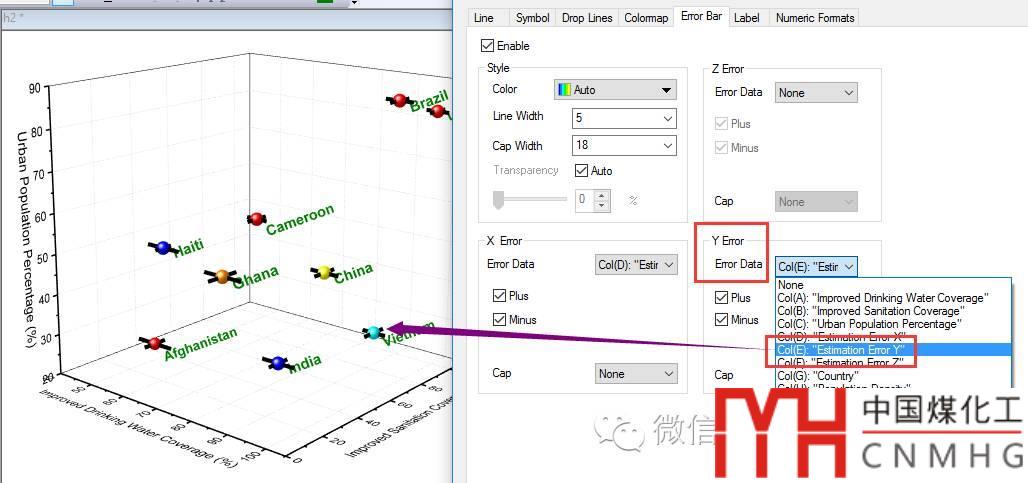

同樣的方法設置Y/Z Error

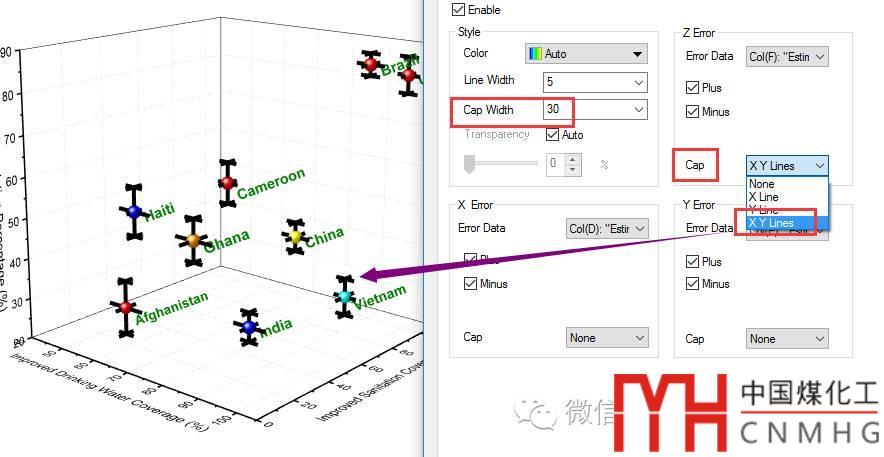

選擇Cap的樣式及寬度

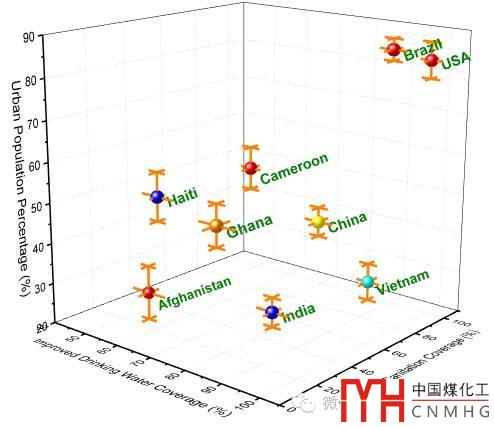

調整 Error Bar的顏色，帶Error Bar的3D Scatter/Trajectory圖繪制好了。
