[Step-by-step tutorial][OriginLab]變換源數據的格式，實現特殊的繪圖要求

時間：2020-08-08 來源：數據繪圖 瀏覽：





應助小木蟲論壇上的帖子http://muchong.com/bbs/viewthread.php?tid=10308728

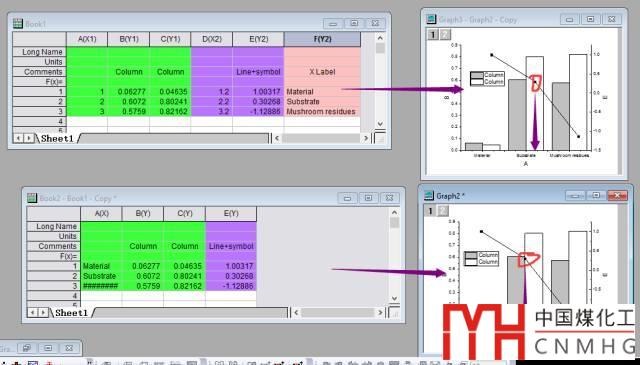

問題：怎樣才能使趨勢圖中數據點的中心右移到柱狀圖中第二組數據的中心？

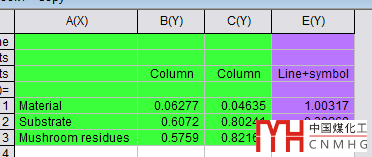

1.對于用于共同X軸的柱狀圖+趨勢圖的符合圖形，其源數據一般是這樣的

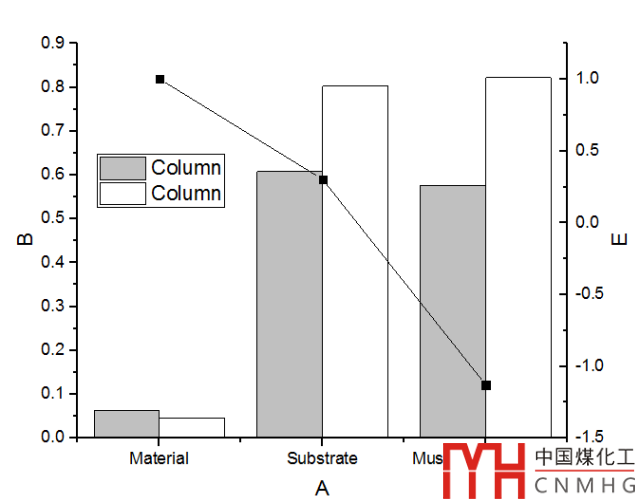

2.繪制的圖形如下圖所示，趨勢圖的中心在兩組柱狀圖的中間。
3.怎樣才能使趨勢圖中數據點的中心右移到柱狀圖中第二組數據的中心？需要對原始數據做做手腳。

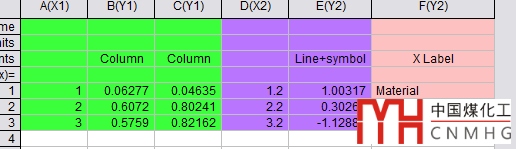

  • 首先將原來X軸的內容拷貝到F列，作為X軸的標簽（后面會介紹怎么設置為標簽）；
  • 將柱狀圖的X軸數據（A列）改為一個等差數列（此處以1，2，3，……為例）；
  • 【關鍵步驟！??！】為趨勢圖添加額外的X軸（D列）應該為1.2，2.2，3.2，……，但是數值是怎么算出來的呢？
    • 雙擊柱狀圖打開Plot Details Plot Properties面板，打開Spacing標簽，發現Gap between Bars是20%；
    • 這個Gap是指兩個柱狀圖直接的距離，即占用了兩個major ticks之間距離的20%；
    • 本例中，兩個major ticks之間距離為1（= 2 - 1），因此單個柱狀圖占了0.4的長度（= 1*40%），Gap占了0.2的長度（= 1*20%）；
    • 進一步的，major ticks的起點到柱狀圖中心的距離為0.2的長度，因此趨勢圖添加額外的X軸（D列）應該為1.2，2.2，3.2，……，才能使趨勢圖中數據點的中心右移到柱狀圖中第二組數據的中心。
4. 繪制圖形。

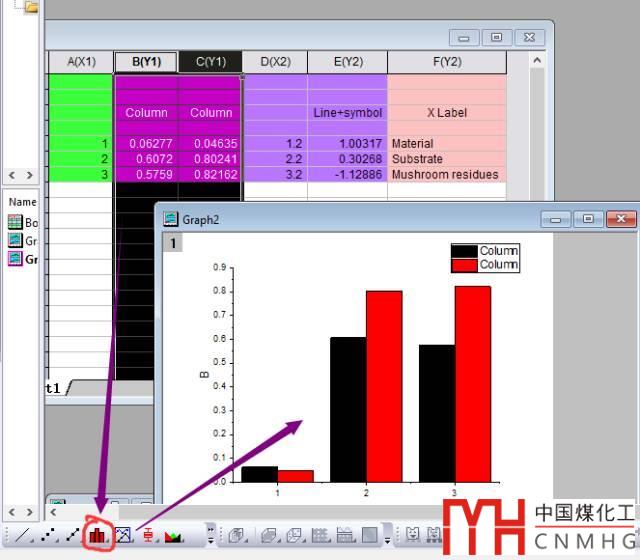

    • 首先選擇柱狀圖的數據，插入柱形圖；

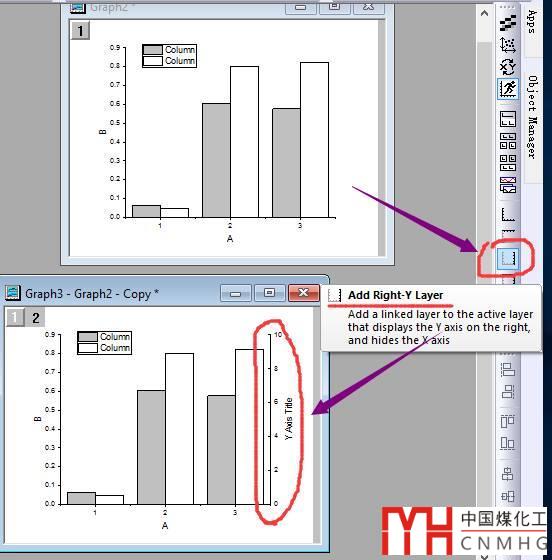

    • 添加右側Y軸，即圖層2；
    • 將趨勢圖繪制在圖層2，樣式為Line + Symbol；

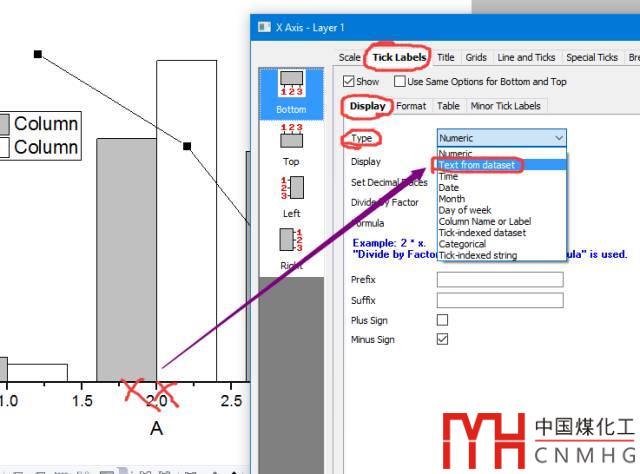

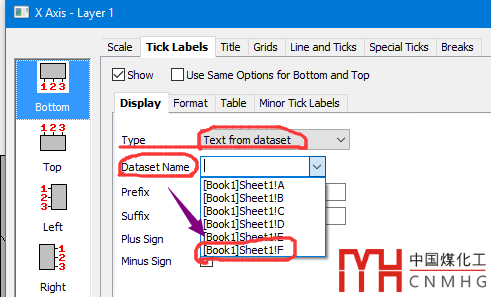

    • 【關鍵步驟?。。　?/strong>將X軸標簽改為文本形式，來自F列（還記得前文設置F列為X軸的標簽嗎！）；

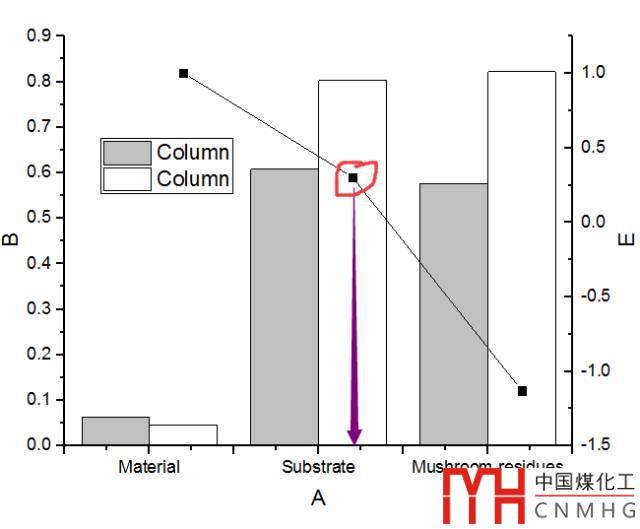

    • 大功告成！趨勢圖中數據點的中心右移到柱狀圖中第二組數據的中心
5.總結：繪圖過程很簡單，關鍵是變換思路，更改源數據的格式，已達到最后的繪圖要求。

所用軟件：OriginLab 2016 pro @Windows 10 pro。
