新版HG/T20580~20585“六合一”系列標準的征求意見稿，已經在“全國化工設備技術中心站”的網站掛出。有空可以去圍觀一下。

新版HG/T20580征求意見稿的第6章“設計載荷”，關于耐壓試驗的載荷規定有所變化，圖1摘自新版標準的表6.0.2，圖2為HG/T20580-2011的表6.0.2截圖。

圖1

圖2

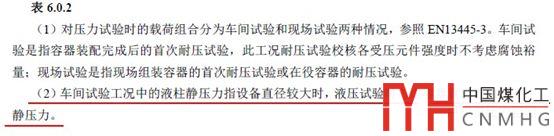

其中，“液柱靜壓力”為新增內容，這個“液柱靜壓力”指“容器直徑方向上的液柱靜壓力”，見圖3，征求意見稿的條文說明。

圖3

臥式容器的耐壓試驗，及立式容器的臥置試驗，在設備直徑較大、容器壁厚相對較薄時都應考慮“容器直徑方向上的液柱靜壓力”。需要注意的是，它與立式容器采用臥置試驗時，應計入的“立式容器高度方向上的液柱靜壓力”是兩回事。

下圖為一充滿水進行耐壓試驗的容器，耐壓試驗壓力P_T指的是容器頂部A點的壓力。液壓試驗時壓力表通常也置于容器頂部，所以在容器的頂部(最高點)應設置管口，用于液壓試驗時排氣及安裝壓力表。

通常我們只以A點的P_T值校核筒體中的應力(此時許用應力為0.9R_eLΦ)，事實上，B點等容器上的最低點，所承受的壓力為P_T+容器直徑方向上的液柱靜壓P_DH。在容器直徑較大時，直徑方向上的液柱靜壓較大，不可忽略的。若將P_T視為“設計壓力”，P_T+P_DH即為B點等處的“計算壓力”。

如果在P_T+P_DH壓力下應力校核不通過，可采改用氣壓或氣液組合試驗，這樣會比為了液壓試驗增加筒體壁厚來得經濟和合理。
