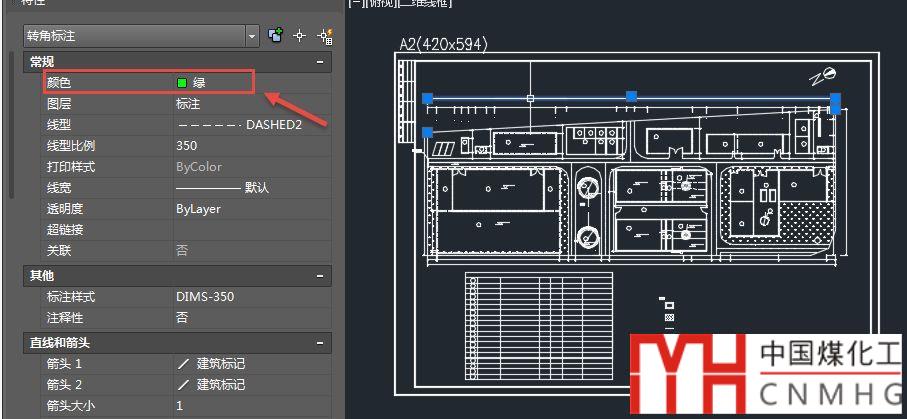

今天拿到一張很奇怪的圖紙，打開后模型空間所有圖形都顯示為白色，但從特性面板中看很多圖形的顏色并不是白色，新畫的帶顏色的圖形也會顯示白色，如下圖所示。

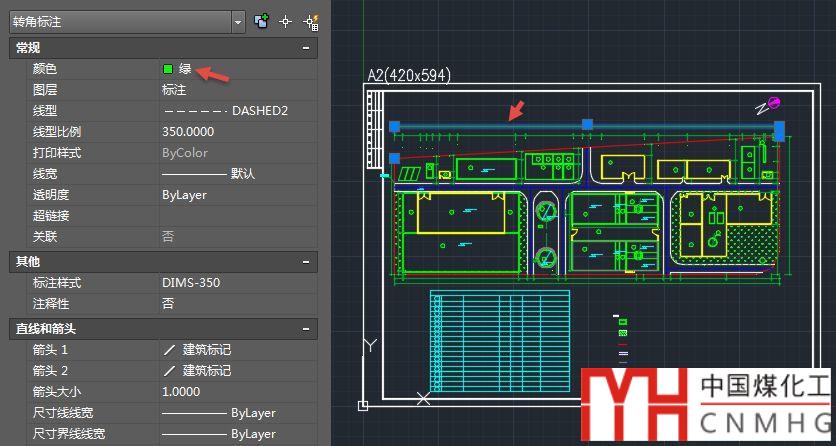

如果你將這些圖形復制到一張新圖里，所有圖形就會恢復正常的顏色，如下圖所示。

為什么會這樣呢？圖里到底有什么特殊設置呢？

研究了一會兒終于找到了答案，其實這個問題在之前的文章里早就講過，只是這種情況大多數出現在布局空間，而且所有線都顯示為黑色，原因很簡單，就是在頁面設置里勾選了“顯示打印樣式”。

CAD布局中如何保存打印設置？布局中如何顯示打印樣式？

CAD在布局的圖紙線條顏色全部顯白色或黑色？

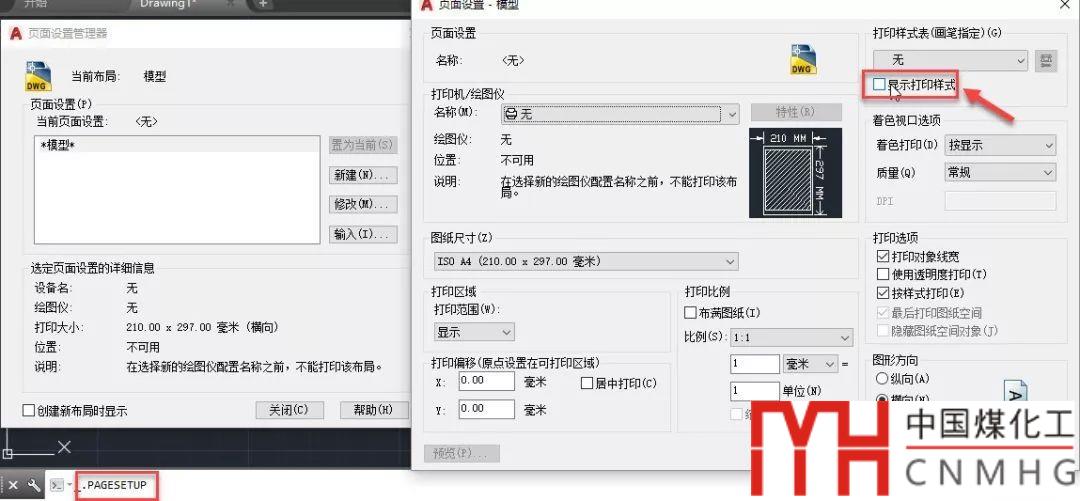

一般情況下進行打印設置的時候，我們會直接打開打印對話框，設置好后直接點應用到布局，將打印設置保存到布局中。但CAD專門提供了頁面設置管理器，從文件菜單或模型/布局標簽的右鍵菜單中都可以打開頁面設置管理器，如下圖所示。

--下面是廣告，不是本文圖片--

頁面設置對話框看上去跟常規的打印對話框差不多，但注意多了一個非常重要的選項，就是“顯示打印樣式”，打開這個選項后可以在視圖中直接顯示打印樣式設置的顏色和線寬效果，主要是顏色效果。如果打印樣式表選擇的是黑白的打印樣式表：MONOCHROME.CTB，根據視圖背景不同，圖形就會都顯示為白色或黑色，如果選擇了灰度GRAYSCALE.CTB，圖紙就會呈現為灰色，如果選擇的是原色打印，圖形就會看上去比較正常。

CAD打印的基本設置

CAD打印樣式表如何設置？CTB和STB有何區別？

有些問題看似很奇怪，但沒有想到居然是自己很早之前就知道的設置導致的，只是之前認為只有布局里才會顯示打印樣式表來模擬打印預覽的效果。

遇到這個問題的網友要么自己也是意外勾選了這個選項，或者根本是別人給的。其實不止這一種現象是打印設置導致的，之前有網友遇到視口內的圖形會遮擋圖紙空間圖形的現象也是打印設置引起的。

為什么CAD圖紙空間的圖形會被模型空間圖形遮擋？

大家在設置打印選項時，如果不清楚某個選項的作用，最好不修改默認設置。
