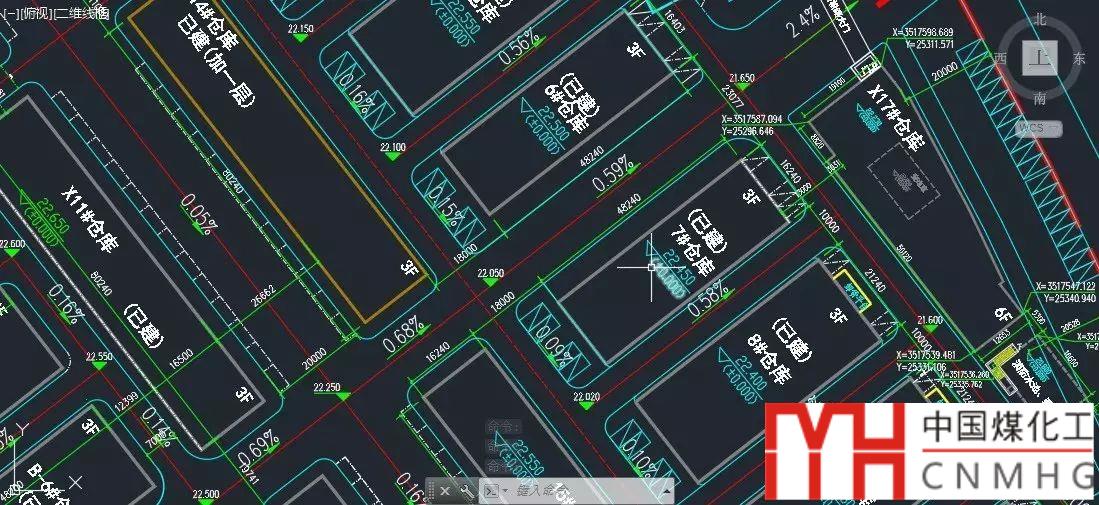

在CAD繪圖過程中有時我們需要繪制一些傾斜的線，例如繪制軸側圖、系統圖的時候，我們可以在繪圖的時候輸入角度，但如果一整塊圖形都是傾斜的，或者相同角度的線有很多時，能不能將十字光標旋轉一下，利用正交來畫這些線。

最常用的方法當然是設置UCS，如果將UCS旋轉一定角度，十字光標就會跟隨坐標系旋轉。那有沒有辦法不旋轉坐標系UCS，只旋轉十字光標呢？

方法當然有，而且根據用途不同，可以采用不同的方法。

設置柵格捕捉角度

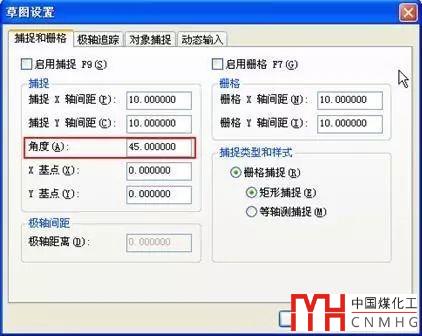

在CAD早期版本，這個角度是可以再柵格和捕捉設置對話框中設置的，如圖所示。

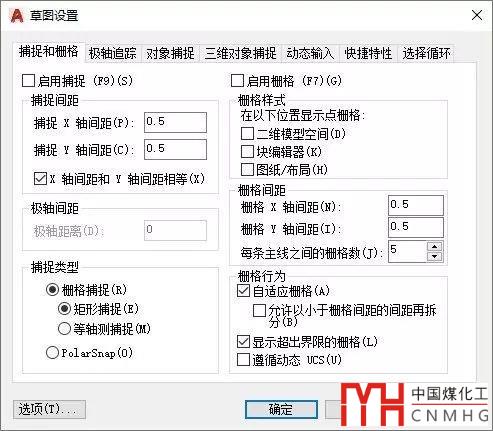

但到了后期版本，在捕捉和柵格設置對話框中就找不到這個選項了，不知道是什么原因。

到了高版本只能通過命令SNAPANG來設置了，snap是捕捉，ang是angle角度的簡寫，應該不難記。

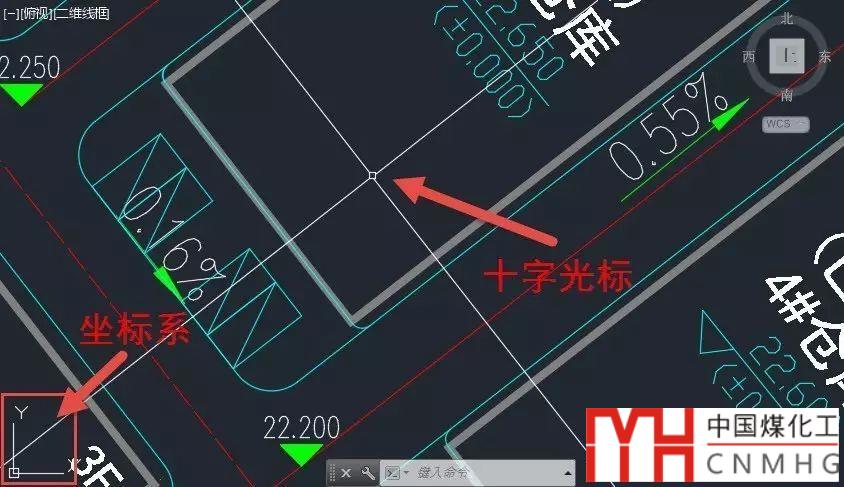

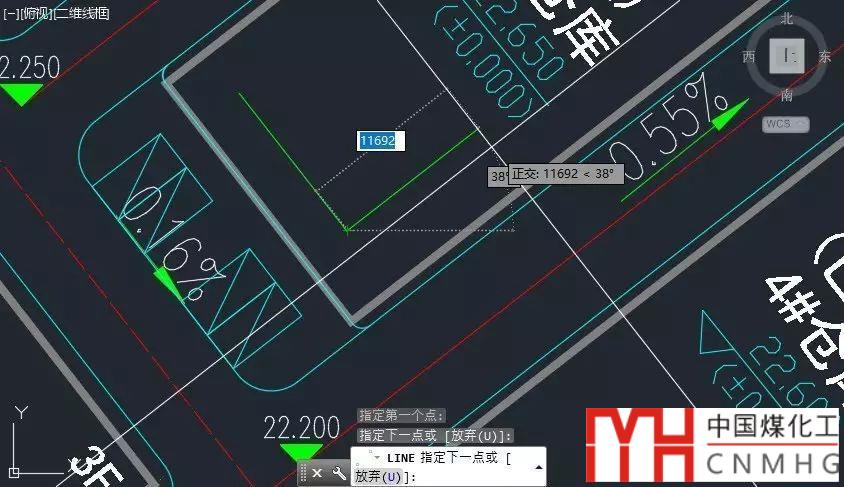

輸入SNAPANG，回車，輸入我們要旋轉的角度，回車，我們可以看到十字光標被旋轉了，如圖所示。

按F8，打開正交，輸入L，回車，在圖中繪制兩段直線，如圖所示。

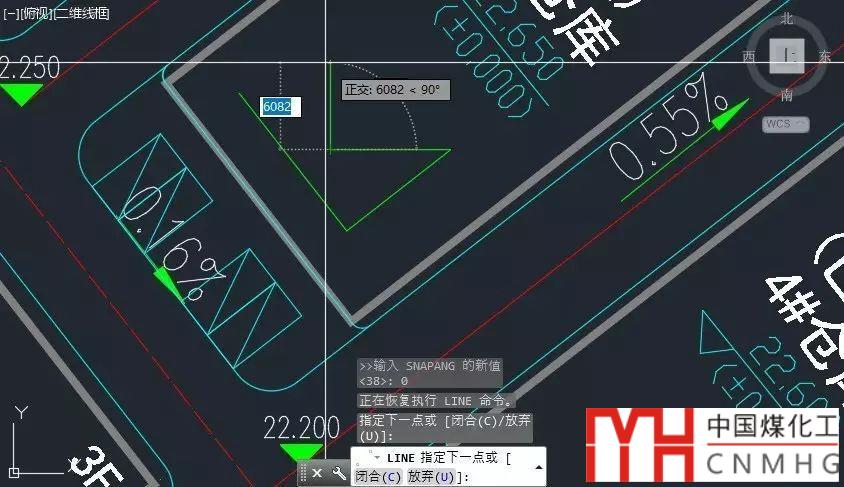

在沒有結束直線命令時，可以輸入'snapang，回車，輸入新的角度，例如輸入0回車，讓十字光標重新恢復正常，可以繼續畫線。

有些命令在命令前輸入’就可以在執行其他命令過程中使用，這種命令叫透明命令，其實我們在繪圖過程中縮放、平移就是在透明這行這些命令。但不是所有命令都可以在其他命令執行過程中使用，可以透明執行的多是調整視圖和設置參數的一些命令。

使用等軸側捕捉

如果我們要在平面上繪制三維等軸側圖形，可以利用柵格的等軸側捕捉，這些在以前曾經介紹過，這里再簡單說一下。

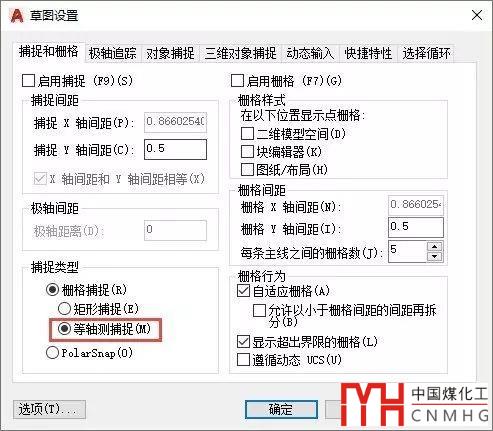

在底部狀態欄的柵格按鈕上右鍵單擊，在彈出的柵格和捕捉對話框中單擊等軸側捕捉單選鈕，切換到等軸側捕捉狀態。為了更清楚地看到柵格等軸測的效果，我們可以打開柵格顯示， 如圖所示。

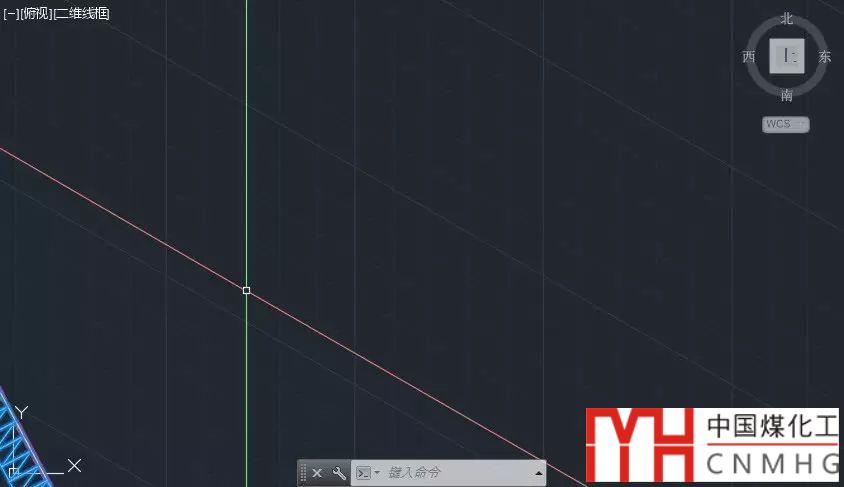

我們看到不僅十字光標傾斜了，柵格也整個傾斜了。而且十字光標還變成了兩種顏色，紅色和綠色。

這種狀態下我們可以打單擊狀態欄中柵格按鈕旁邊的捕捉按鈕，利用捕捉柵格來繪圖，也可以直接打開正交，直接繪制圖形，如圖所示。

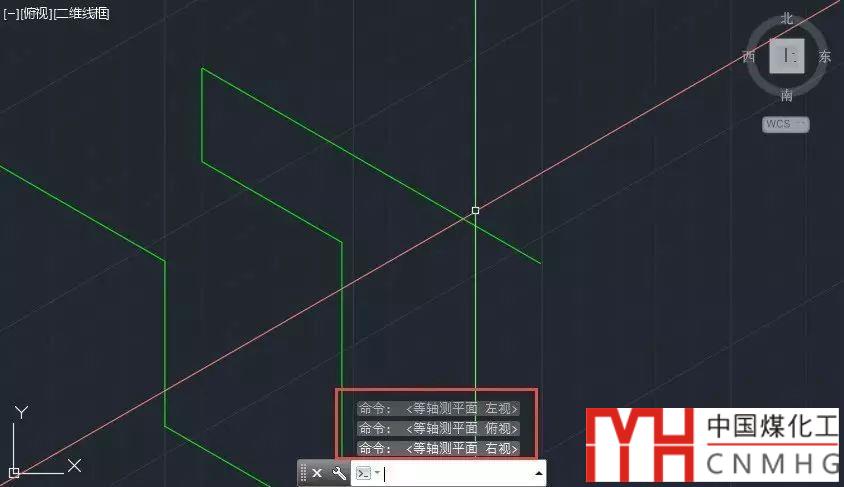

為了繪制軸側圖的不同側面，等軸測捕捉還根據視圖分了幾種狀態，按F5可以進行切換，如圖所示。

小結

正交的方向是跟十字光標一致的，而不是跟坐標系的軸向一致的。

常規狀態下十字光標是跟坐標系的坐標軸平行的，但如果有特殊需要可以采用設置捕捉角度或等軸測捕捉的方式來旋轉十字光標。

• 以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件
