近期在項目調試中使用西門子CP1543在兩個站點（S7-1500和S7-1200）之間進行S7通信。由于在組態設置方面與之前的S7-300系列PLC有所不同，特意寫這篇文章以總結并與大家分享。

項目包括A、B兩個站點，站點之間通過基于以太網的S7通信進行數據交換。

A站點的硬件組成如下：

1）CPU1515-2PN；

2）CP1543-1；

3）若干IM155-6 PN分布式模塊；

B站點使用CPU1215C及若干信號模塊；

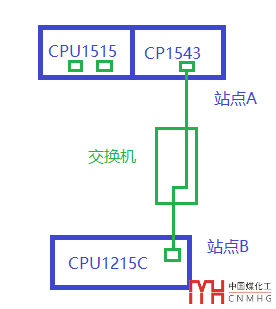

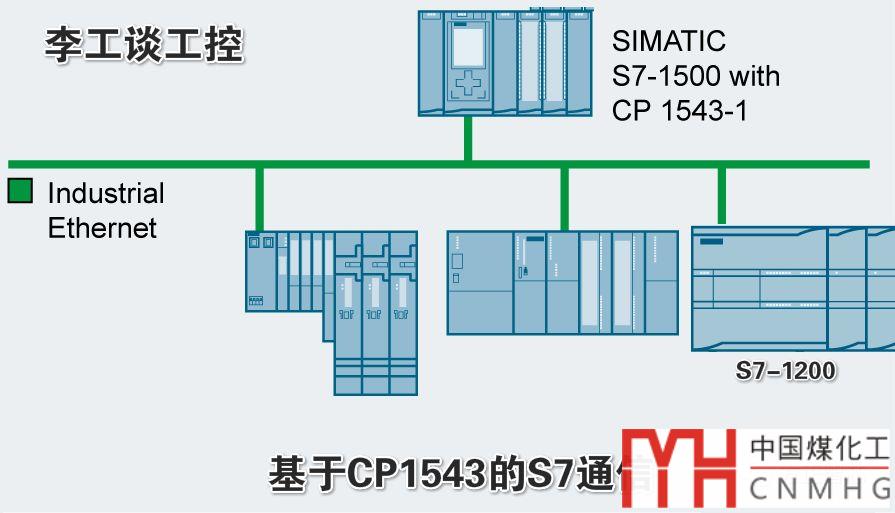

A站點的CP1543通過一條網線連接到交換機上，B站點的CPU1215C的網口1通過一條網線連接到同一個交換機上，項目的簡單網絡拓撲圖如下：

由于S7-1200系列PLC僅支持S7單邊通信，我們將B站點作為S7通信的客戶端(Client)，A站點作為S7通信的服務器端(Server)。S7單邊通信只需要在客戶端進行組態和編程，服務器端只需要創建通信需要的數據塊即可。

假設：

CP1543-1的IP地址為：192.168.0.4；

CPU1215C的IP地址為：192.168.0.10；

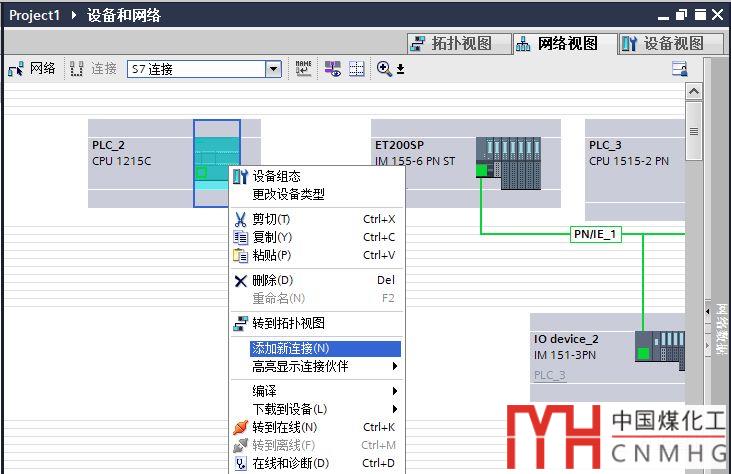

打開CPU1215C的網絡視圖，點擊“連接”，選擇“S7連接”，可以看到CPU1215C變成了淺綠色。右鍵單擊CPU1215C，在彈出的菜單中選擇“添加新連接”，如下圖：

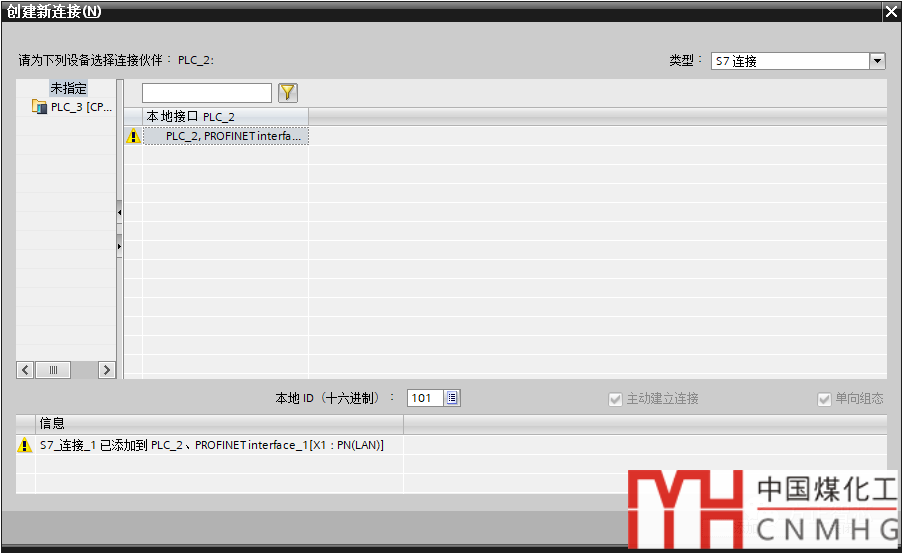

在彈出的“創建新連接”的對話框中，選擇CPU1215C的通信伙伴為“未指定”，點擊“添加”按鈕，添加一條S7連接。如下圖：

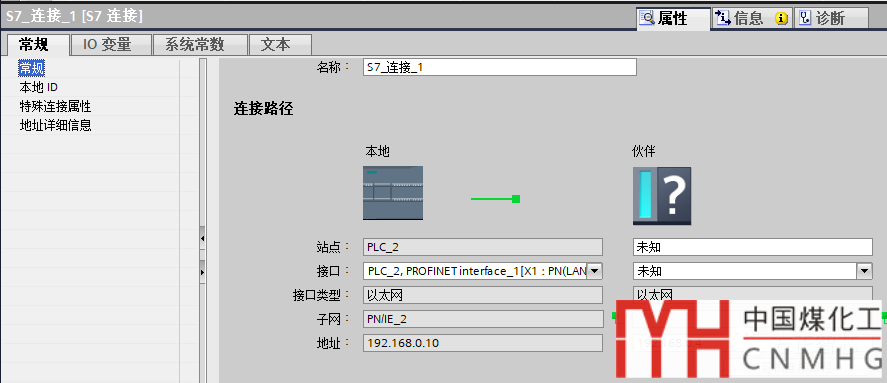

打開“S7鏈接”的屬性頁面，在“常規”欄中，添加通信伙伴的IP地址。如下圖：

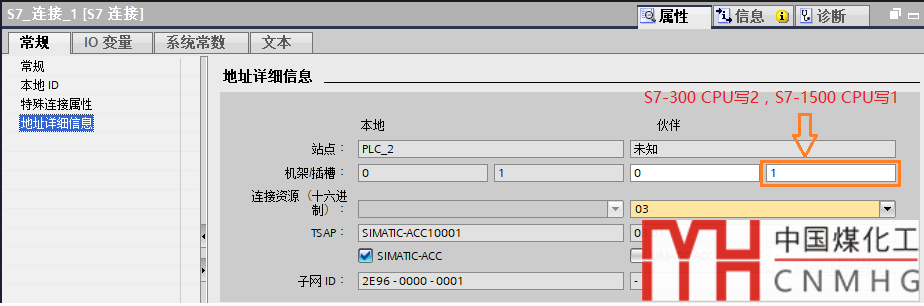

在“地址詳細信息”欄中，添加通信伙伴的TSAP。注意，重點來了！由于我們使用的是S7-1500系列CPU，因此在通信伙伴的插槽號中應該填寫數字1（如果是S7-300系列CPU，此處應該寫2），如下圖：

至此，S7單邊通信的網絡配置就完成了，將其編譯、下載到CPU中。

然后在FB中調用PUT和GET指令就可以對通信伙伴的數據塊進行讀寫操作。

總結如下：在SIMATIC S7-1200的單邊S7通信中，客戶端需要進行網絡組態及編程；服務器端只需要創建通信需要的數據塊即可，不需要任何組態和編程。在網絡組態時，通信伙伴的IP地址應該填寫實際網絡連接硬件的地址。比如：如果網線插在CP1543上，應該寫CP1543的IP地址；如果網線直接插在CPU1515上，應該寫CPU1515的地址。

通信伙伴的槽位號根據不同的CPU而不同，S7-300系列PLC的CPU槽位號為2（1號為電源模塊）；而S7-1500系列CPU的槽位號為1（0號為電源模塊）；

相關參考文章：如何利用S7通信在兩臺S7-300PLC之間交換數據？

好了，關于基于CP1543與S7-1200的單邊S7通信組態就先介紹到這里
