每天有不少網友在信息和QQ群問問題，這里將前一天比較有代表性的問題匯總一下，希望對大家有用!

一、怎么計算多個區域的面積？

如果要測量的是多個封閉圖形的面積，比如圓或封閉的多段線等，可以直接用查詢面積AREA(AA)功能，在測量一個面積后回車重復執行查詢命令后，可以輸入A回車，添加其他區域。如果面積的邊界線不是單個封閉圖形，而是由多個圖形圍成的封閉區域，用查詢面積一個個去拾取點測量面積就比較麻煩了，可以借用填充功能，填充時依次選中這些區域創建成一個填充，或者分開創建成多個填充都可以將面積輕松統計出來。

每日一貼——CAD計算面積的方法和命令匯總

如何快速得到多個填充圖案的總面積

二、為什么用外部參照插入后線型變了？

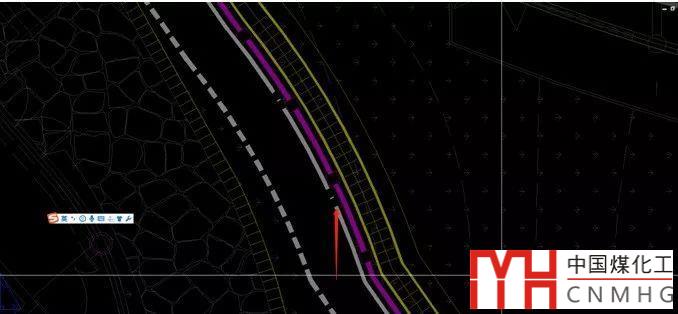

當圖紙作為外部參照插入到另一張圖以后線型變了，實線變虛線了，如下圖所示。

虛線變實線，實線變虛線，這條線本身肯定設置了線型，只是線型比例不同，導致顯示效果不同。外部參照圖紙插入到另一張圖紙中，就會使用另一張圖紙的線型比例。

每日一貼——CAD線型使用中常見問題？

為什么CAD中虛線顯示為實線，應該怎么辦？

為什么模型空間設置好的虛線到布局顯示為實線？

為什么CAD虛線無論怎么調整比例都顯示成實線？

--下面是廣告，非本文圖片--

三、如何將CAD圖紙批量轉成PDF？

利用CAD的發布（高版本就叫批量打?。┗蛘咂渌看蛴〉牟寮?，將打印驅動設置成PDF驅動，就可以將多張圖紙批量輸出成PDF文件。

如何一次打印CAD模型空間的多個圖框？

CAD的發布（publish）,最簡單的批量打印功能

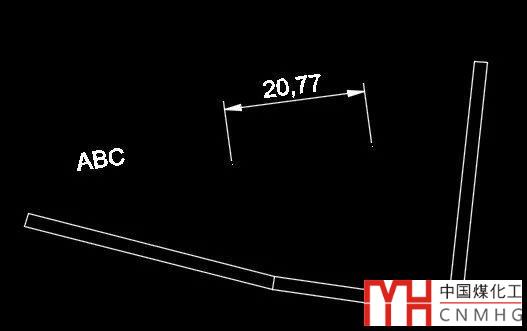

四、為什么多段線變成了空心？

今天有網友又問了這個問題，這個問題之前發文章講過，情況有很多種，比如填充顯示被關掉（FILL設置為0），視圖方向和UCS方向也會影響多段線的顯示。

為什么有寬度的多段線會顯示空心？

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
