估計很多人經常會打開特性面板，開關特性面板的快捷鍵是CTRL+1，按CTRL+2打開的是設計中心，按CTRL+3打開的是工具選項板，大家可能都用過特性面板，但估計有不少人并沒有用過設計中心。設置中心在之前的文章中介紹過，但一些比較重要的應用并沒有講到，而且高版本CAD功能有所增強，這里就重新整理一下。

一、什么是設計中心？

設計中心的英文是Design Center，它類似于WINDOWS的資源管理，可以管理與設計相關的各種文件，作為一個CAD內部專用的資源管理器，設計中心不僅可以瀏覽查看圖紙或圖像等相關文件，更重要的是還可以查看打開圖紙和未打開圖紙的內部數據，如圖層、標注樣式、文字樣式、線型、圖塊、外部參照等內容。

DWG、DXF圖紙文件在左右的列表中都可以看到，圖像不會顯示在左側的樹狀列表中，只會顯示到右側的列表中。

設計中心除了處理CAD相關文件的特殊功能外，一些基本功能是跟資源管理器很像的。在設計中心的頂部有一個工具欄，可以切換文件夾、設置收藏夾、設置圖標大小等等，這些功能平時也用得不多，如果想用的某個功能，直接看看工具提示能大致了解是什么功能了，這里就不再介紹了，如下圖所示。

---提示：下面是廣告，不是本文圖片！---

二、設計中心的主要用途

其實上面已經將設計中心的用途介紹過了，但具體有哪些用途，簡單總結一下，希望對初學者或沒有使用過設計中心的人有幫助。

1、瀏覽和查看圖紙文件（DWG/DXF）和各種圖像文件(BMP/JPG/TGA等)

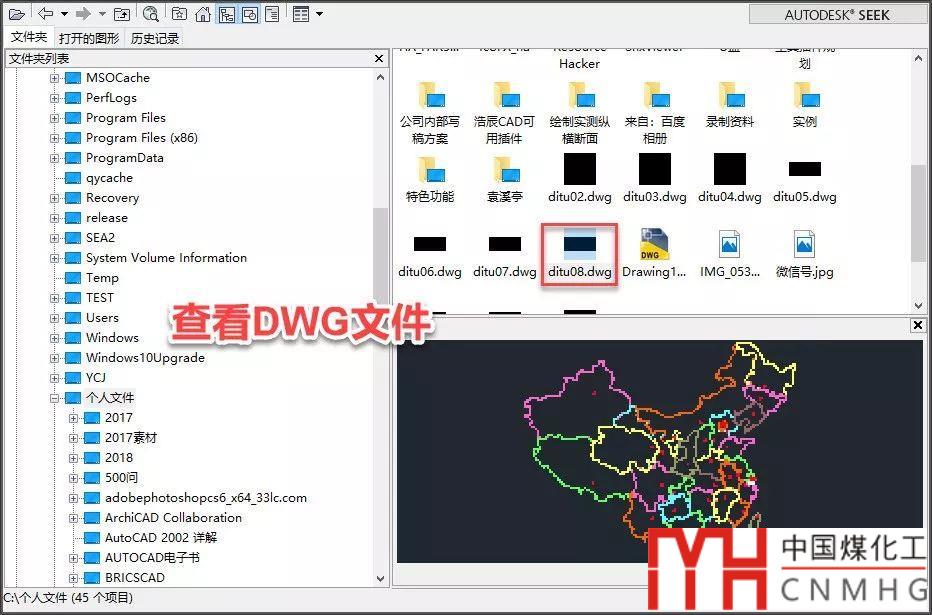

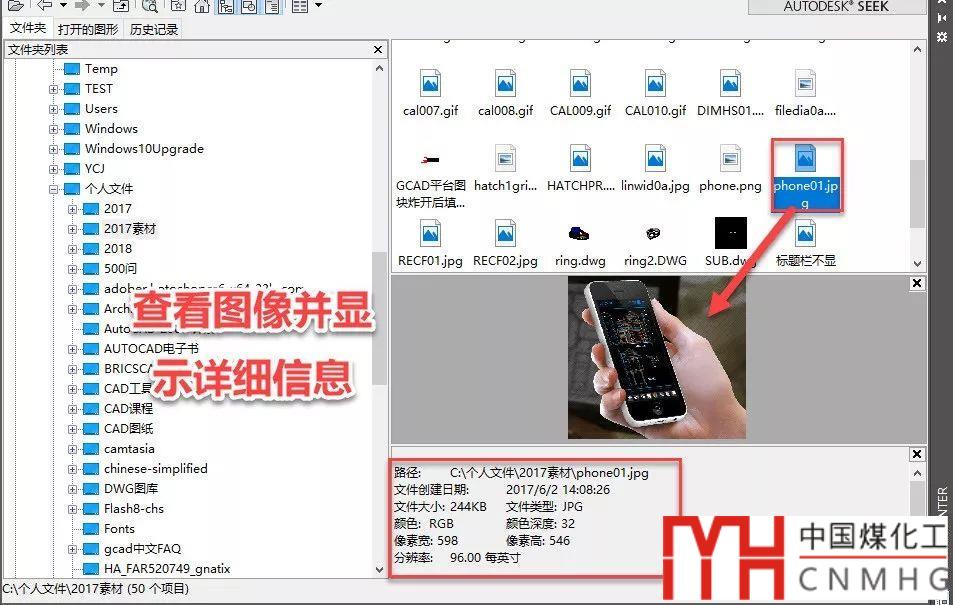

在左側文件列表中選擇CAD圖紙或圖像文件后，在下方可以顯示圖紙或圖像的預覽圖，并可以顯示文件相關的信息，如下圖所示。

2、展開打開或?yàn)g覽到圖形文件的各種數據

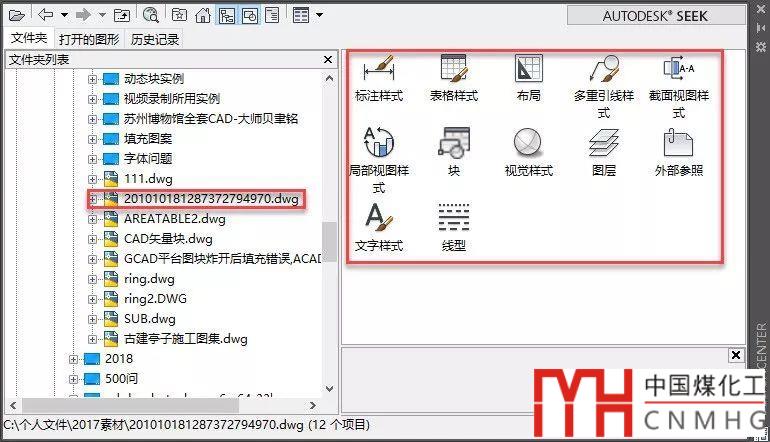

在左側列表選擇要給DWG或DXF文件后，右側列表就會顯示設計中心可訪問的數據類型，如下圖所示。

CAD不同版本支持的格式數據可能會不同，有些數據是高版本才出現的數據，例如截面視圖樣式和局部視圖樣式在2007這樣的低版本就沒有。

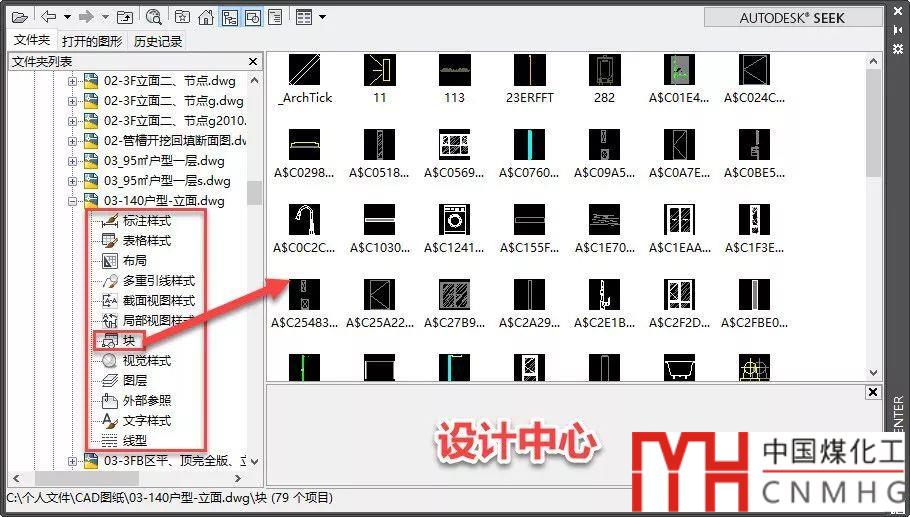

在右側列表中雙擊某個數據類型，可以進一步展開顯示此類數據的列表。也可以在左側單擊圖紙前的加號，在左側列表中展開數據列表，然后在左側列表中選擇一種數據，比如瀏覽并展開顯示一張圖紙中的圖塊數據的效果如下圖所示。

需要注意的是：如果圖紙中的圖塊比較多或者圖塊比較復雜，在展開圖塊數據的時候因?yàn)橐蓤D塊的預覽圖，有時可能需要等待一會兒，如下圖所示。

3、將瀏覽到的數據添加到當前圖或復制粘貼到其他打開的圖紙中

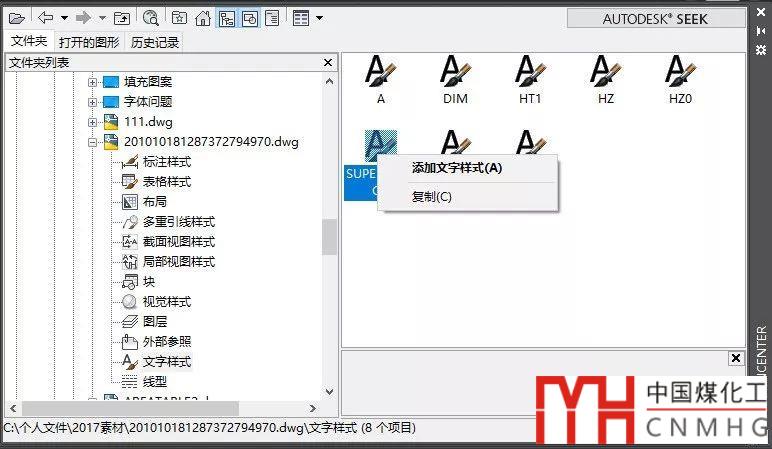

在設計中心中選擇一個數據可以用在當前圖或復制一盞提，比如說選擇某個文字樣式后，右鍵單擊后可以選擇“添加文字樣式”或“復制”，如下圖所示。

選擇添加文字樣式就會將選定的文字樣式直接添加到當前打開的圖紙中，選擇復制后，我們不僅可以CTRL+V粘貼到當前圖紙，還可以切換到其他圖紙繼續粘貼。

可以一次選擇多個數據進行添加或復制的操作。

如何將其他圖紙的圖層、標注樣式等數據添加到當前圖中？


4、插入其他圖紙中的圖塊

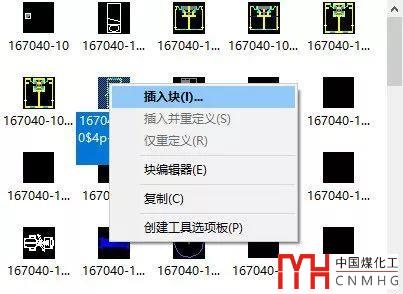

設計中心中對圖塊可執行的操作就更多了，在低版本可以直接將圖塊插入到當前圖，可以將圖塊加到工具選項板，到了高版本，還支持重定義當前圖中的同名塊，還可以直接打開塊編輯編輯此圖塊，如下圖所示。

如果打開了工具選項板（CTRL+3），可以直接將圖塊從設計中心拖放到工具選項板中。

5、在設計中心可以將圖紙或圖像直接拖放到圖形窗口

如果在設計中心右側列表選擇一個圖紙文件，拖放到命令行就可以打開此圖紙文件，拖放到圖形窗口時圖紙會作為圖塊插入。光柵圖像則只能拖放到圖形窗口中，將光柵圖像插入到當前圖中。

從WINDOWS的資源管理器也可以通過這種方式將圖紙文件或圖像文件拖放到CAD界面中。

6、在本地和網絡驅動器上查找圖形文件，并可創建指向常用圖形、文件夾和Internet地址的快捷方式。

上面只是簡單介紹設計中心的常規應用，如果之前沒有用過或不太了解，可以都試試。如果你對設計中心非常了解，發現了這里沒有講到的一些功能，可以留言！
