在畫圖的過程中有時需要將兩個或多個對象對齊，有時是需要讓圖形或文字水平或垂直方向的位置對齊，有時是需要讓兩個圖形的方向?qū)R，有時還需要兩個圖形的某個尺寸完全匹配。AUTOCAD雖然提供了對齊ALIGN的命令，但這個命令并不能適用于所有情況，這里就將對齊操作相關的操作和命令簡單匯總一下。

一、圖形或文字水平或豎直對齊

AUTOCAD并沒有提供這樣的命令，遇到需要對齊圖像或文字時只能根據具體情況看有沒有什么命令可以幫助我們來完成類似的操作，如果沒有更好的命令，可以嘗試去網上找找看看有沒有比較好的插件。

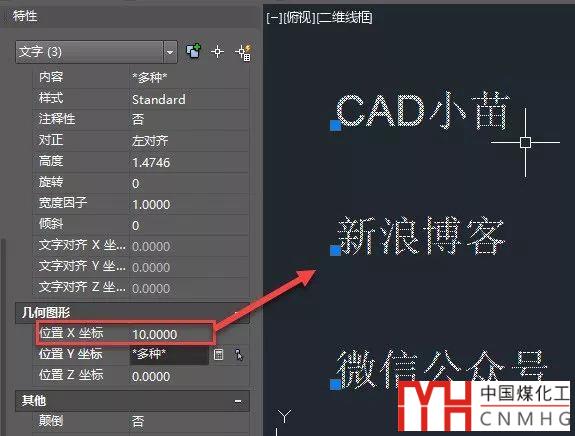

如果是要將多個文字沿水平或豎直方向?qū)R，可以將這些文字都選中，然后利用特性面板（CTRL+1）然后修改X或Y軸改成相同的值，如下圖所示。

有些圖形也可以利用特性面板來對齊，例如對齊的都是圓或圖塊，可以修改圓心或插入點坐標。如果要對齊的圖形是線、圓弧或多段線等圖形，那特性面板就不太好用了。假如要對齊的不是同類對象，則根本無法利用特性面板來改坐標，不妨畫一條水平或豎直的輔助線，然后利用移動命令來對齊圖形，如果只是要對齊一兩個圖形，操作也很快。

如果要對齊多個同類或不同類型圖形，不放可以試試之前我分享的插件：

CAD插件-對齊均布工具(VBA)

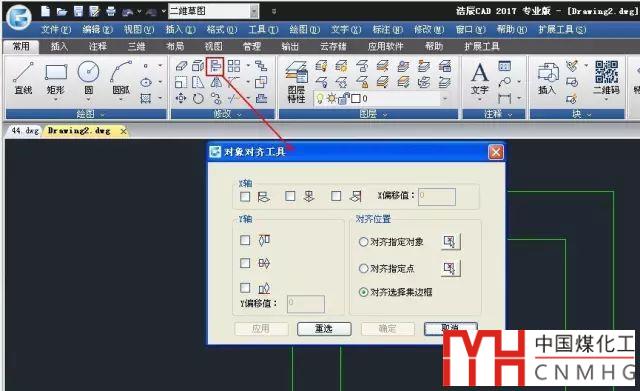

此工具類似于POWERPOINT中的對齊功能，可以沿X軸或Y軸按左中右任意一種方式來對齊選定的圖形。浩辰CAD很早版本就提供了對齊和均布工具，與此插件類似，如下圖所示。

二、圖形的方向?qū)R

有時我們需要使圖形或文字與其他圖形的旋轉角度相同，如果圖形的旋轉角度已知的話，直接旋轉圖形或文字就可以了；如果圖形的角度未知的話，我們就需要使用對齊ALIGN或利用旋轉的參照參數了。

1、對齊方向并匹配長度

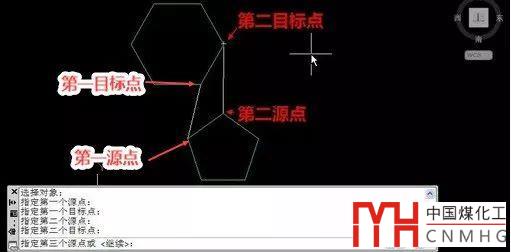

使用對齊(AL)命令，分別選擇兩個圖形的兩條邊對應的點，對齊后兩個圖形的這兩條邊會完全重合。也就是所被對齊的圖形不僅會被旋轉，還會被移動和縮放。對齊點的設置如下圖所示。

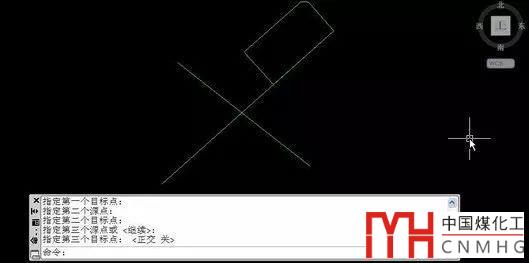

對齊后的結果如下圖所示。

2、對齊方向

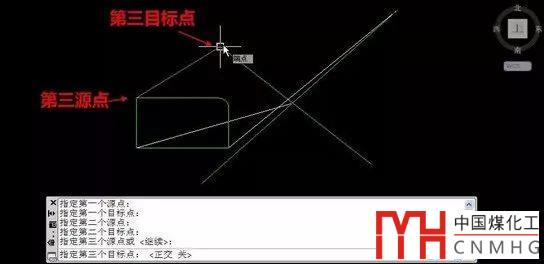

如果希望被對齊的圖形不被縮放，可以再定義第三源點和第三目標點，來去定的那個圖形的方向。

關于對齊命令的相關操作之前的文章中已經有比較詳細的講解，這里就不再詳細介紹了。

CAD中如何讓兩個圖形對齊？對齊ALIGN命令怎么用？

3、只對齊角度

如果希望只是對齊文字或圖形的角度，并不希望移動或縮放圖形，我們就可以使用旋轉的參照參數，具體講解請參看之前發布的文章：

每日一貼——CAD旋轉命令的使用技巧

三、其他對齊相關的命令和工具

除了圖形對齊和旋轉命令外，CAD中有些命令也提供了參照或?qū)R的參數，下面簡單介紹其中幾種。

1、構造線XL的參照參數

繪制構造線的時候利用參照參數，可以繪制與某個圖形平行的構造線。

CAD構造線怎么用？

2、用戶坐標系UCS

在設置用戶坐標系的時候，輸入OB(對象)選項后拾取一個圖形，可以讓UCS坐標方向與此對象對齊，然后可以利用正交繪制與此對象平行或垂直的圖形。

UCS還可以設置跟當前視圖（V）的方向或者三維模型的某個面（F）對齊。

什么是CAD中的UCS(用戶坐標系)？UCS的基本應用有哪些？

3、視口設置MVSETUP

視口設置MVSETUP也提供了對齊（A）選項，可以通過在不同適口中拾取點來對齊兩個適口中的圖形。

如何對齊CAD布局中兩個視口的視圖？

網上流傳的圖形對齊工具不多，但對齊文字的工具非常多，我之前就分享過好幾個。

CAD插件-文字動態對齊

CAD插件-文字與選定線對齊

CAD插件-文字對齊

如果在繪圖的時候就控制好位置和角度，需要對齊圖形的時候也不多，我想這也是為什么AUTOCAD一直只有一個從三維對齊演化來的ALIGN命令的原因。至于對齊方向時有人認為對齊命令好用，有人認為旋轉好用，其實這要看圖形的具體情況。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
