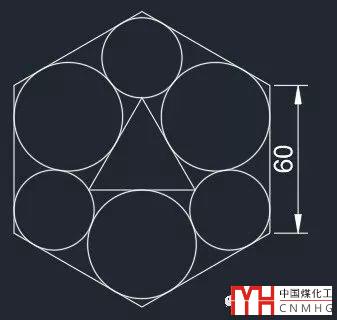

網上流傳了很多CAD練習圖，這些練習圖對初學者快速熟悉CAD命令和操作非常有幫助，本信息也分享了一些這樣的練習，部分是帶講解和視頻的，有些則只提供了練習圖。在這些練習圖中，我感覺有不少圖是考察大家?guī)缀螌W(xué)得怎么樣，如果這種圖不會畫，沒有必要花過多時間研究。如果閑來無事，不妨花時間研究一下。昨天有網友在群里發了一張這樣的圖紙，如下圖所示。

這張圖用約束來畫的話應該不難，但如果用CAD命令來畫就不太容易了。之前信息分享過一個類似的圖，那張圖是三角形在外，六邊形在里。

CAD繪圖練習（三十一）

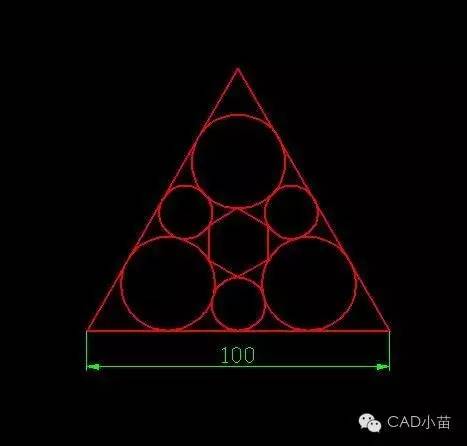

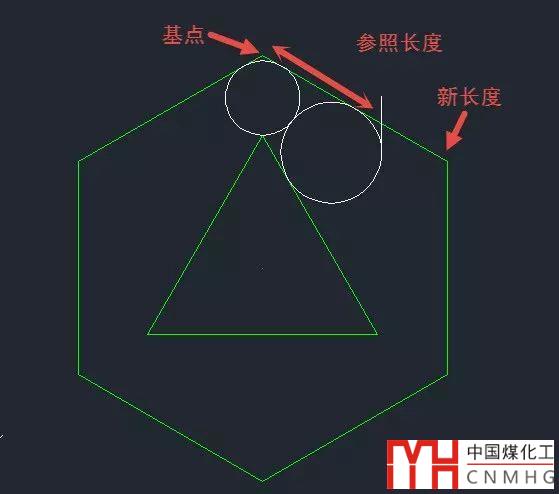

還有一些其他類似的圖紙，這些圖紙其實思路類似，先確定一個圖形的尺寸，另一個圖形尺寸隨意，然后利用相切等條件畫出兩個圓來，然后利用縮放的參照參數讓兩個圓相切，再縮放到指定尺寸。但關鍵是這兩個圓怎么畫，然后以哪一點為基點，使用哪個長度作為參照長度來縮放。如果找到這個思路，畫起來并不難。比如這張圖，看完下面的示意圖，估計很多人就明白這張圖應該怎么畫了。

下面簡單給大家介紹一下操作步驟。

1、線畫邊長為60的多邊形，輸入POL，回車，輸入6，回車，輸入E，回車，然后在圖中單擊后向上或下拖動，如果打開極軸或正交，確定線的方向豎直，輸入60，回車，就可以畫好這樣的六邊形。

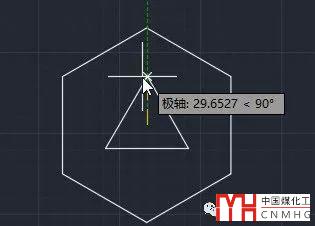

2、在中間畫一個尺寸隨意的等邊三角形，畫的方法有多種，可以用多邊形POL，邊數設置為3，中心捕捉六邊形的幾何中心（如果低版本不支持幾何中心捕捉，可以捕捉兩個對角點的中點（MTP）），也可以直接連接六邊形間隔的頂點后縮放SC到六邊形內部，如下圖所示。

3、用3點畫圓，分別捕捉跟六邊形兩邊的切點和三角形的頂點，如下所示。

4、用相切相切相切畫圓，畫一個跟圓、三角形、六邊形都相切的圓，如下圖所示。

剩下的工作就是想辦法將這兩個圓縮放到跟六邊形的側邊相切了，因為側邊是豎直的，我們沿圓右側畫一條豎直的切線，找到它和六邊形的交點。因為是豎直方向，我們可以直接捕捉圓的象限點，然后豎直向上的線。

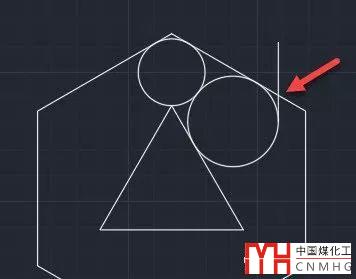

5、輸入L，回車，捕捉圓右側的象限點，然后向上拉一條線穿過多邊形，如下圖所示。

找到了縮放的參考點，剩下的就是按照上面的示意圖進行縮放了。

6、選擇兩個圓，輸入SC，回車，選擇六邊形的頂點作為基點，輸入R，回車，指定從基點到上圖中交點位置為參照長度，提示新長度的時候，選擇右側的頂點，就得到了我們需要的圓，如下圖所示。

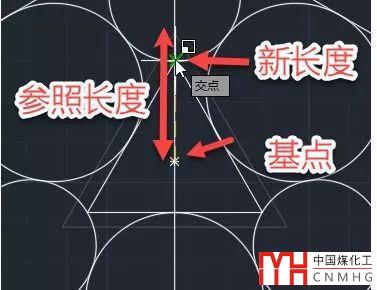

7、刪除輔助線，將圓繞中心陣列三份。然后可以連接六邊形頂部和底部的頂點，然后將三角形縮放到到合適位置，如下圖所示。

三角形也可以不用縮放，直接六邊形的對角點，將這些線跟小圓的交點鏈接起來就可以了。

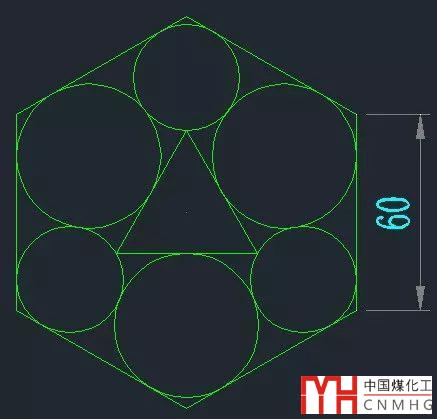

這個圖形就畫好了，如下圖所示。

這種圖知道了畫法后并不難，關鍵是找到這個思路，一開始這兩個圓怎么畫，然后用什么方式來縮放可以保持我們需要的特性。如果這種圖畫多了，也許會容易找到思路一些。

還是那句話，如果不參加競賽的話，這種圖想不出畫法也無所謂，沒有必要花太多時間。
