PLC的數字量輸入模塊有兩種不同的接線方式：源型輸入方式和漏型輸入方式。今天這篇文章，我們來談談什么是源型輸入？什么是漏型輸入？二者接線有什么不同？

所謂“源型輸入（Sourcing Input）”，是指電流從模塊的公共端流入，從模塊的輸入通道流出的接線方式。源型輸入的公共端作為電源正極（共陽極）。

源型輸入可以等效為在輸入模塊外部連接一節干電池，電池的正極連接到模塊的公共端，電流從電池的正極流入模塊內部電流，從輸入通道流出到開關一端。當開關閉合后，電流經過開關流回到電池的負極。

數字量輸入模塊的通道的內部有光耦合電路及防止短路的電路，不用擔心開關閉合會造成短路。

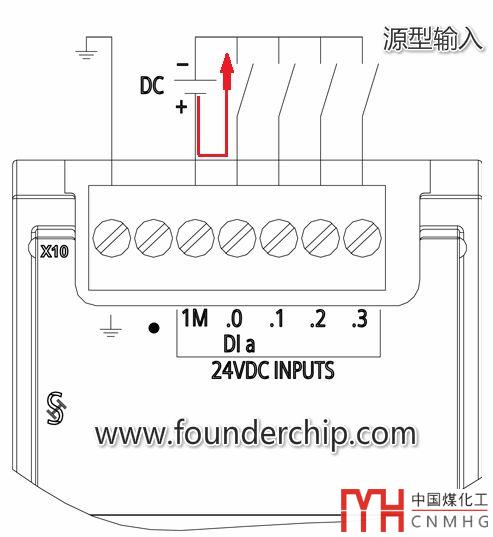

源型輸入示意圖如下：

所謂“漏型輸入（Sinking Input）”，是指電流經過外部開關，從模塊的通道流入到模塊內部；再經過內部電路，從公共端流出的接線方式。在漏型輸入中，公共端作為電源負極（共陰極）。

漏型輸入相當于在模塊外部連接一節干電池，干電池的負極連接在模塊的公共端，正極連接到開關的一端，再從開關另一端連接到輸入通道，然后經過模塊內部電路從公共端流出返回到電池的負極。

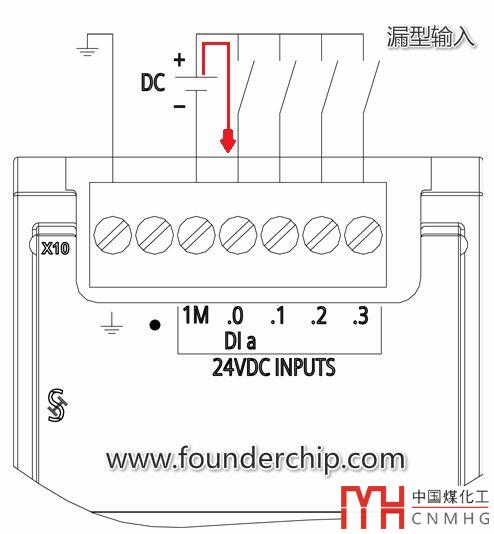

漏型輸入示意圖如下：

為什么要區分源型輸入還是漏型輸入呢？

主要原因是有些PLC廠家的數字量模塊只支持漏型輸入或者源型輸入中的一種。使用這樣的模塊，必須根據模塊的類型來接線。

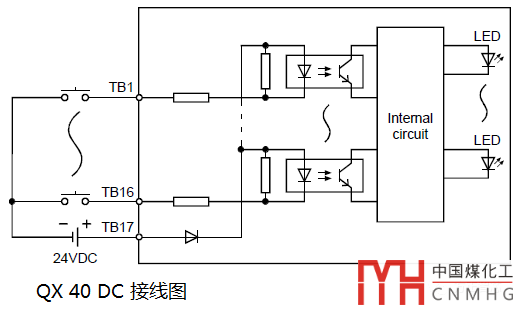

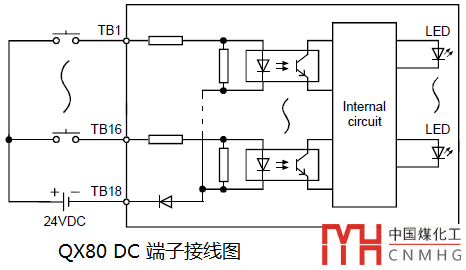

比如，三菱QX40 DC只支持源型方式，而QX80 DC只支持漏型方式。二者的接線原理圖如下：

有些PLC廠家的模塊，比如，西門子S7-1200的數字量輸入模塊SM1221及CPU模塊本身集成的IO數字通道，即支持源型輸入，又支持漏型輸入。采用這種模塊可以根據項目設計的習慣，選擇源型或者漏型輸入接線方式。

好了，關于源型輸入和漏型輸入接線方式就先介紹到這里。
