OriginPro：氣泡圖--油不如水

時間：2020-05-29 來源：網絡 瀏覽：

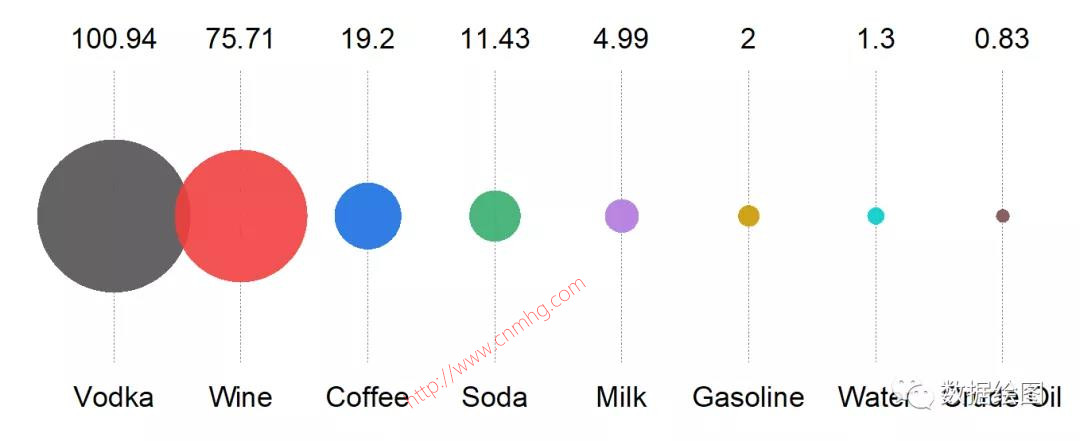

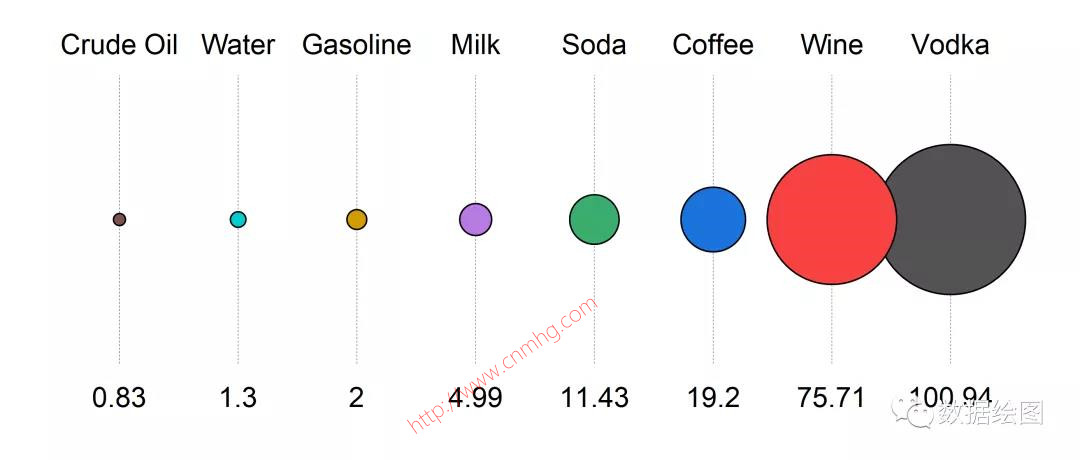

因疫情影響，全球油價持續疲軟，有著油不如水，桶比油貴的說法。我們用氣泡圖來看看，油到底有多”便宜“。

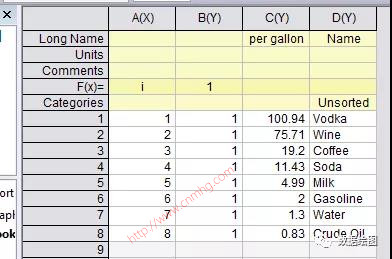

數據構造
- 氣泡的大小由各種液體的價格（$/gal）來決定，C列數據
- 氣泡的位置由一個常數來表示，A、B列數據，其中X 為序號，Y為常數，使得散點在水平方向排列
- 氣泡的標簽使用坐標軸標簽來表示，C、D列數據

繪制圖形

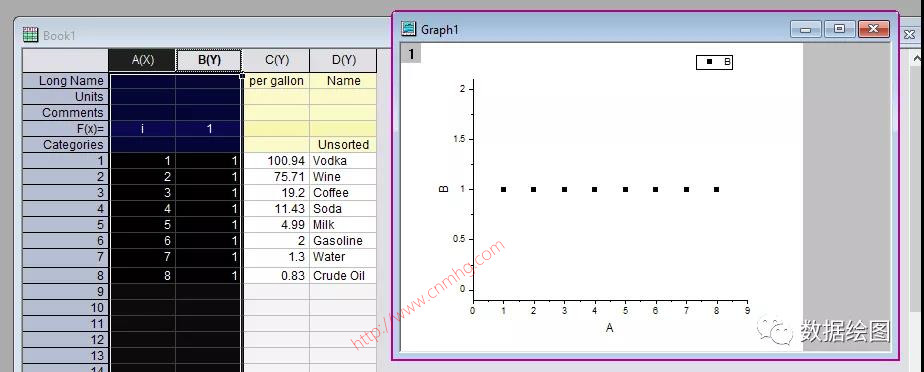

- 選擇A、B列數據數據，繪制散點圖（Scatter）。
格式設置

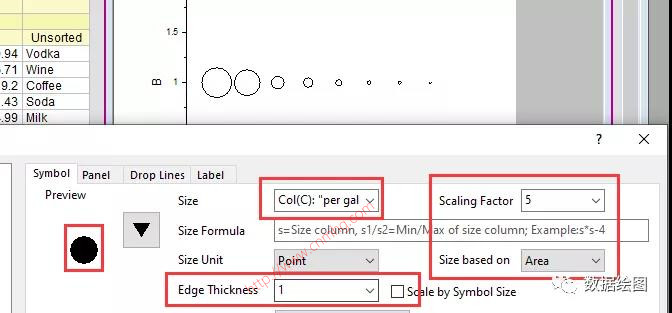

- 氣泡大小：雙擊散點，打開Plot Properties頁面，將Symbol選為?，Size選為Col(C)，Size based on可選為Area，并調整Scaling Factor至一個合適的值。

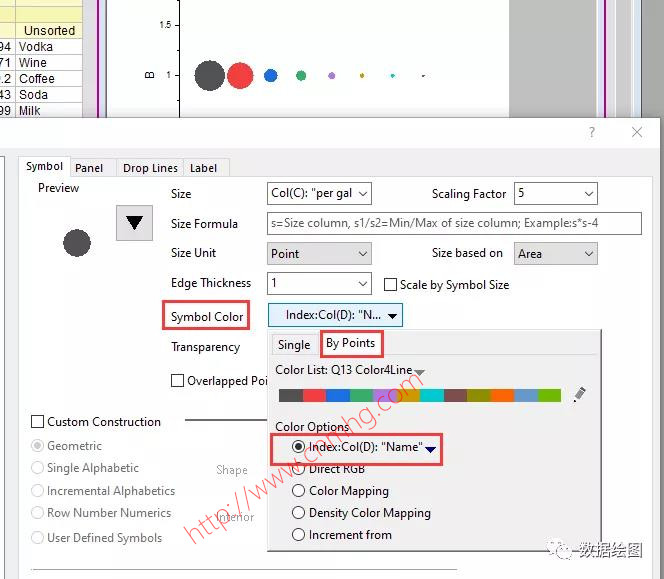

- 氣泡顏色：使用By Points方式，選擇Col(D)來對散點進行填色。
- 氣泡標簽：使用X軸標簽（Tick Labels）來設定。

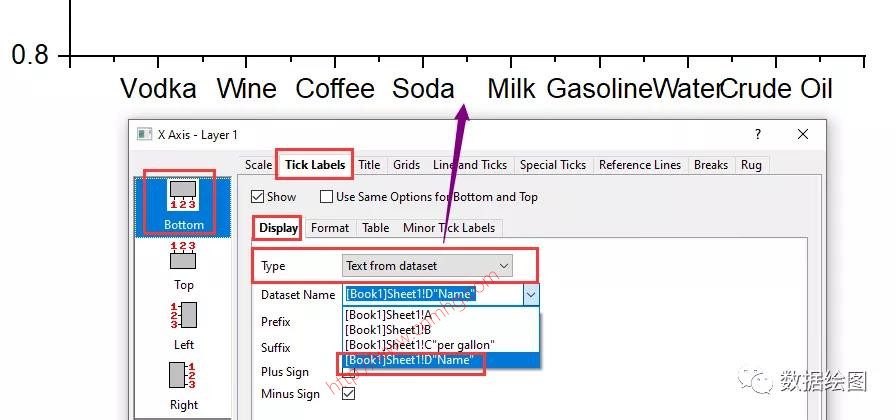

  - 雙擊坐標軸標簽，打開Axis Properties頁面，選中Bottom，將X軸坐標軸的Type選為Text from dataset，Dataset Name選為D列。

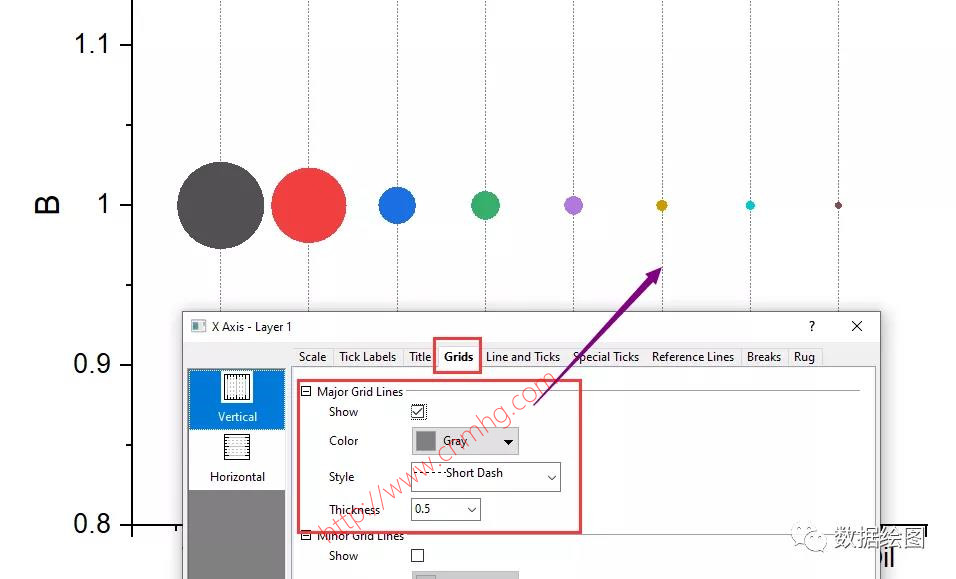

  - 切換到Grids頁面，顯示Major Grids，并進行格式設置。

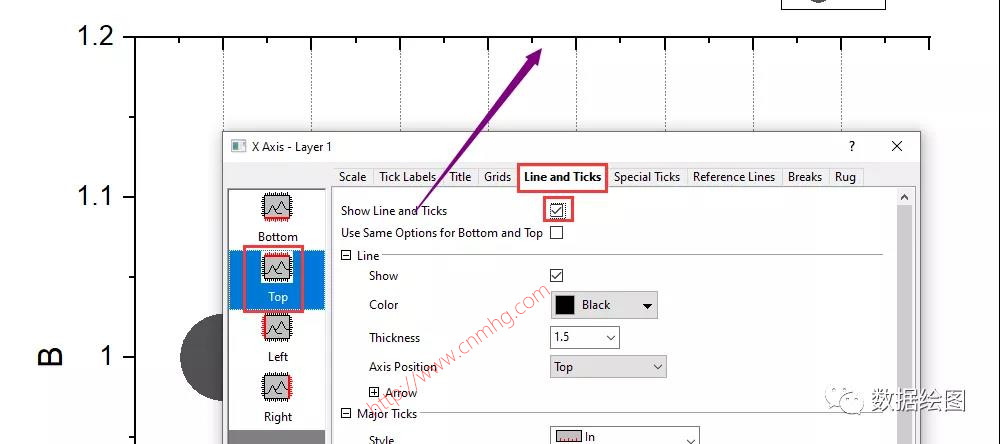

  - 切換到Line and Ticks頁面，將Top選為可見。
  - 再切換到Tick Labels頁面，將Type選為Text from dataset，Dataset Name選為C列。

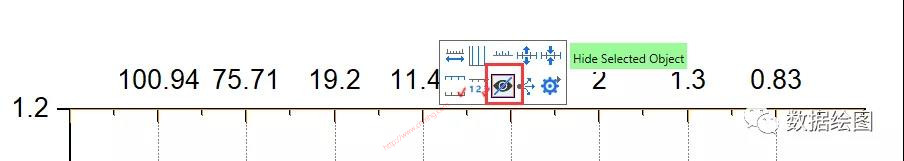

  - 使用浮動工具欄，把坐標軸等部件隱藏起來，只保留氣泡和標簽。

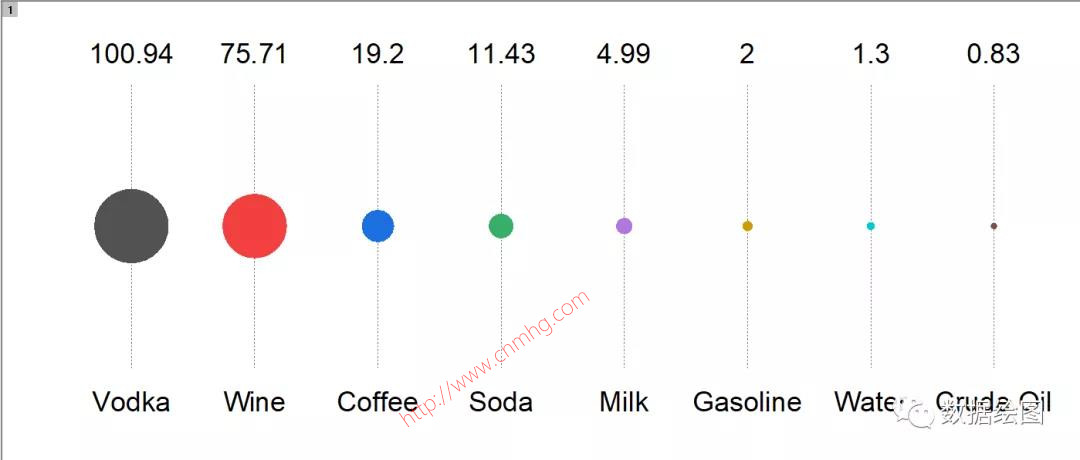

- 頁面布局：該圖的布局偏扁長，可以將頁面布局的寬度設大一些。

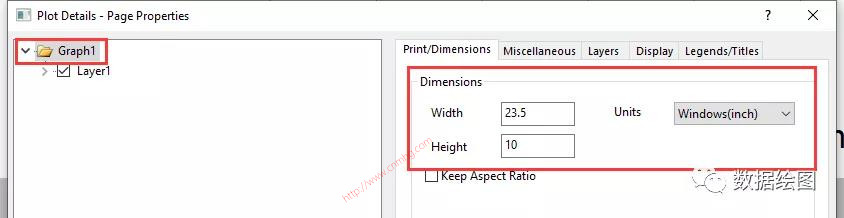

  - 雙擊圖形空白處打開Page Properties頁面，將Dimensions的比例設的寬一些。
  - 單擊激活圖層，使用鼠標*拖動**，調整到合適的長寬比。

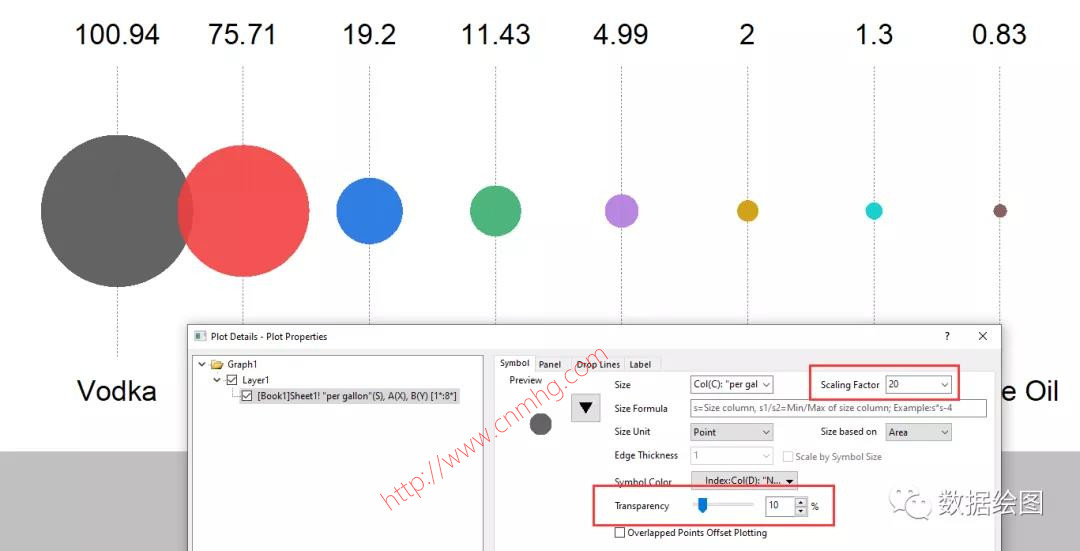

- 查漏補缺：可以調整氣泡的大小，使得更合理、美觀。
OK！
