有網友在QQ群上問為什么插入外部參照時指定插入點后圖紙沒有對齊，剛開始簡單回復他將外部參照圖紙移動到原點處就好了，后來發現問題并沒有那么簡單，這個問題還要看圖紙的狀況區別對待，之前的文章中曾經介紹過相關問題，但并不全面，這里重新總結一下不同狀況下的處理方法。

一、直接以原點作為插入點

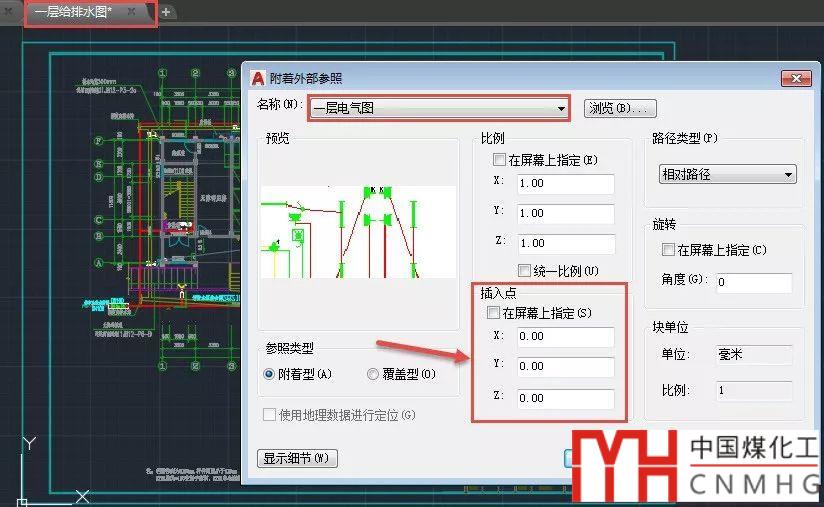

如果外部參照圖紙和當前圖紙的坐標是對應的，比如都是用相同的建筑底圖繪制的電氣圖紙和給排水圖紙，現在要進行管線綜合，可以將電氣圖紙插入到給排水圖，兩張圖在畫的時候都是以同一張建筑圖作為底圖的，坐標是對應的，在插入的時候就不需要再指定插入點了，直接用原點（0,0,0）作為插入點就好了，如下圖所示。

二、在屏幕上指定插入點

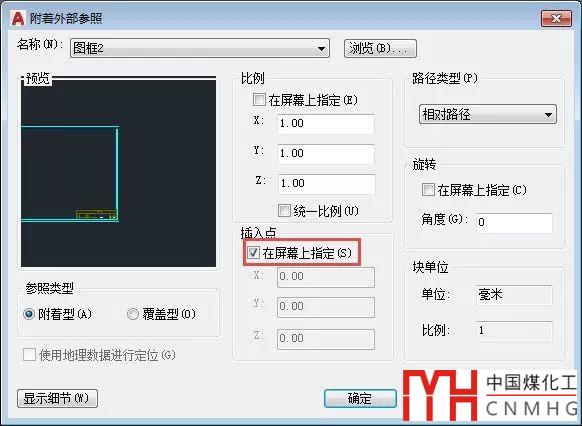

如果外部參照圖紙跟當前圖的坐標不對應，比如說我們要用外部參照插入一個圖框，在插入的時候就需要勾選“在屏幕上指定”，然后再屏幕上將圖紙定位到合適位置。這個操作也很簡單，但關鍵是外部參照原圖必須放在合適的位置，我們指定的外部參照插入點就是外部參照原圖中原點的位置。假如外部參照原圖是圖框的話，需要將圖框的左下角點移動到原點處，方便我們在插入圖框時定位，如下圖所示。

需要注意的是：

圖形必須在世界坐標系的原點位置！

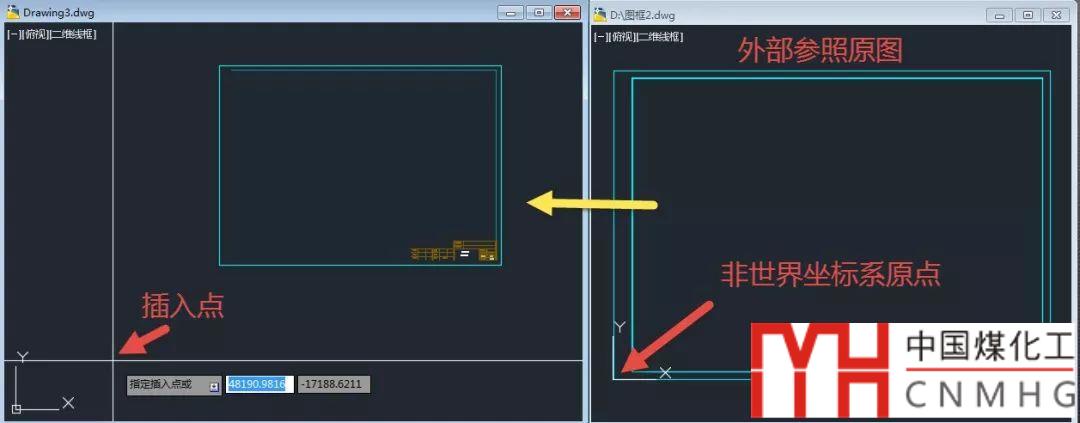

如果圖紙設置了UCS，比如圖紙的原點移動到了其他位置或者旋轉了方向，在插入外部參照的時候會看到圖紙仍會偏離我們的插入點，如下圖所示。

遇到這種情況，需要打開外部參照原圖，輸入UCS，回車，再回車，恢復成世界坐標系，然后再將圖形移動到原點處，保存外部參照圖紙。

用戶坐標系UCS的常規應用和設置

為什么CAD圖紙作為外部參照插入時位置變了？

三、插入后再移動圖紙進行定位

如果我們插入的外部參照是別人還在繪制的圖紙或者已經被作為外部參照在其他圖紙中使用，也就是沒有權限或者不能再修改外部參照原圖的時候，那我們只能在外部參照圖紙插入后用移動M功能來對齊和定位外部參照圖紙了。

四、單位不一致，就需要調整單位

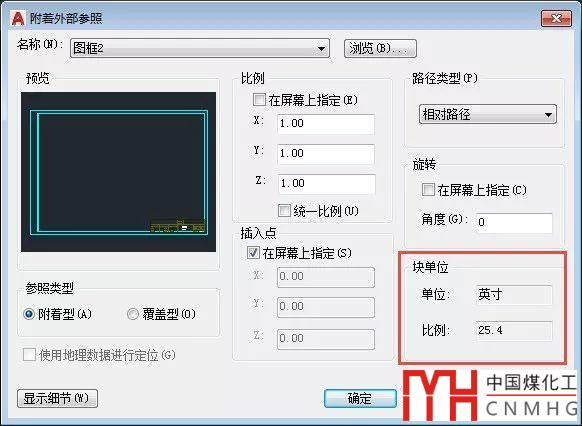

如果插入外部參照的時候沒有設置比例，但發現插入后外部參照變得特別小或特別大，就需要注意一下插入外部參照對話中的“塊單位”參數，如下圖所示。

假如兩張圖紙是按照相同單位繪制的，出現上述情況說明某一張圖紙的單位設置錯了，打開外部參照原圖，輸入UN回車，將單位設置成與當前圖相同就可以了。之前文章介紹過，這里就不再詳細講了。

CAD的單位設置相關問題和功能

為什么CAD外部參照插入后圖形不匹配？

如果兩張圖本身就不是按照相同單位繪制的，通過這種轉換后兩者的尺寸才能一致，就不會出現圖形不匹配的問題，也就不需要調整了。

原以為很簡單的問題，沒什么可寫的，可仔細想想，需要注意的問題還挺多。其實只要在畫圖之前就清楚圖形之間相互參照的方式，大家按照相同的單位、坐標、規范來繪制圖紙，在插入?yún)⒄盏臅r候通常不會有這些問題。
