之前總有人問為什么圖紙中軸號看不到了，或者屬性塊的屬性值看不到了。但前幾天卻有人問了一個不一樣的問題，他的圖塊只希望看到其中一個屬性，但在圖中不想看到的屬性也顯示出來了，將這個圖塊復制到另一張圖紙中，卻是正常的，只顯示了希望看到的屬性，這又是為什么呢？

其實這兩種問題都是類似的，屬性本身是可以設置是否可見的，此外有變量控制屬性是都顯示或都不顯示，還是根據屬性本身參數設置來確定是否顯示。

除了參數和變量外，還有其他情況，圖中已插入的圖塊和新插入的圖塊屬性也可能不一樣。

經過跟網友交流后發現有很多種情況，這里將將各種情況總結一下，跟大家分享一下。

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

一、某些屬性塊的屬性可以看到，有些屬性看不到。

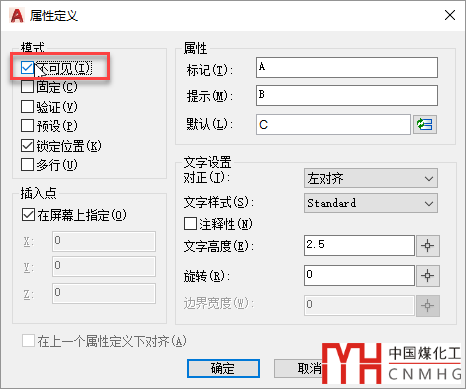

圖塊的屬性本身是可以設置成不可見的，有時希望通過屬性值來區分或過濾圖形，但不希望這些屬性值顯示在圖紙中時，可以將圖塊屬性值設置為不可見，如下圖所示。

屬性被設置不可見后，常規狀態下這個屬性是不會顯示的。

二、所有屬性塊的屬性都不顯示

如果圖紙中所有屬性塊的屬性都不顯示，而且有些圖塊的屬性并沒有設置不可見，現在也變成不可見了；新創建的的屬性塊的屬性也不顯示，這種情況可以判定是ATTMODE（ATT是屬性ATTRIBUTE的簡寫）變量的影響。

ATTMODE變量可以設置成0,1,2，設置成不同值的作用如下。

而那位網友圖中本來設置為不可見的屬性也顯示出來，就是因?yàn)槟菑垐D紙的ATTMODE被設置為2了，而其他圖紙的ATTMODE還是默認值1，因此復制到其他圖紙就又顯示正常了。

不知道什么版本還增加了一個跟變量ATTMODE作用類似的命令：ATTDISP，也有三個參數，跟ATTMODE設置成0、1、2類似，它的設置如下：

• 普通（N）

  恢復每個屬性的定義的可見性設置。只顯示可見屬性。不顯示不可見屬性。

• 打開(ON)

  使所有屬性可見，替代原始可見性設置。

• 關閉(OFF)

  使所有屬性不可見，替代原始可見性設置。



三、部分圖塊后圖塊部分屬性不可見，進入塊編輯器可以看到屬性

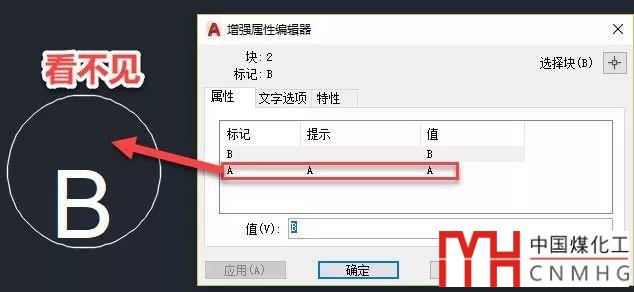

如果圖面上看不到屬性，但雙擊圖塊在彈出的增強屬性編輯器中可以看到屬性，如下圖所示。

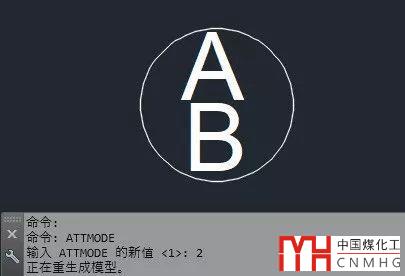

遇到這種情況，可以先將ATTMODE設置為2，看看屬性是否可以顯示，如果屬性顯示出來了，那就說明此屬性本身被設置為不可見了，如下圖所示。

當然也可以選中圖塊后右鍵，選擇塊編輯器，進入塊編輯器后看能否看到此屬性，如下圖所示。

設置為不可見的屬性的目的是：圖塊看起來完全一樣，但屬性值不同，利用不同的屬性值可以做統計或其他處理。

如果希望屬性變成可見，可以在塊編輯器里選中屬性后在特性面板將不可見設置為否。

四、在圖面上可以看到屬性，但進入塊編輯器中卻看不到屬性

上面兩種情況屬于比較正常的情況，但有一些比較奇怪的圖塊，在圖面上和增強屬性管理器中都可以看到屬性，說明屬性并沒有設置為不可見，但進入塊編輯器后卻看不到這個屬性。

遇到這種情況，可以重新插入一個此圖塊試試，如果發現新插入的圖塊此屬性消失，則有可能是這樣的情況。

剛開始定義的圖塊有屬性，進入塊編輯器里刪除屬性，之前插入的圖塊屬性會保留，但后插入的圖塊是沒有屬性的。

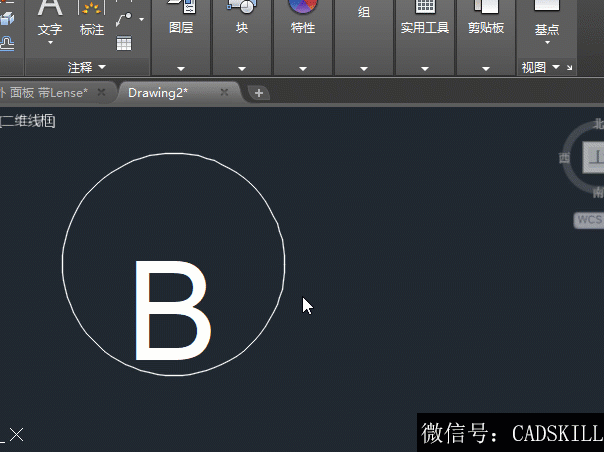

可以看看重現這個問題過程的動圖。

之前插入的塊參照中的屬性仍會保留，但圖塊定義中的屬性值卻被刪除了，所以出現這種情況是正常的，在塊編輯器中添加屬性也會是這種情況。不過我們通常不會這么操作，出現這種情況通常是某些專業軟件生成圖塊。

CAD編輯圖塊添加了屬性后為什么屬性不更新？

有些專業軟件中用專業軟件的功能插入的圖塊有屬性，但直接用插入I命令插入的同名的圖塊卻沒有屬性，不太清楚這些程序是怎么處理的，也許是在圖塊插入時用程序添加了一個屬性，所以在圖塊定義中并沒有屬性。

五、增強屬性編輯器里能看到屬性，但圖面上和塊編輯器中都看不到屬性

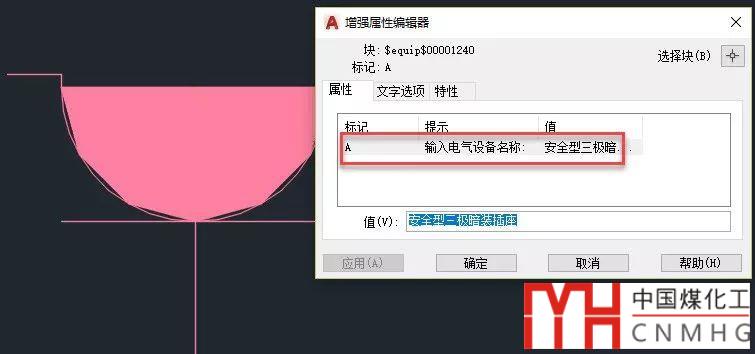

在圖面上屬性看不到可能是屬性本身被設置為了不可見，如果在塊編輯器中看不到屬性可能像上面第三點說的那樣是因?yàn)閷傩栽趬K編輯器中被刪除了。還有一種特殊的情況，是天正等專業軟件對圖塊進行了特殊處理，將屬性值的文字高度設置得特別小，其實在塊編輯器中是有的，只是很小，看不到，如下圖所示。

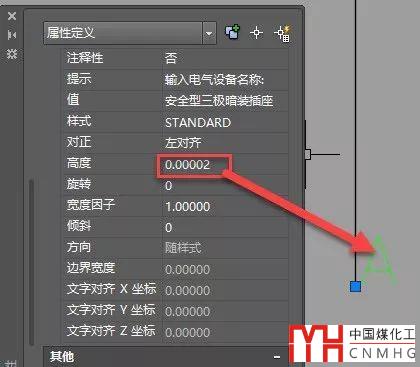

如果在增強屬性編輯器中切換到“文字選項”選項卡，可以看到這個文字的高度可能是0.008或更小，如0.0002，知道是字高設置得特別小了以后，進入塊編輯器中就可以想辦法找到了這個屬性文字，如下圖所示。

天正軟件這么做的目的就是為了給圖塊加一個屬性，但不讓大家看到，但軟件可以通過這個屬性判斷這個圖塊是什么設備。既然已經社會設置為不可見，其實完全沒有必要將文字設置得這么小，我第一次遇到類似情況的時候都沒有注意，有網友提醒才知道的。

如果自己做圖塊，顯然就沒有必要這么做了。

這是我目前了解到的屬性在圖面或塊編輯器中看不到的幾種情況，大家遇到類似的情況的時候可以自己分析一下是什么情況，如果還有其他情況請留言。
