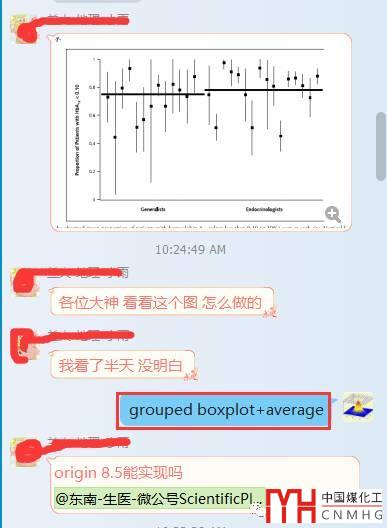

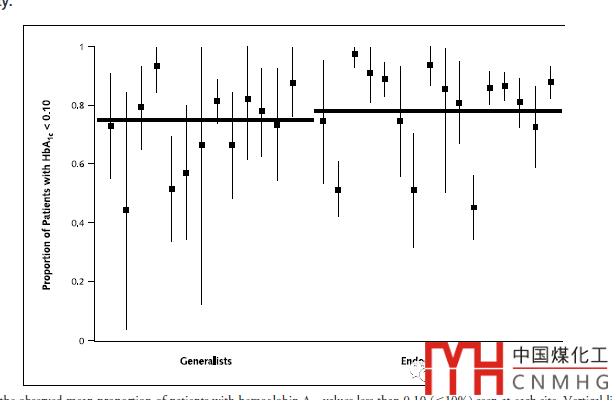

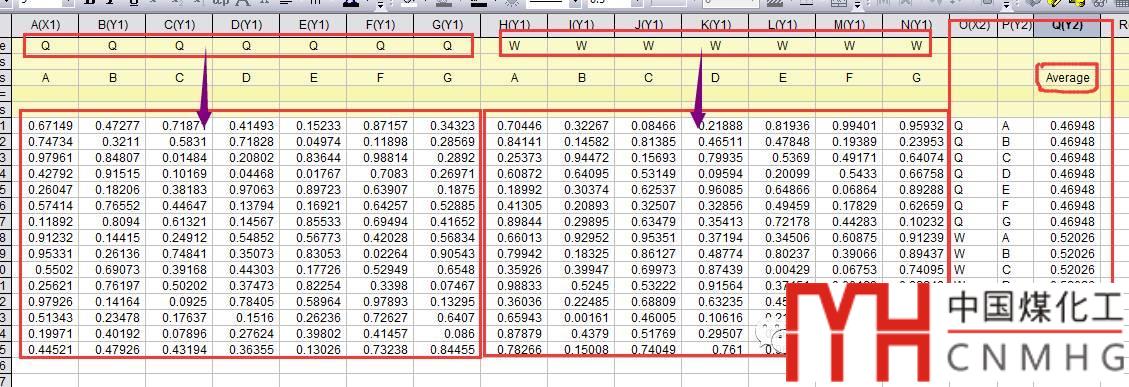

示例數據：分成Q和W兩組，組內有A~G七組數據，右側為Q和W組的平均值。

1. 繪制grouped boxplot圖

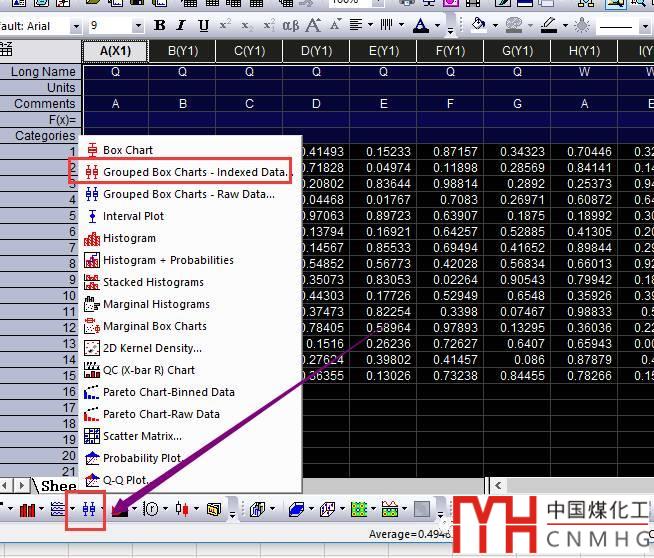

   1. 插入Grouped Box Charts-Raw data





   2. Group Number選2，1st Group Raw等按實際情況選擇，改例分別選擇Long Name和comments。

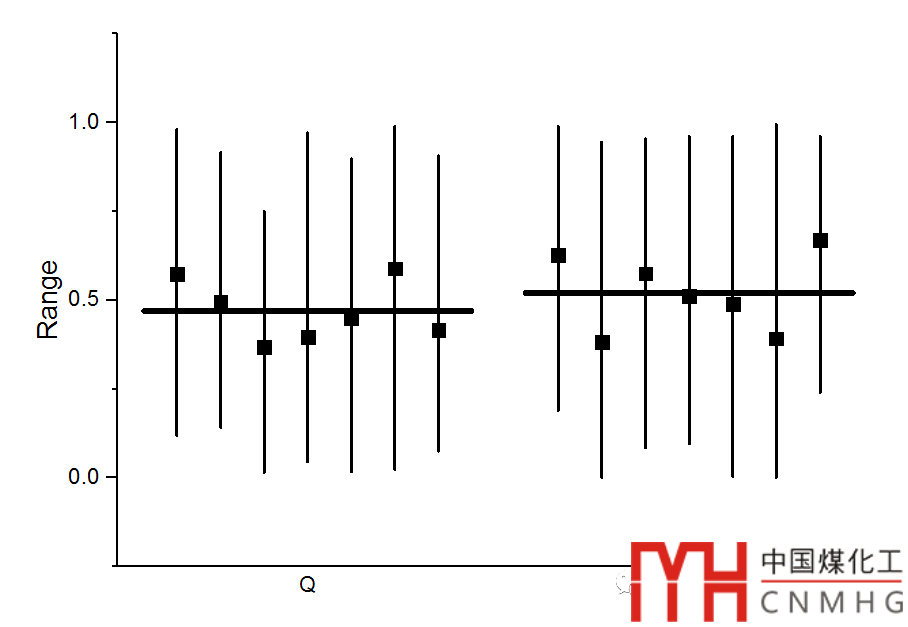

   3. 畫好grouped boxplot圖

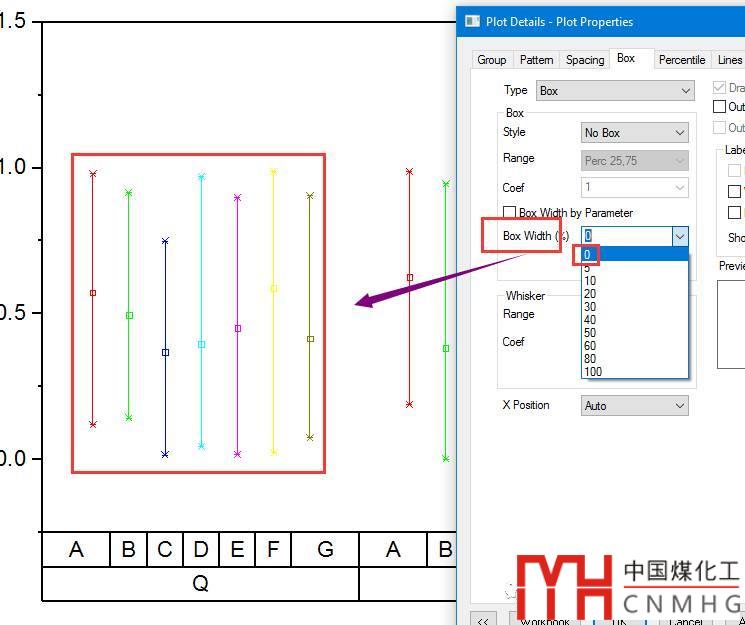

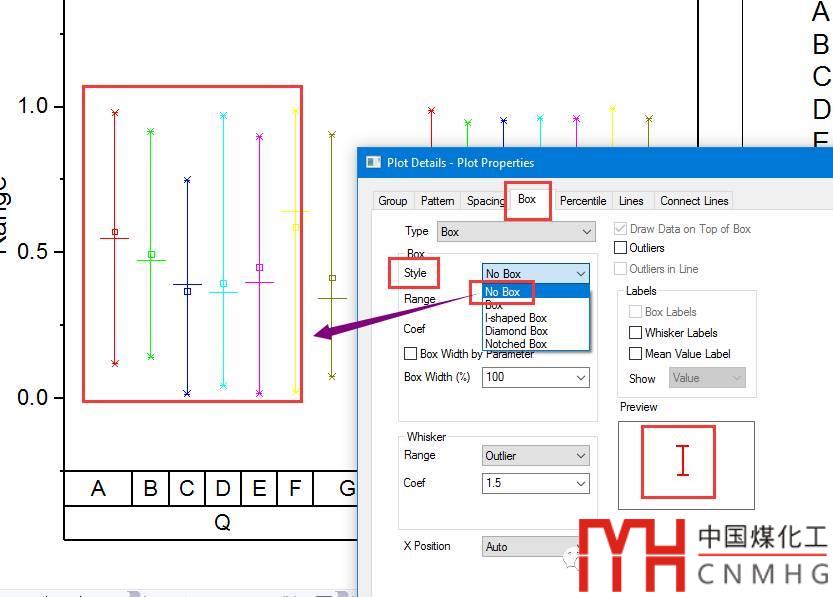

   4. 設置不顯示box：style選No box，Box width設為0。

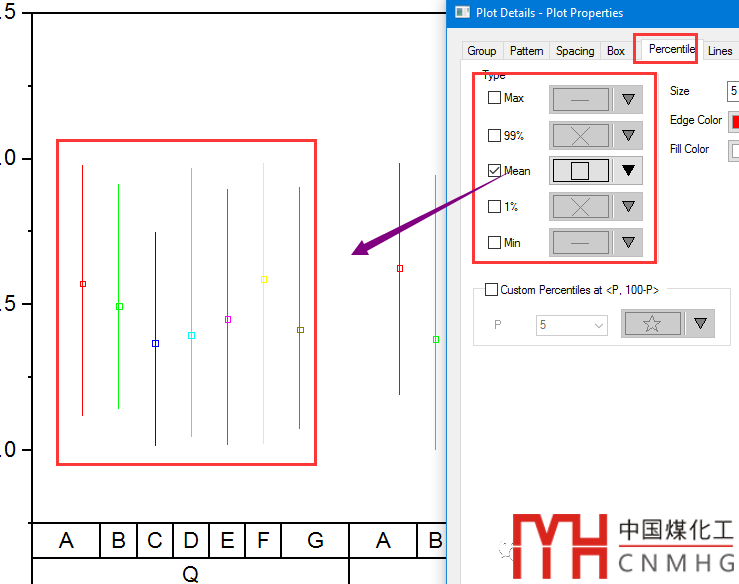

   5. 在Percentile選型里只勾選Mean。

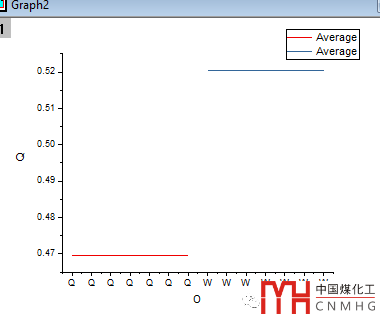

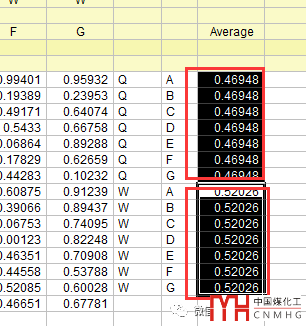

2. 繪制均值圖：如下圖所示設計均值數據，按住CTRL鍵，分別選擇Q和W組的數據，繪制Line圖。【特別注意】









3. Merge

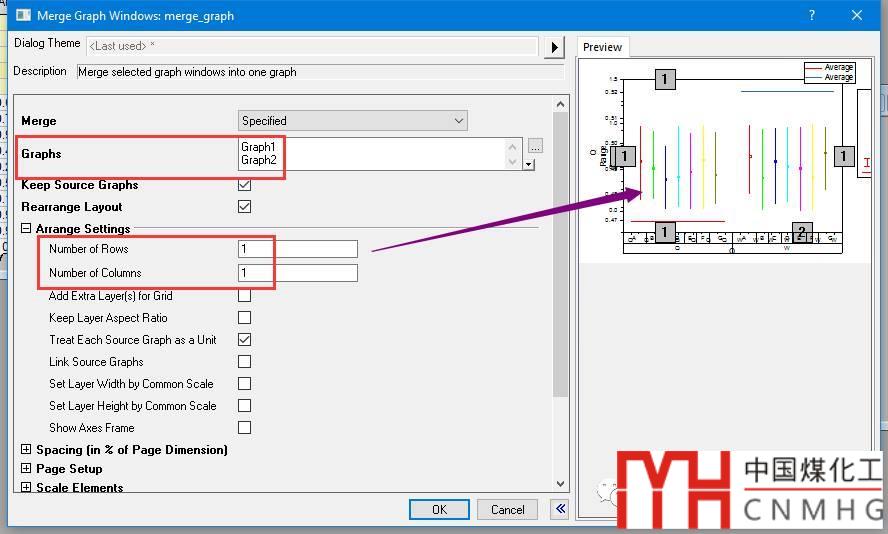

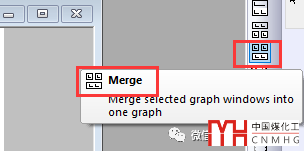

   1. 選擇Merge合并上述兩個圖形







   2. Arrange Settings里設為1行1列

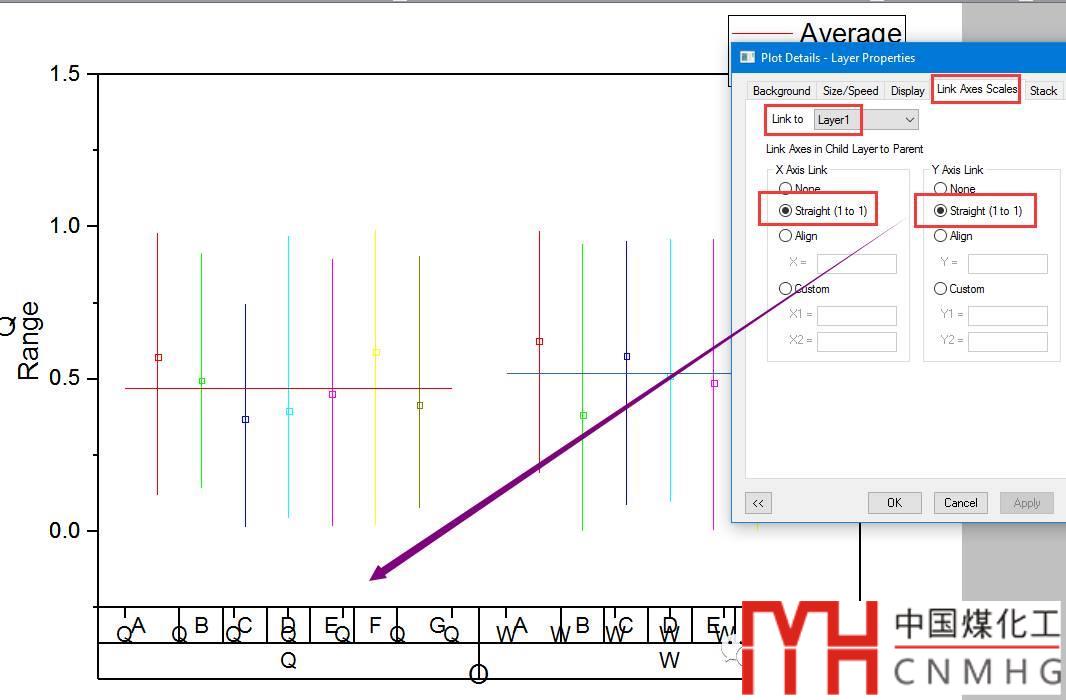

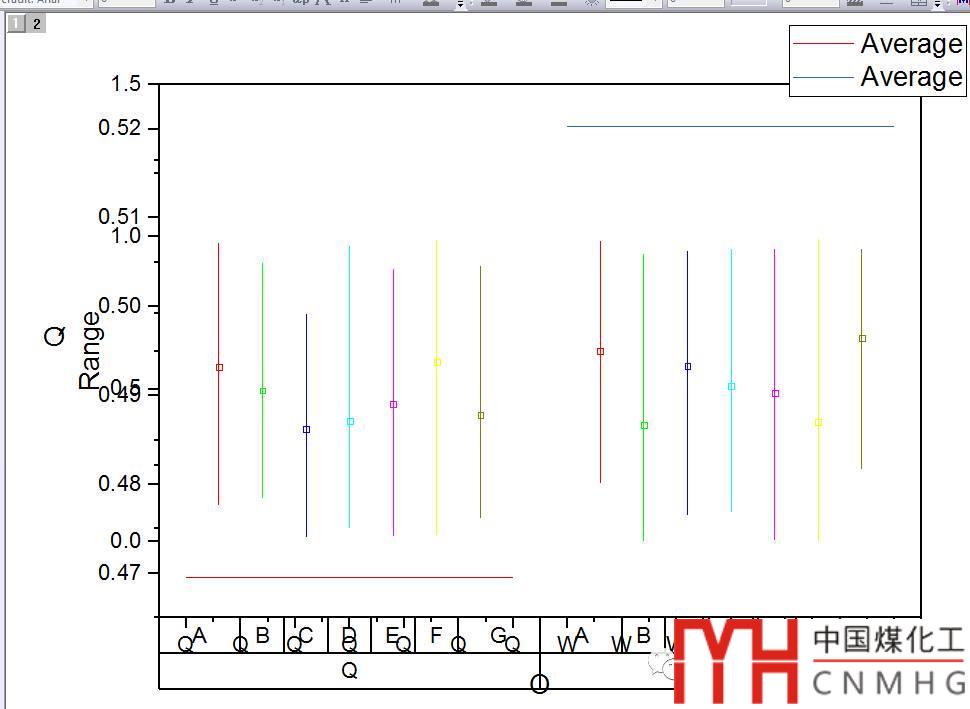

   3. 合并后的圖形中坐標軸沒有完全重疊，需要進一步調整：打開layer properties對話框，在Link Axis Scales中將圖層2Linked to Layer 1，X和Y軸的Scale Link均是Straight (1 to 1)。









   4. 去掉圖層2的坐標軸、坐標軸標簽和坐標軸標題

   5. 設置圖層1中X軸的格式：

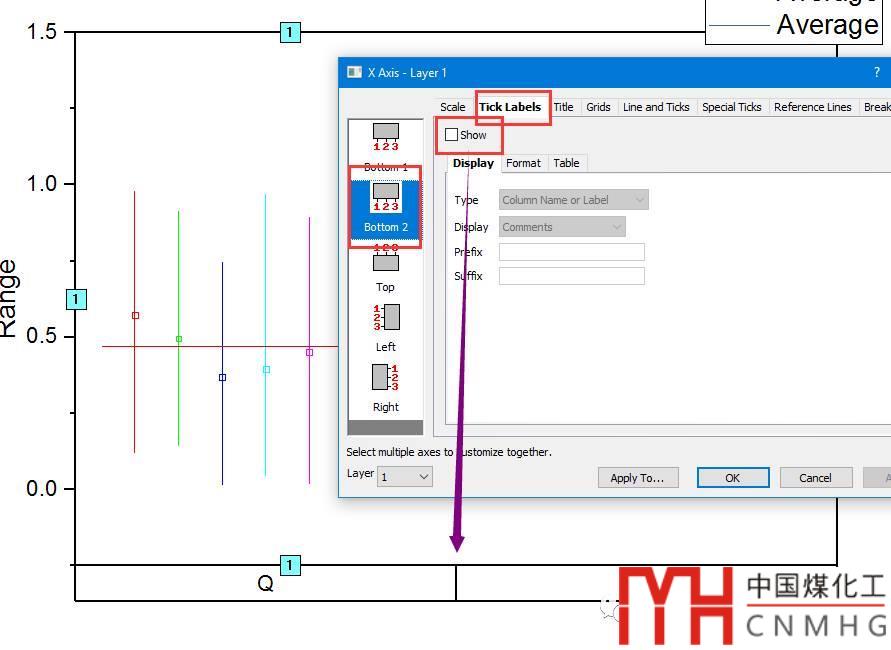

      1. 勾選掉Bootom 2的show，即不顯示





      2. Bootom 2的設置如下圖所示





   6. 線型、顏色的進一步設置，最終結果如圖所示。



所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
