Aheat map(or heatmap) is a graphical representation of data where the individual values contained in a matrix are represented as colors.（引自Wikipedia）

熱圖在生物信息學領域使用的比較多，比如用于表示基因的上調與下調。Origin內置了模板（至少Origin Pro 2017 SR2版本有，老版本有沒有我不清楚），方便繪制Heatmap圖。

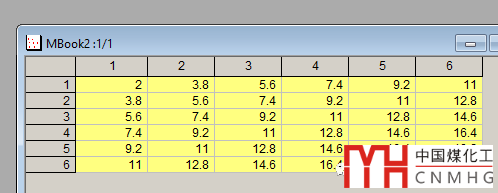

1. Heatmap一般使用Matrix格式的數據繪制，舉個簡單的例子：

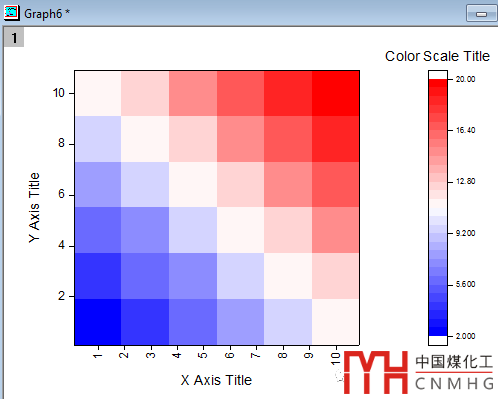

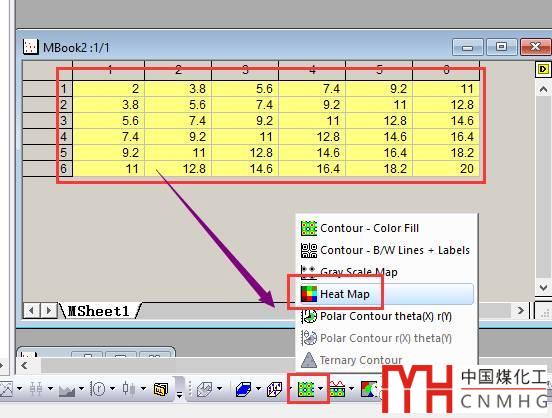

2. 選擇插入Heatmap圖

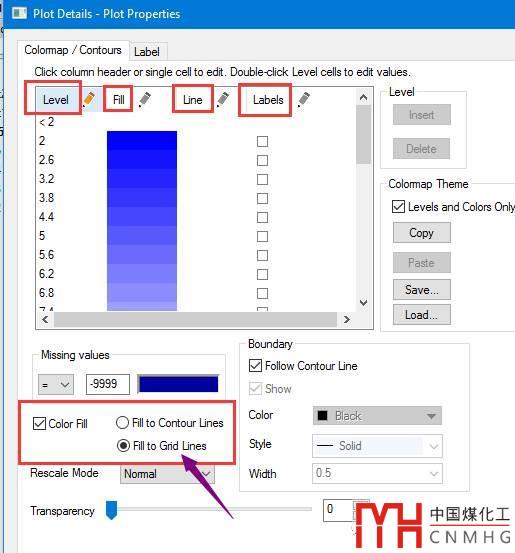

3. 雙擊Heatmap圖打開格式設置窗口Plot Details-Plot Properties，與Contour圖類似，可以設置Level、Colormap、Label和Line，后面的Label標簽下可以設置Label的格式。【點我打開Contour圖的設置方法】

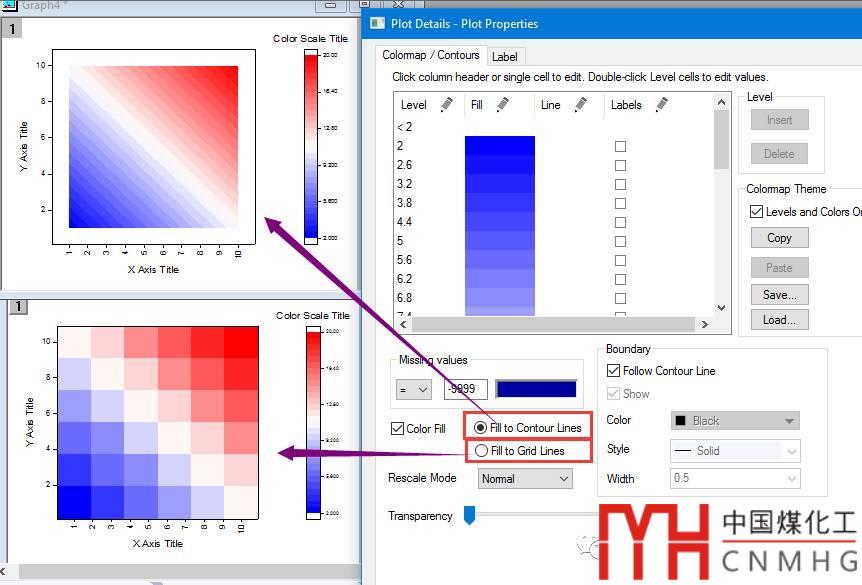

4. 重點關注的時下面的Color Fill選項，去掉勾選圖形會變成一片白；改選為Fill to Contour Lines會變成Contour圖；選擇Fill to Grid Lines則是Heatmap。不信？你自己試試看。

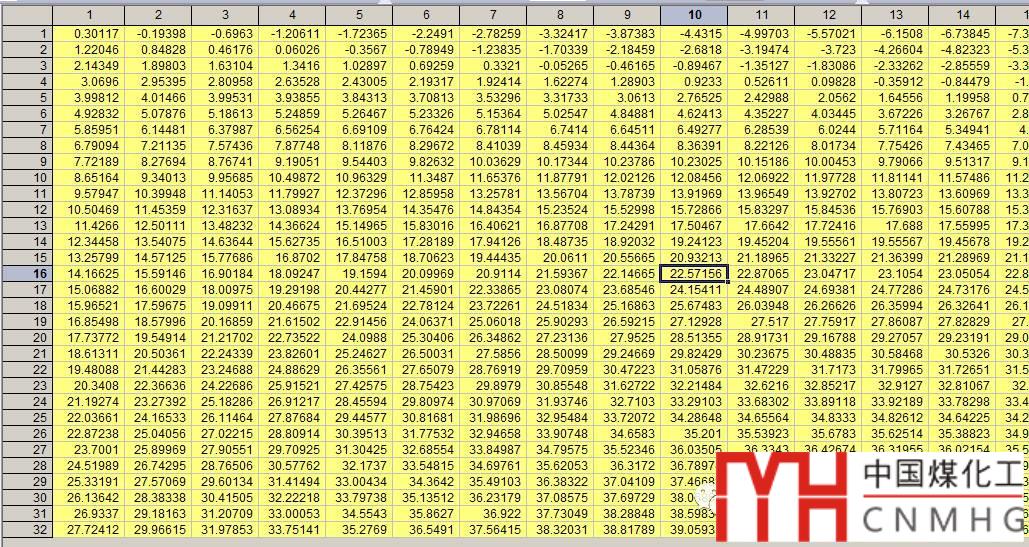

5. Heatmap可以說是一種特殊的Contour圖，因此Origin軟件將其歸屬到Contour圖的標簽下。使用另一組數據來看看二者的區別與聯系。

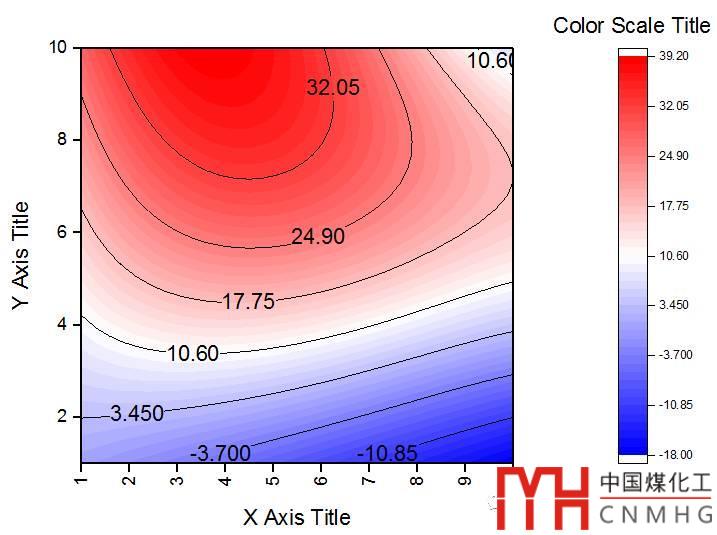

6. 這是Contour圖

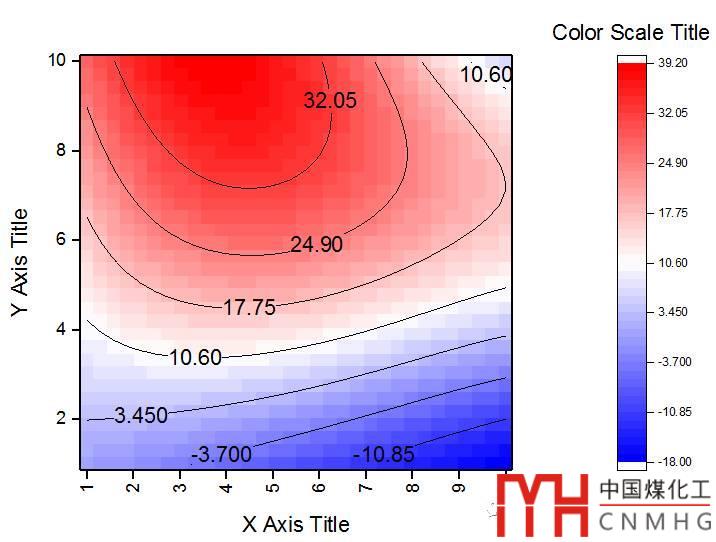

7. 這是Heatmap圖







8. 這是二者的比較，有什么相同和不同嗎？



后續將接受不同熱圖的繪制方法，敬請期待！

所用軟件：OriginLab OriginPro 2017 @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
