你是否遇到這樣的情況，求爺爺告奶奶的請人幫忙做了個機構表征，結果，結果是打印的！沒有電子版，沒有電子版，沒有電子版， 你讓我咋分析，咋繪圖，咋發SCI!

不用著急，本次介紹OriginLab中 Digitizer 插件，用于從圖形中讀取數據（即數字化），解決你的難題。本文介紹散點圖的電子化。

1. 單擊 Digitize Image 按鈕，選擇要數字化的圖形。

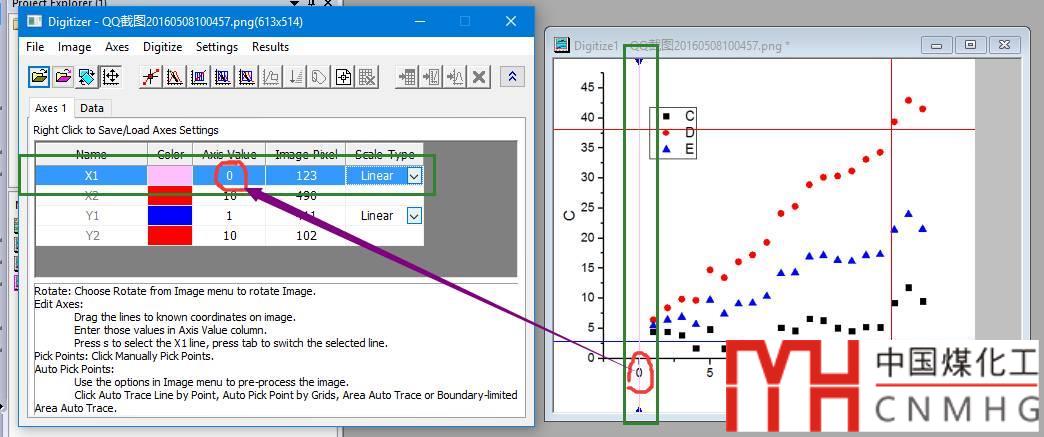

2. 校準坐標軸（關鍵步驟）。

   2.1 調整X1，X2,Y1和Y2的位置（即 Image Pixel ），并輸入相應軸的坐標值。

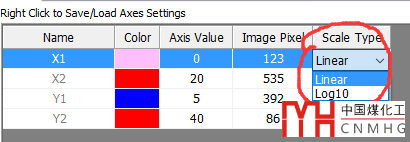

   2.2 同時可以選擇坐標軸數值的格式，線性的還是對數的。

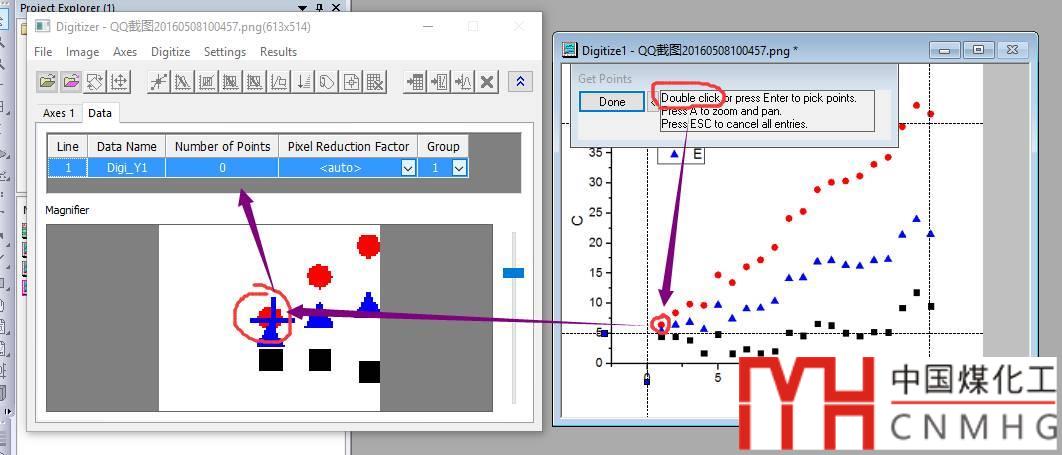

3. 點擊 Pick New Points 按鈕，按順序雙擊鼠標選擇數據點，完成后點擊 Done 返回。

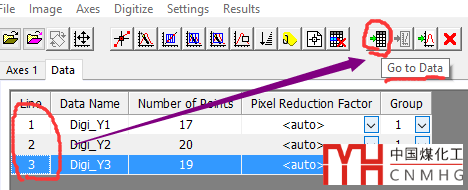

4. 完成第一組數據后，點擊 New Line 按鈕添加新的數據組，同樣的方法完成剩余散點圖的數字化。

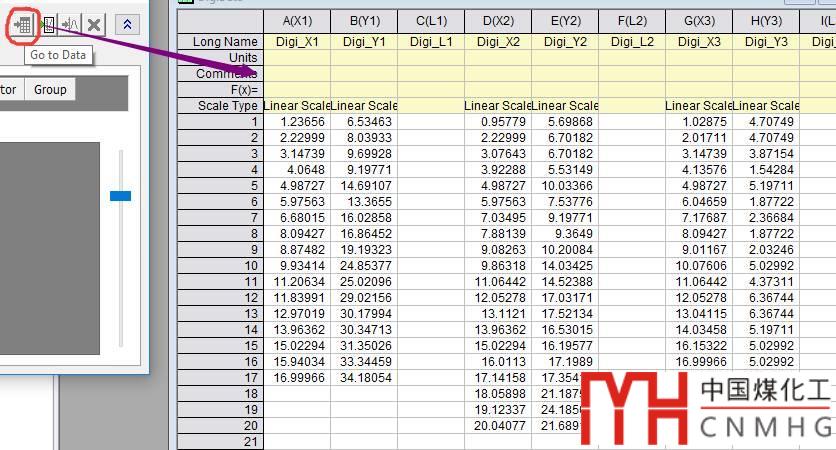

5. 單擊 Go to Data 按鈕跳轉到數字化生成的數據列表，可見對應的三組數據。

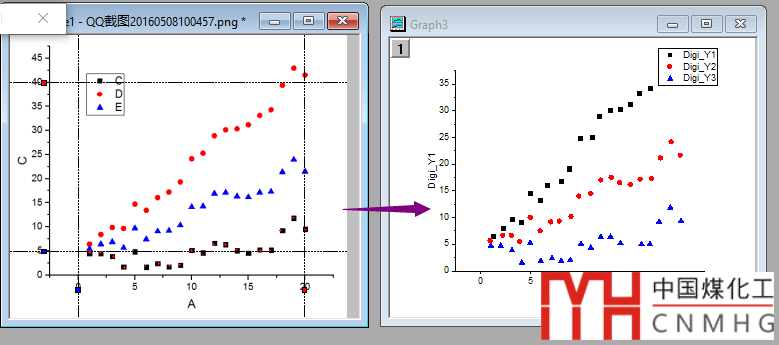

6. 繪制散點圖，是不是和原來的圖形基本一致，SCI在望了。




所用軟件：OriginLab 2016 pro @Windows 10 pro。
