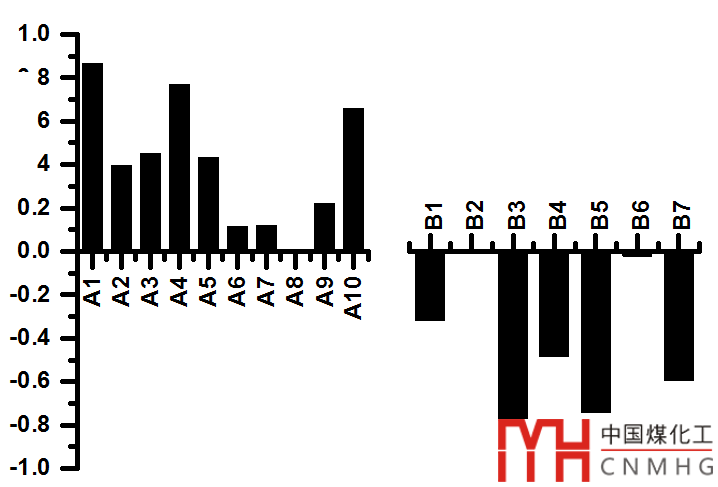

分布在橫軸兩側的組合柱狀圖能夠顯著地表示不同取值的兩組數據的差異，我稱之為UPs&DOWNs 組合柱狀圖。

1. 兩組數據，正負取值相反。

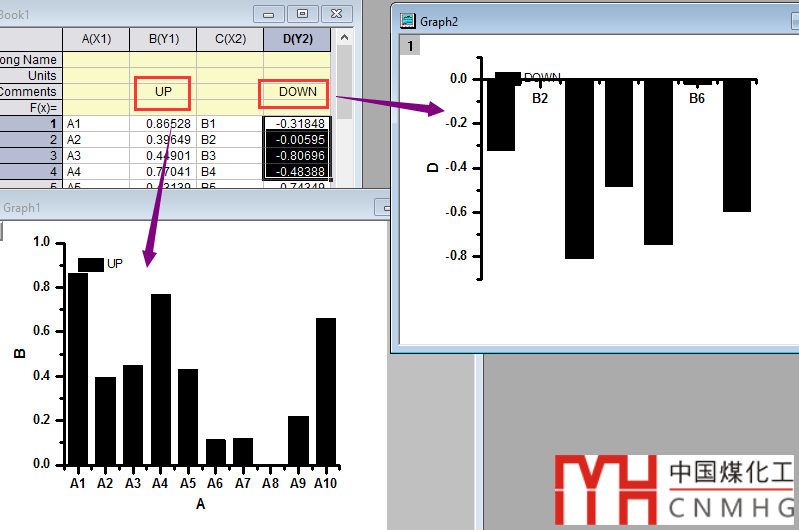

2. 分別作柱狀圖。

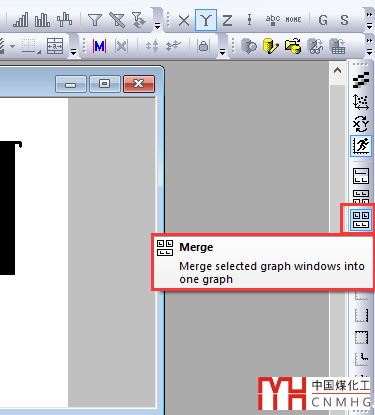

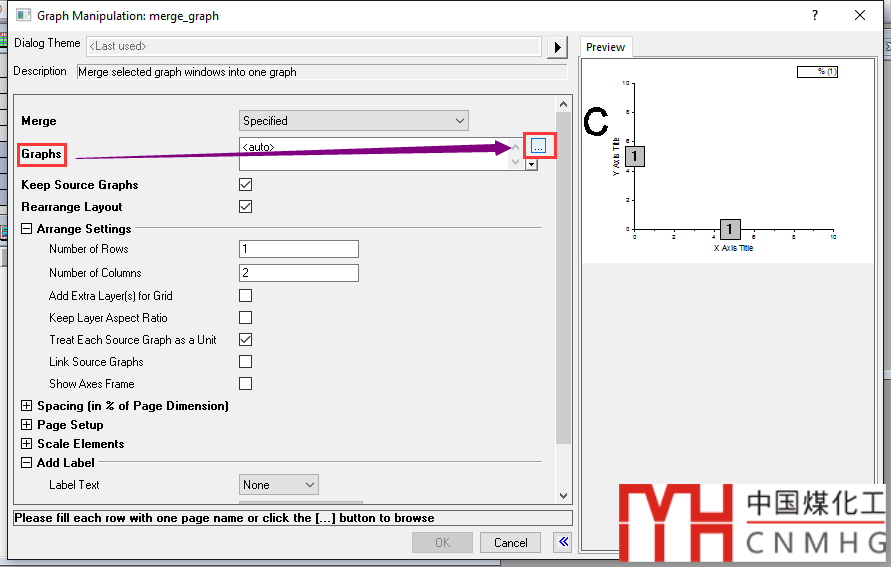

3. 組合兩個圖形，分布為1×2，即1行2列。

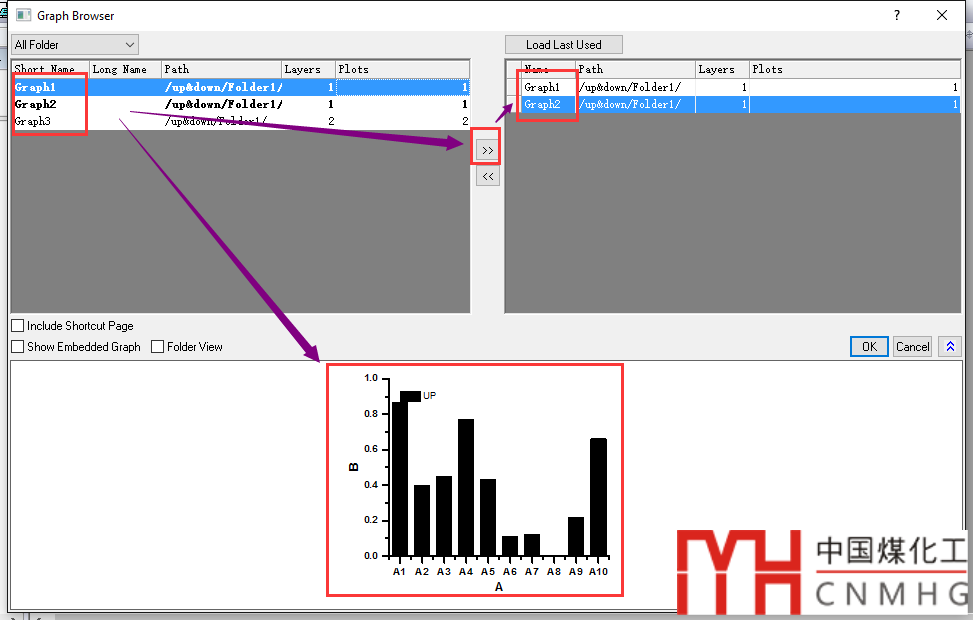

   1. 取值要組合的圖像

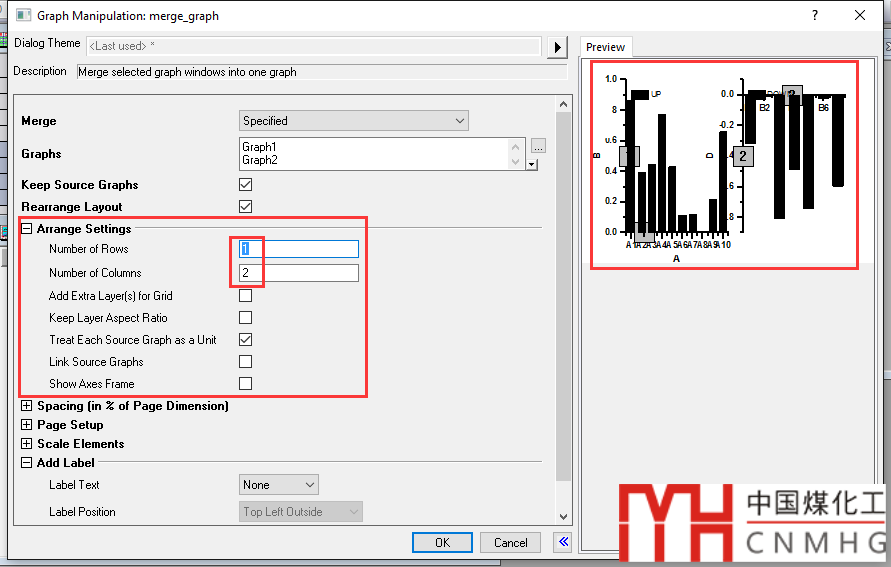

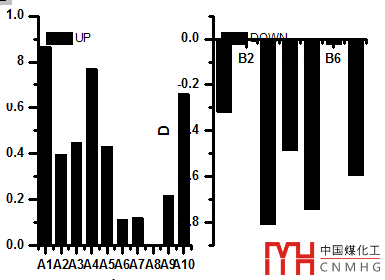

   2. 調整布局，1行2列。

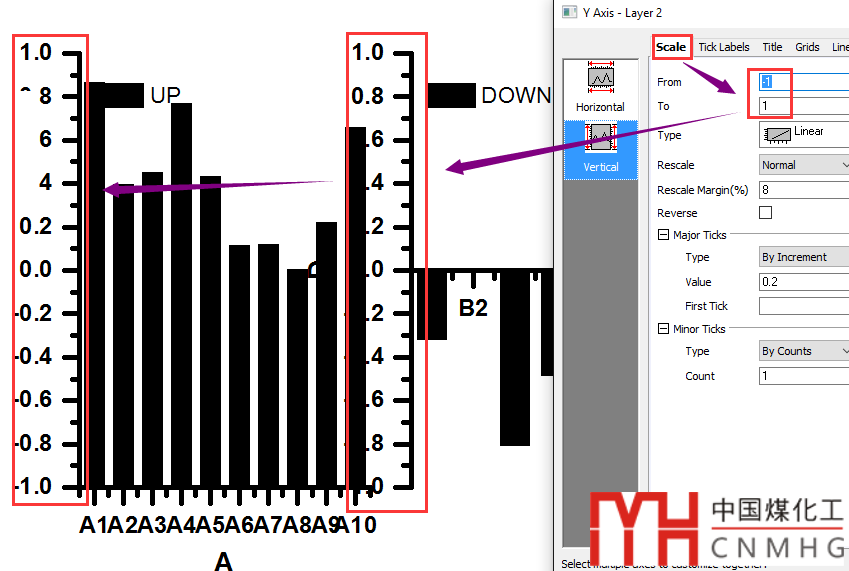

4. 調整y軸的范圍，使得兩個圖層的范圍一致

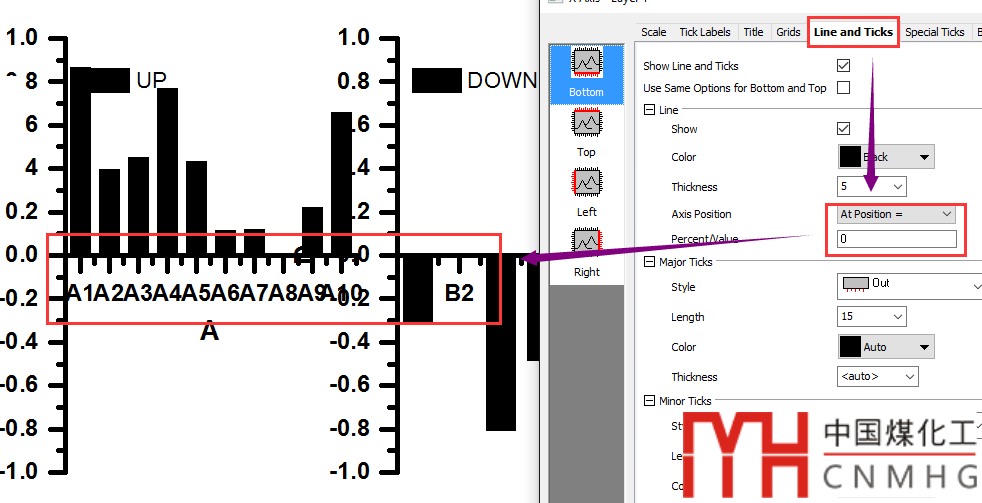

5. 調整圖層x軸的位置為0。







6. 旋轉x軸標簽，使得與x軸平行，便于顯示全部標簽。

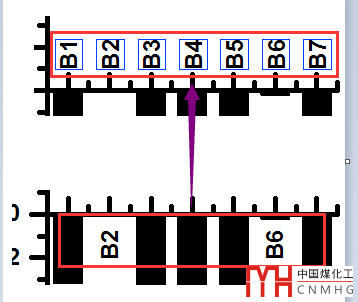

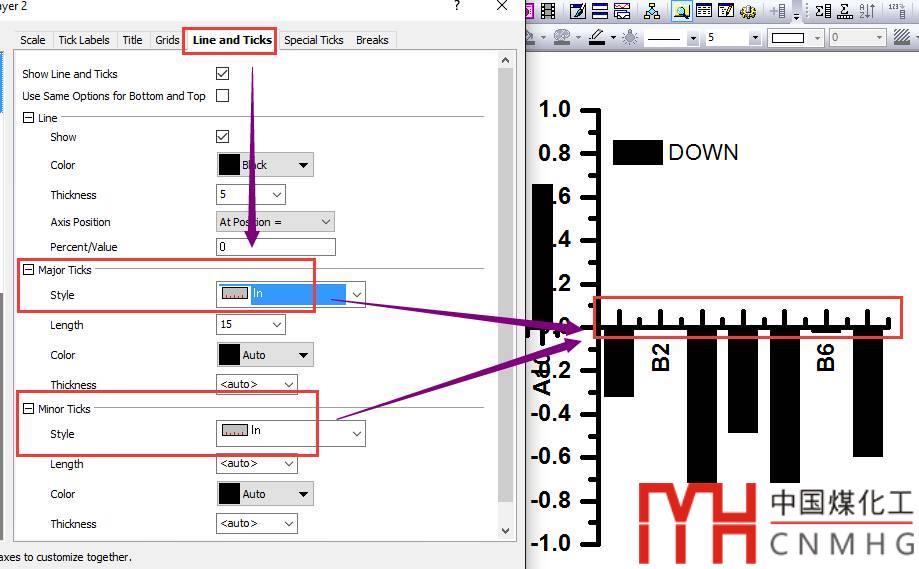

7. 調整右側圖層x軸ticks的方向，使其在x軸上方，同時移動其標簽到ticks上方。








8. 去除圖例、x軸的標題、右側圖層的y軸及其標簽等元素。

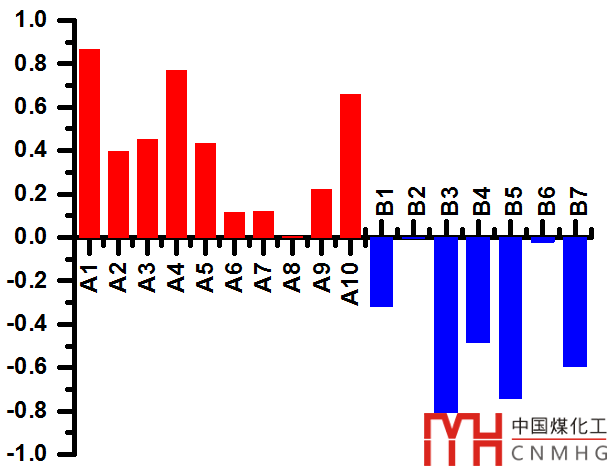

9. 移動右側圖層使之靠近左側圖層并使之x軸對齊，調整顏色，調整兩個圖層的寬度使得兩個圖層中的柱寬基本一致。








   ---

   所用軟件：originlab 2015 pro @windows 10 pro。
