光纖連接器用來連接光纖（光纜）和通信模塊，市場上有各種各樣的光纖連接器，其專業名詞常常讓新入行的小伙伴一頭霧水。今天這篇文章我們就對各種類型的光纖連接器進行總結介紹。

從外形上分，光纖連接器可以分為：FC型、SC型、LC型、雙錐型、MU型、ST型等等。

FC型連接器最早是日本NTT公司研發，FC是英文“Ferrule Connector”的縮寫，其意為“金屬套連接器”。FC連接器用螺絲鎖緊的方式進行緊固，抗拉強度高。FC連接器可用于單模光纖（monomode fiber）或多模光纖（mutimode fiber），如下圖：

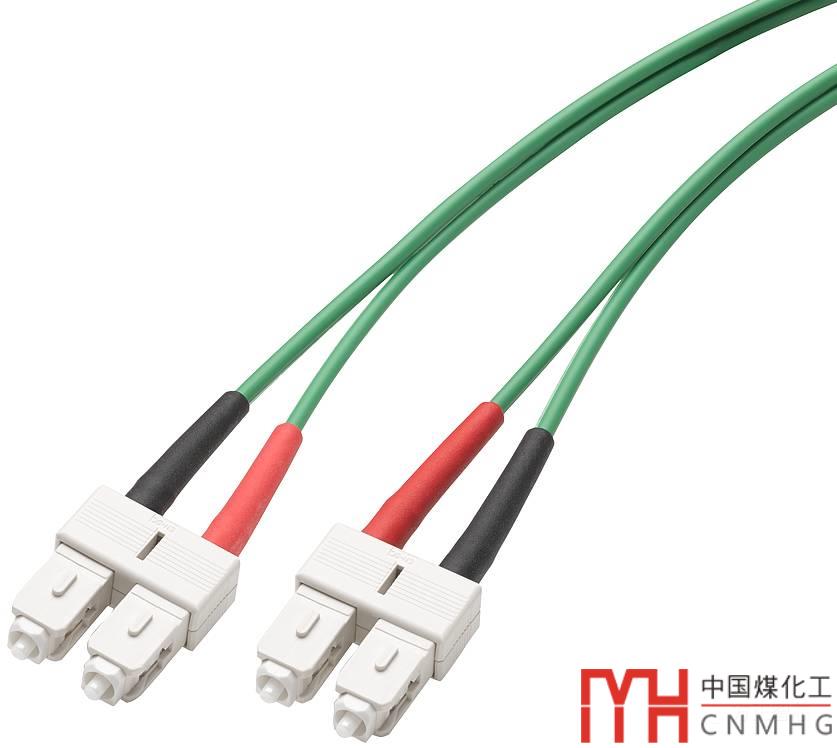

SC型光纖連接器由日本NTT公司研發，其外殼采用模塑工藝，用鑄模玻璃纖維塑料制成，呈矩型；SC連接器緊采用插拔銷閂式進行緊固，不需旋轉，插拔操作方便，價格低廉，介入損耗波動小，抗壓強度較高。如下圖：

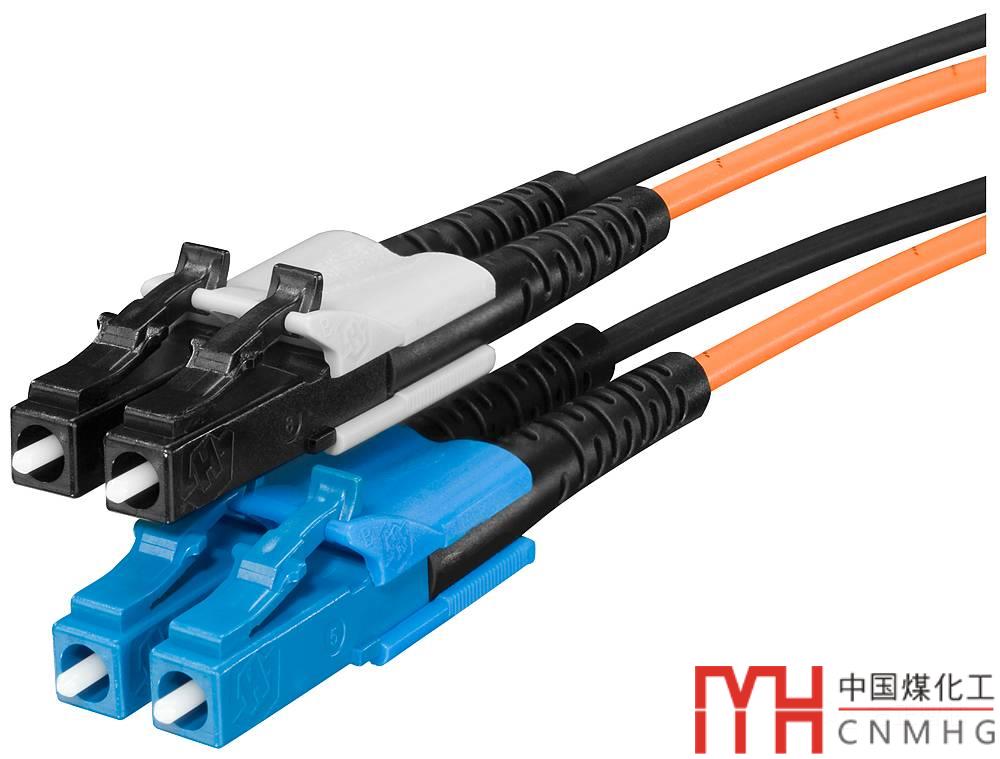

LC型連接器是由著名Bell（貝爾）實驗室（美國）首次研發出來的，它采用模塊化插孔（RJ）閂鎖機理制成，操作方便。LC型連接器所采用的插針和套筒的尺寸為1.25mm，是普通SC、FC等尺寸的一半。LC連接器如下圖：

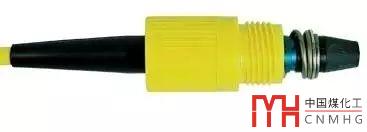

雙錐型連接器（Biconic Connector）：由美國貝爾實驗室開發研發，它兩端的圓筒插頭呈圓錐形，內部裝有雙錐型的塑料套筒。因兩端都呈錐型而得名，故名雙錐型連接器，如下圖：

根據光纖連接器端面形狀及研磨程度的不同，光纖連接器又可分為：PC型、SPC型、UPC型和APC型。

PC型是英文"Physical Contact"的縮寫，中文翻譯為“緊密（物理）接觸”；SPC為“超級緊密接觸（Super Physical Contact）”的縮寫；UPC為“極端緊密接觸（Ultra Physical Contact）”的縮寫；從性能上區分，UPC最優，SPC次之，PC稍差。這里的性能，是依回波損耗量為依據的。

回波損耗是指在光纖連接處，后向反射光（連續不斷向輸入端傳輸?shù)纳⑸涔?相對輸入光的比率的分貝數?；夭〒p耗愈小愈好，以便減少反射光對光源和系統的影響。PC型的回波損耗為“-35dB”；SPC型為“-40dB”;UPC型為“-55dB”。

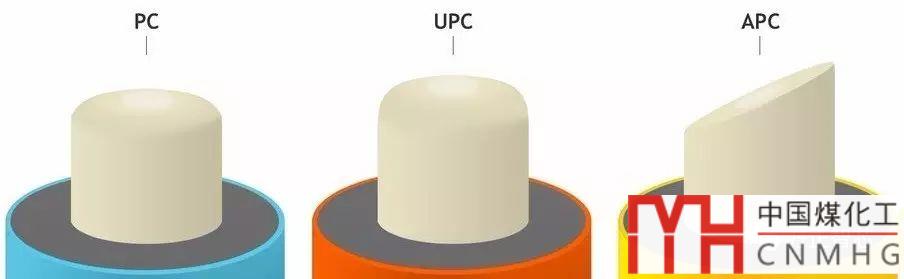

APC是英文“Angled Physical Contact”的縮寫，即“有角度的物理接觸”。APC型光纖接頭的端面被磨成了一個8度角，目的是為了更大程度上減少回波損耗。工業上要求APC型光纖連接器的的回波損耗應小于“-65 dB”。下圖是PC、UPC和APC的對比：

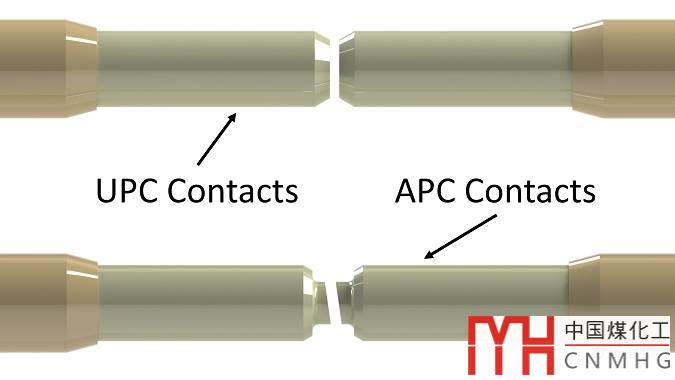

原則上不同型號的光纖連接器不能混合連接，但由于PC、SPC和UPC型都是平面的，連接到一起一般也不會對連接器造成損害。而APC型連接器則完全不同，由于它有一個角度，如果與其它型號（比如 UPC型）相連接，則會造成機械性的損壞。因此APC型的連接器只能和APC型的相連接。如下圖：

一般我們說光纖連接器的類型時，要說明其外型和端面，比如當看到FC/PC光纖連接器，就知道它的外型是FC型，其端面研磨是PC型，這樣我們就知道用什么樣的底座與其相連接。

好了，關于光纖連接器就先介紹到這里了。

如果你喜歡本文，可以去官網下載本文PDF版本。
