如何使用S7-200 Smart的信號板-SB DT04
西門子S7-200 Smart系列PLC的CPU模塊中間有一塊蓋板,需要的時候可以將蓋板取下,插接一塊信號板(Signal Board)。這種設計既可以節省空間,又可以增加信號數量,真的很不錯(S7-1200也有類似設計)。
在S7-200 Smart PLC中,總共有五種類型的信號板可以選擇:
-
SB DT04(2路數字量輸入和兩路數字量輸出信號板);
-
SB AE01(1路模擬量輸入信號板);
-
SB AQ01(1路模擬量輸出信號板);
-
SB RS232/RS485(串口通信板);
-
SB BA01(電池板,Battery Board);
今天這篇文章,我們先來認識一下SB DT04信號板(Signal Board)。

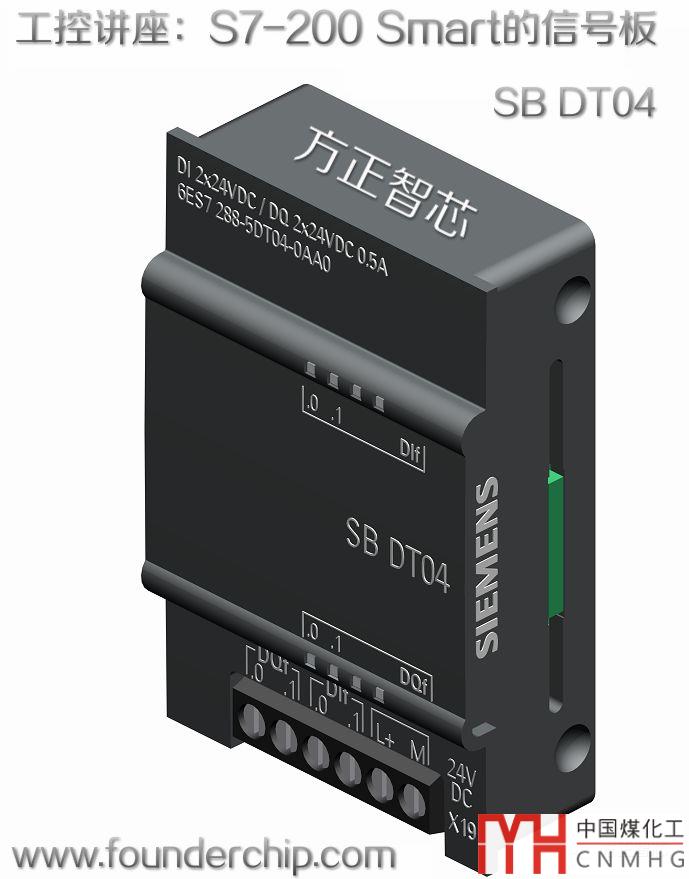

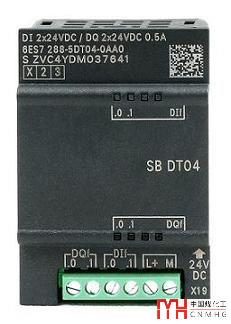

SB DT04有兩路數字量輸入和兩路數字量輸出,其外觀如下圖:

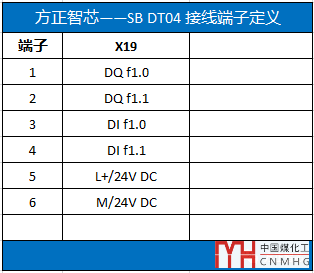

信號板的下端有一排接線端子,端子排編號為X19。有6個接線端子,從左到右編號為1~6。1號、2號為數字量輸出(DQ);3號、4號為數字量輸入(DI);5號為24V正極;6號為24V負極;如下表:

信號板端子的接線如下圖:

使用SB DT04時需要在硬件上進行組態。以CPU ST40為例,在Step7-Micro/WIN-SMART的項目樹中雙擊CPU,在系統塊(System Block)的SB(信號板)選項會出現5種選擇,如下圖:

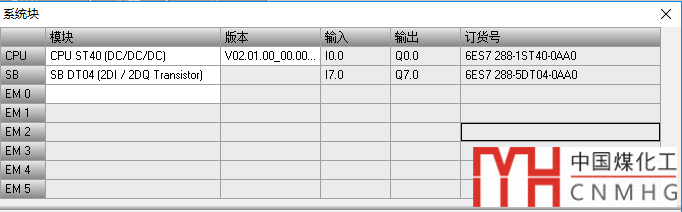

選擇SBDT04(2 DI / 2DQ Transistor),系統會自動分配硬件地址 I 7.0和Q7.0作為輸入/輸出緩存區的起始地址,如下圖:

好了,關于S7-200 Smart的信號板——SB DT04就先介紹到這里
-
