平蓋開孔尤其是法蘭蓋開孔經常遇到，最近同事和行業群里的朋友都有問ASME平蓋開孔是否可以免算的問題。

在平蓋開孔免算方面，國標，美標和歐標的規定各不相同。抽時間總結了一下：

1.國標： GB/T150.3的6.1.3條規定可不另行補強的只適用于殼體（筒體，凸形封頭和錐殼）。6.3.4平蓋開孔補強中未規定有不另行補強的規定。所以按GB/T 150設計的設備，平蓋開孔不能免算開孔補強，無論開孔大小都要計算。

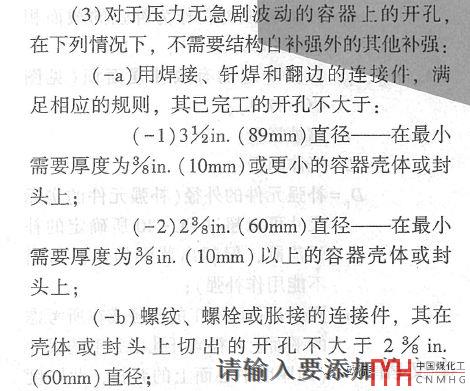

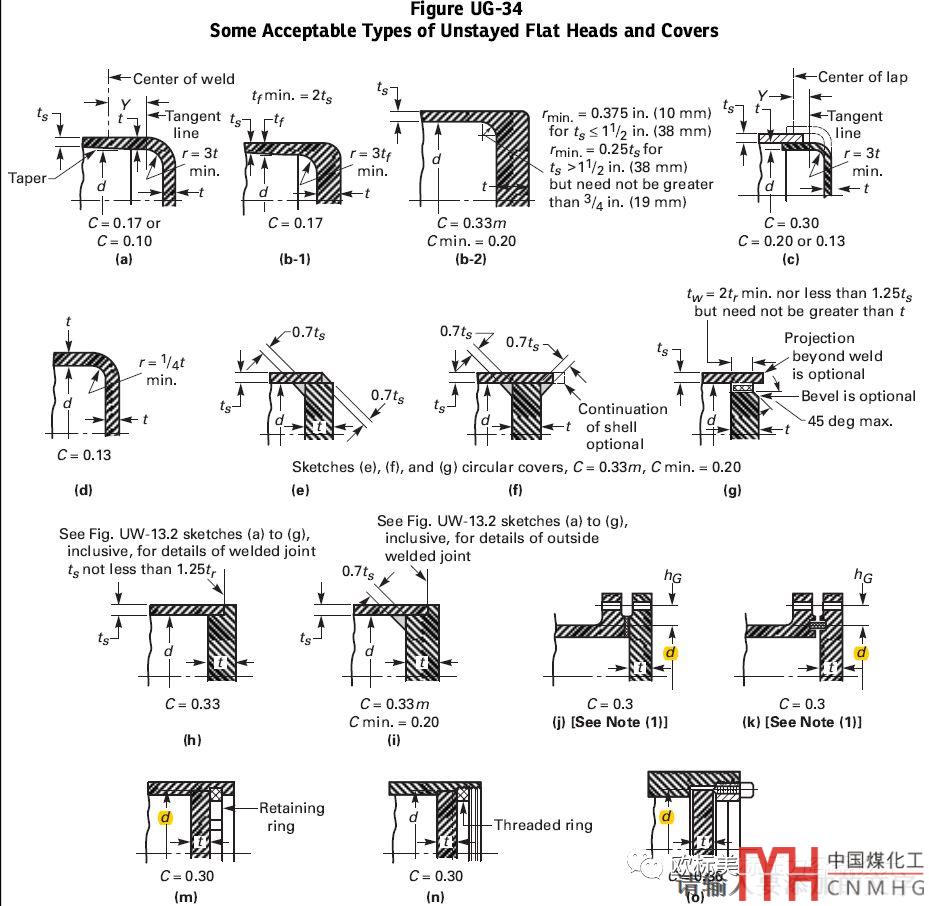

2.美標:ASME Ⅷ-1的UG-36(C)(3)條規定了開孔補強免算的條件。UG-39（a）條規定了:單個開孔，其尺寸不超過UG-36(c)(3)的限制、并且小于等于平蓋封頭直徑或短徑的1/4時，可免除補強計算。實際上平蓋厚度基本沒有小于等于10mm的，那么開孔只能是60mm的才能免算。那么標準的法蘭蓋上開孔滿足上面的要求，是否可以直接選用標準法蘭蓋呢？認為可以和認為不可以的都有自己的理由，不展開討論（因?yàn)槲矣X得很沒意思）。個人觀點是可以！注意法蘭蓋的直徑不是筒體或接管的內徑具體見UG-34的圖。

注意這里的89mm和60mm，有很多AI只認標準管子；對于DN50和DN80的LWN法蘭或鍛管是不認的。

3.歐標:EN13445-3的9.5.2.2節規定了殼體開孔補強的免算。10.6.2節平蓋開孔補強部分未規定有開孔補強的免算但10.6.1.2標準管法蘭蓋開孔補強免算的條件：--開孔不超過標準管法蘭的孔。--平蓋的厚度大于等于螺栓孔直徑的50%。

前前二天剛好在做法蘭蓋上的攪拌口的分析，順便做了幾個法蘭蓋和法蘭蓋上開孔（無接管）的；三個模型的尺寸是一樣的(開孔除外)，螺栓載荷是相同的，壓力是相同的，約束是相同的。應力云圖見下方，注意看最大應力最大值及開孔邊緣的大概應力值。實際上法蘭蓋上開孔通常都是要有接管連接的，連接攪拌口除外哈。從下面分析結果看歐標EN13445的規定還是靠譜的。

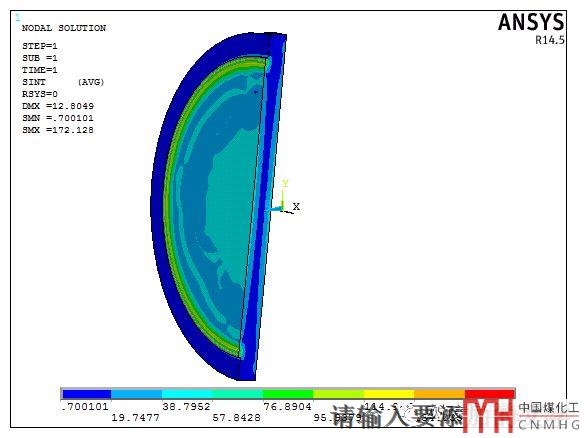

法蘭蓋不開孔

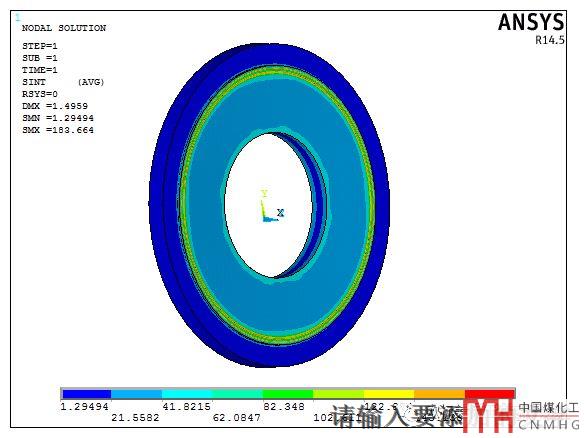

法蘭蓋中心開直徑370的孔

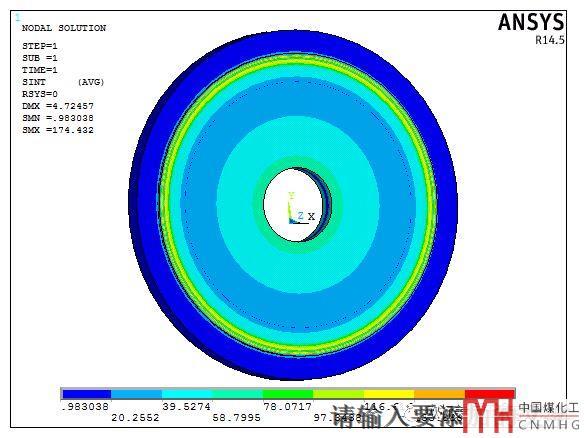

法蘭蓋中心開直徑150孔
