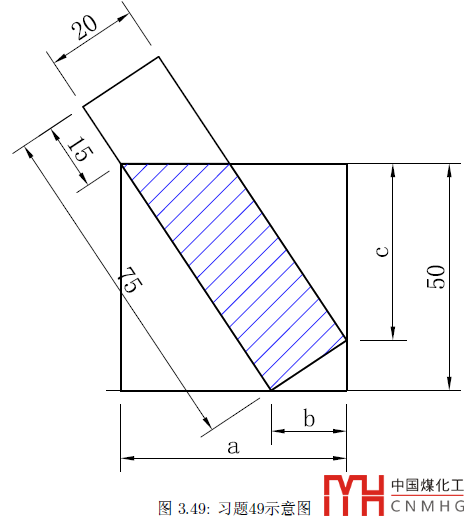

這張圖非常簡單，關鍵是要找到突破口。將條件分析一下，將條件轉換為一個直角三角形的繪制，可以先畫50的豎線，再頂端再畫一條水平線，然后畫一個75-15=60半徑的圓，找到圓和水平線的交點，得到這個三角形，其他的就好辦了。

答案：

1、a：49.8329

2、b：16.6667

3、c:38.9446

4、藍色面積：1067.3350

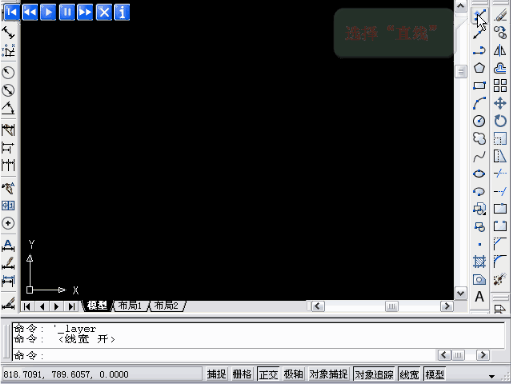

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
