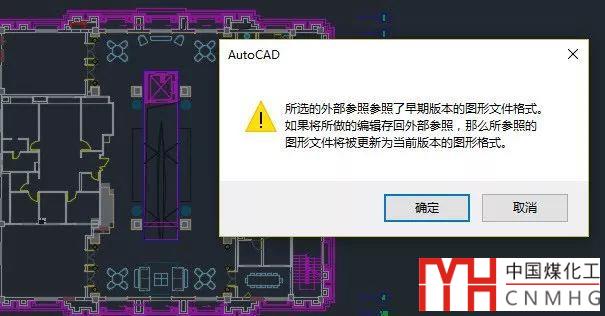

當將一張圖紙作為外部參照的形式插入到圖中后，雙擊外部參照就可以調(diào)用參照編輯REFEDIT命令，在當前圖中直接編輯外部參照的圖紙，當編輯完保存參照，參照的原圖也會被修改。如果插入的外部參照圖紙是低版本的圖紙，編輯完會被保存為最新版本格式，在參照編輯時軟件就會提示，如下圖所示。

CAD外部參照的使用技巧及在設計中的應用

CAD外部參照與塊參照的區(qū)別和聯(lián)系

CAD中如何裁剪圖塊、外部參照、圖像、視口?

當然我們也可以直接打開外部參照的原文件進行編輯，編輯完保存圖紙文件后，切換到插入外部參照的圖形時會提示讓我們更新外部參照到最新版本。

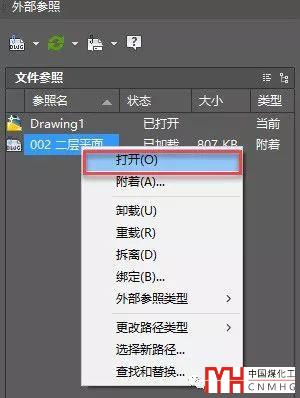

如果想在單獨的窗口中編輯外部參照，可以在直接用命令XOPEN，也可以在外部參照管理器XREF的右鍵菜單中選擇打開，如下圖所示。

如果想查看一下外部參照的原圖，也可以用上面的方式進行操作。
