問題

一朋友遇到這么一臺設備，ID2000的S31603設備，開了一個DN800的接管。

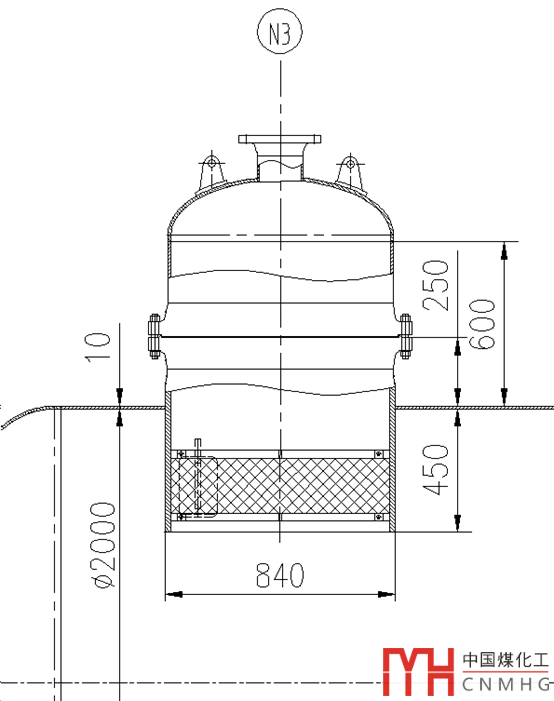

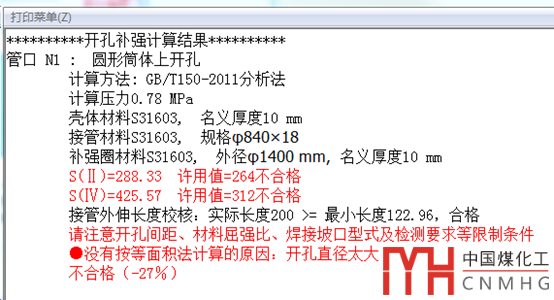

按照SW6計算，優先選用分析法，經過計算，結果不合格。

如果要計算合格，需要將筒體厚度10mm改為14mm，接管厚度由18改為20mm。

為了計算這個管口，真要整體加厚筒體嗎？

分析法還是壓力面積法

分析法求解范圍廣，精度高，無論是規范還是SW6，都推薦優先采用分析法。SW6的特點是，當開孔處于分析法的范圍時，是忽略了補強圈的作用的，即使輸入了補強的尺寸。只有分析法不能用了，SW6才轉而用壓力面積法。

而分析法的范圍很廣，基本能夠覆蓋到壓力面積法。所以我們可以看到目前遇到大開孔，基本上都是用的分析法。由于分析法不能加補強圈，只能整體補強，導致需要調整時，往往只能整體加厚設備。

假設分析法和壓力面積法計算合格后都是安全的。當然這方面比較的論文有很多，很多同志認為壓力面積法不可靠，當然這點先不考慮。

那么如何避免使用分析法，直接采用壓力面積法，并且考慮補強圈的作用呢？

奇技淫巧-如何使SW6用壓力面積法

如何讓SW6直接采用壓力面積法來計算呢？

SW6的程序設計是優先采用分析法的，只有當分析法超界了，才有可能轉到壓力面積法。

如何讓分析法超界呢？

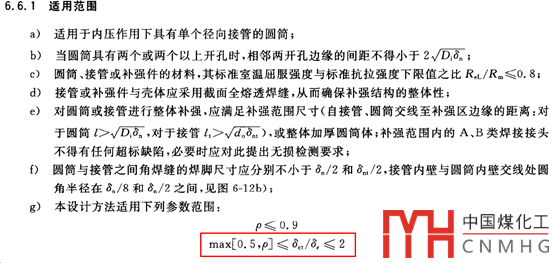

我們復習一下分析法的適用范圍，總計有a~g條。

從內容容易發現只有第g）條，才有可能超界。也就是讓接管和筒體的厚度比不在此比例范圍之內。

簡單的操作就是接管壁厚減小到筒體壁厚的0.5倍，或者接管壁厚加厚到筒體壁厚的2倍。

超界后，SW6自動轉向壓力面積法，同時補強圈參加了計算。

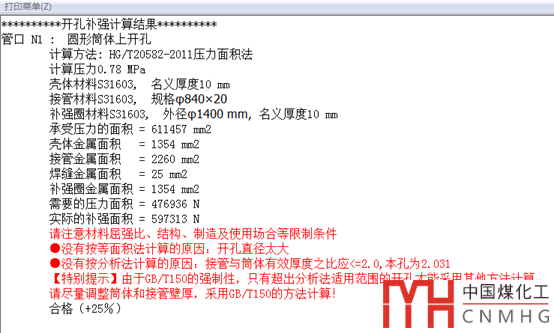

所以針對上面的工況，增加一個OD1400*10的補強圈，接管厚度采用20mm，則可計算通過。

查看其計算，裕度有25%。

設備不需要整體加厚4mm，只需要加個補強圈即可。

為什么優先采用補強圈

從工程上來說，上面的設備，這么薄的不銹鋼筒體，加補強圈是最優的解決方案。材料不多，但是加強效果很好。

對于適合使用補強圈的設備，遇到大開孔應該優先考慮加補強圈，而不是整體加厚整臺設備。

不僅僅是為了降低造價，而是提升整臺設備的協調性。

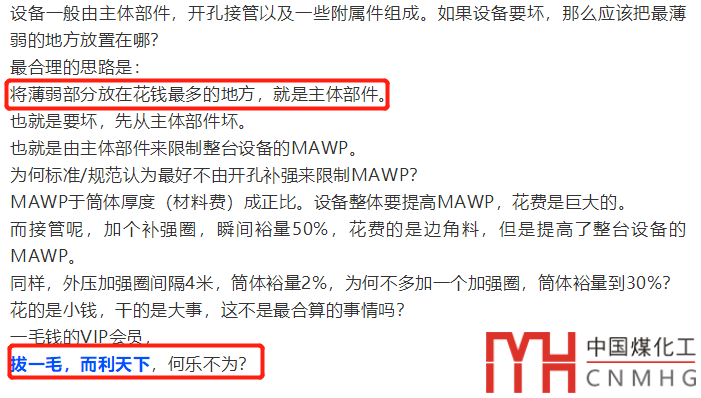

以前有篇文章介紹了這種設計理念：

天之道與MAWP

很多時候，設備整體加厚了，但是設備最薄弱的地方-大開孔其裕量并不多，所以經常會出現有的設計人員設計的設備：

筒體400%裕量，開孔10%的裕量。

俗話說的好：大力出奇跡，板磚飛上天！

直接加料能解決，為什么還要追求計算精度？加個補強圈，看上去就結實，花費少，效果大，工人放心，老板省錢，何樂不為？

必須承認，分析法屬于解析解，精度比壓力面積法高。但是計算精度高，不代表設計合理。

不能因?yàn)槭掷镉邪彦N子，就把所有的東西都看成釘子。

精度高，對某特定結構，能精確知道應力分布。

設計合理，是在某工況下，選擇最合適的結構。

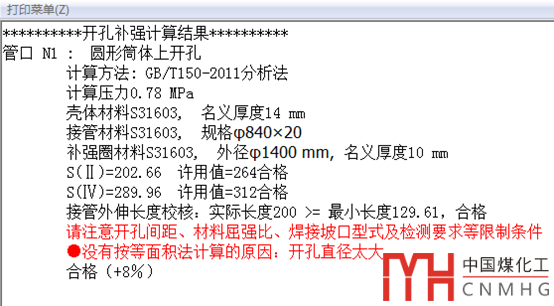

在分析法下，加厚筒體4mm，獲得8%的裕量。

讓分析法超界，采用壓力面積法，加個補強圈，獲得25%的裕量。

選哪種？

一個“精致窮”，一個“粗糙富”，你選哪個？

往期奇技淫巧

外壓應力系數B值曲線溫度超界的終極解決方法

外壓應力系數B值曲線溫度超界的解決方法（續）

局部應力計算超界怎么辦

已完成的設備局部應力超標問題

極限思維和換熱器設計

一件疲勞豁免的小事

鞍座3個地腳螺栓？2019—我想和這個世界談?wù)剘

半盤管尺寸超界怎么辦
