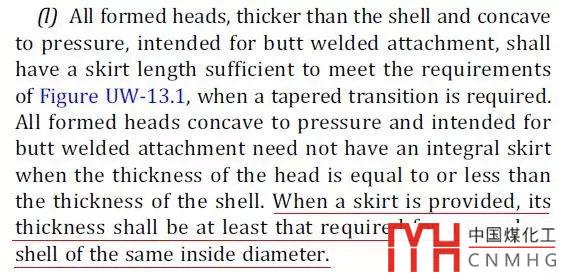

設計人員是否注意到封頭的直邊也是需要計算的呢？封頭直邊計算公式等于筒體的計算公式。這在ASME UG32（l）中有明確規定，的確，當封頭最小厚度遠小于筒體最小計算厚度時，計算封頭的直邊是非常有必要的，避免直邊的一次薄膜應力過大。

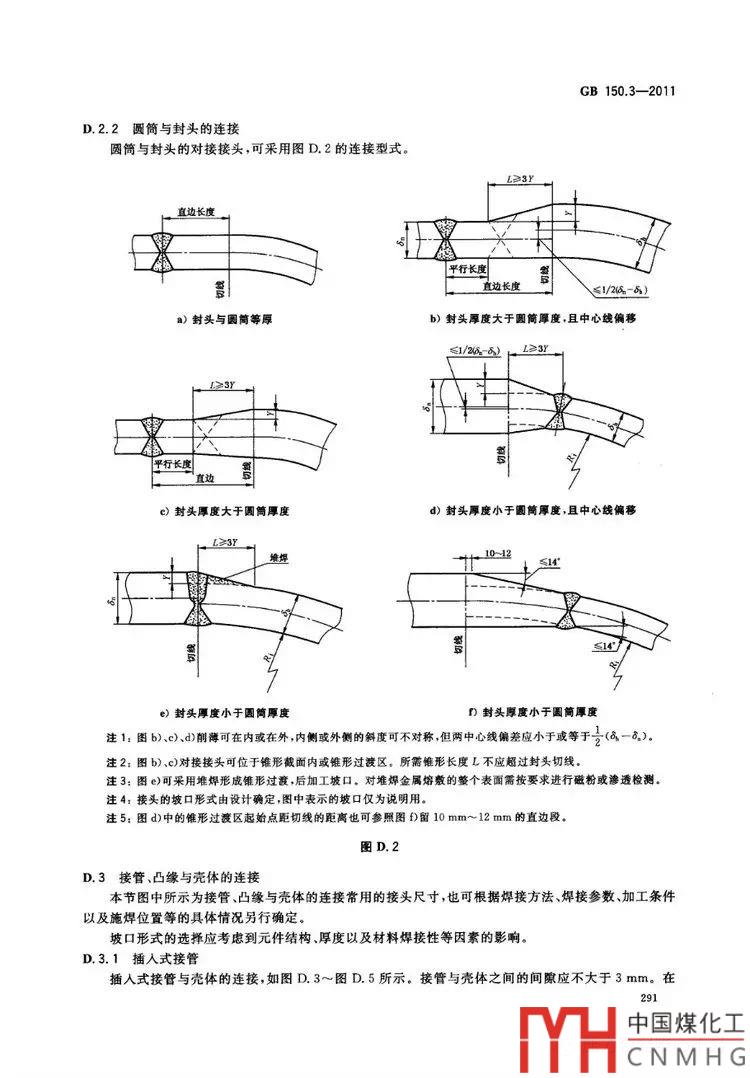

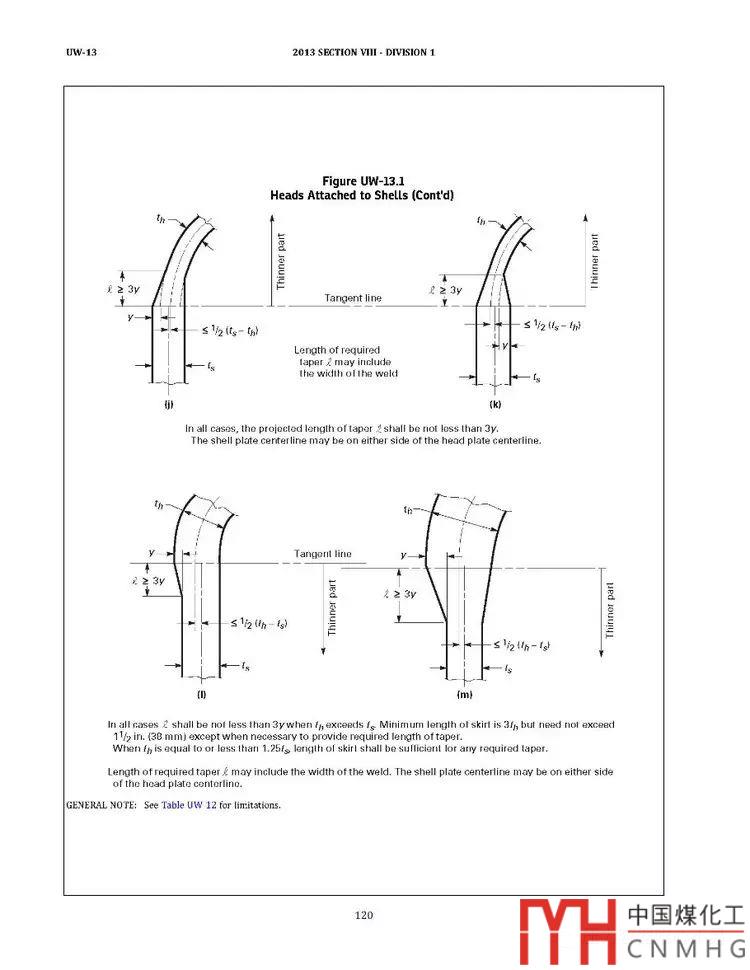

在GB150和ASME中都對封頭和筒體連接的焊接節點進行規定，詳見如下圖：

這些規定的共同點是什么呢？怎么記憶這些規定呢？

從原理上來說：

第一點：是1:3的削邊，降低結構不連續性，減少局部應力。

第二點是：封頭弧段和筒體直段要有“材料”。有材料的意思是，材料只能多，不能少。以切線為界，弧段和直段的計算公式分別是封頭公式和筒體公式。兩個公式的值都保證了，是局部薄膜應力不超標的基礎。諸位注意觀察上圖，在連接處弧段厚度都是增厚的。而在直段處筒體厚度要么不變，要么增厚。

作者曾經對削邊和“材料”進行過plane82單元，軸對稱模型的有限元分析，只要滿足了這兩點。結構的強度就能夠保證。

當然這一點如果采用ASME設計，PVElite的軟件已經對封頭直邊進行了校核。SW6并沒有這方面的校核。當出現特殊情況的，設計者要避免出現錯誤。

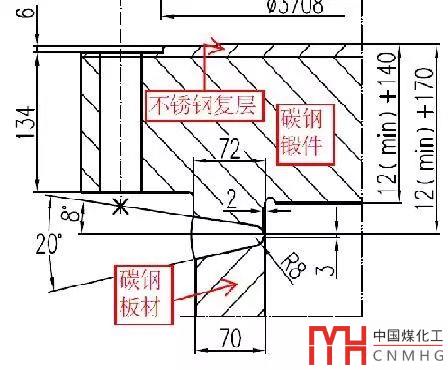

從第二點我們在壓力容器的管板設計中要注意這么一種情況，以下是一個項目中的真實案例：

筒體是碳鋼板材，管板是碳鋼鍛件+不銹鋼復層。由于板材的許用應力較高，鍛件許用應力較低，其凸肩直邊段按照筒體計算公式會比筒體要厚。所以設計時將凸肩的厚度增厚了。當不銹鋼管板和碳鋼筒體相連的時候，也有這個問題，需要注意復核直邊段強度。
