今天在微信上有一位朋友問了這樣的問題，因為圖形是傾斜的，希望將圖形旋轉成水平的，但有不想改變圖上點的坐標，也就是不改變坐標系。

之前介紹過UCS的設置和視圖調整方法，但他這個需要跟設置UCS還不一樣，說簡單一點就是要旋轉視圖。我們從菜單和工具欄中找不到類似的命令，高版本AUTOCAD圖形窗口右上角有一個VIEWCUBE可以旋轉視圖，但每次只能90度旋轉。

那有什么辦法能滿足他的要求呢？

旋轉視圖

其實CAD提供了視圖旋轉的命令，估計用的人并不多，因此沒放到菜單和工具欄里。國外倒是有不少人用這個命令，目的就是旋轉視圖，通常用在布局空間視口中。

旋轉視圖的命令是DVIEW，此命令的選項有很多，下面只我們只看旋轉視圖的操作方法，其他的選項大家有興趣可以自己試試。

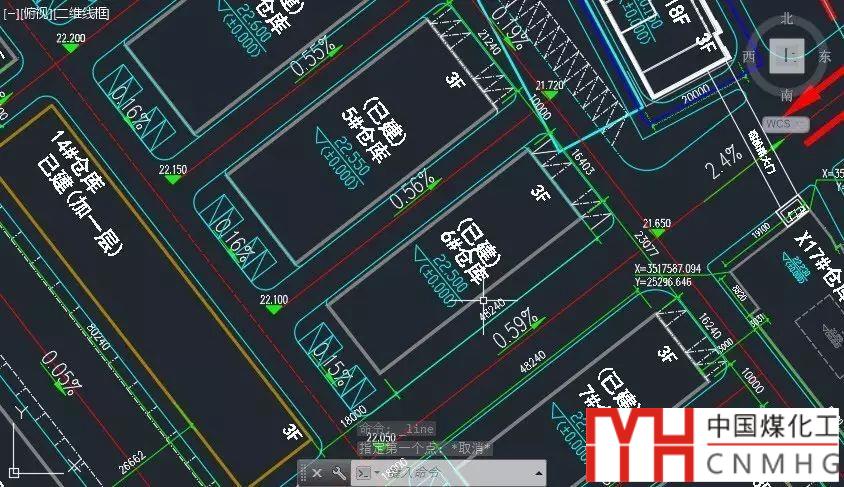

1、打開需要旋轉視圖的圖形，如圖所示。

在旋轉視圖之前我們需要知道旋轉的角度，可以通過查看圖中的文字或直線的角度。

2、輸入DVIEW命令，回車，軟件會提示讓選擇一個對象或使用DVIEWBLOCK。

這個提示是讓我們選擇一個對象來預覽視圖旋轉的效果，DVIEWBLOC就是軟件提供的一個默認的圖形。

3、可以選擇圖中的一個文字或直線，如圖所示。

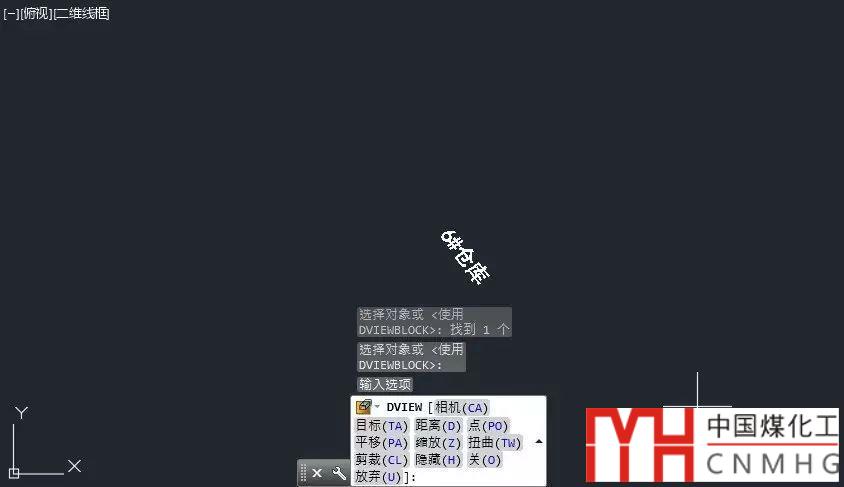

4、回車，確認選擇完了對象，此時圖中只顯示了被選中的文字或直線，命令行會顯示DVIEW的一系列選項。

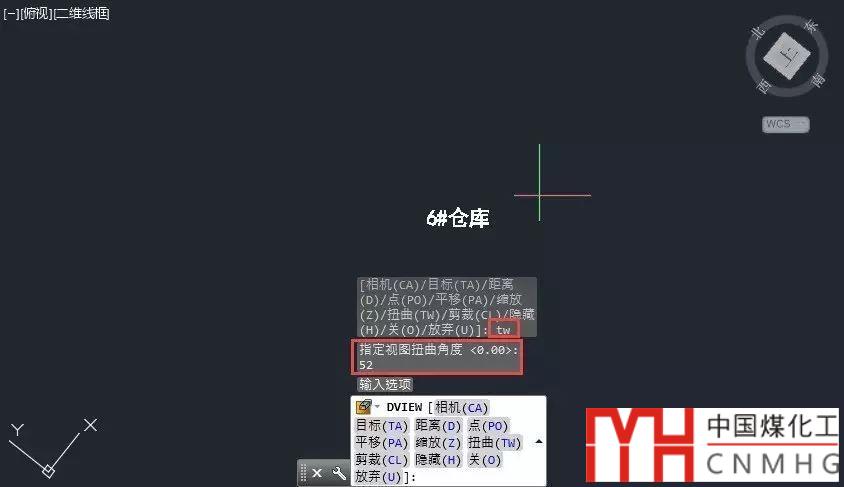

5、輸入TW，回車，此時可拖動光標來確定旋轉角度，也可以輸入事先已確定的角度后回車，我們可以看到圖形被旋轉了。

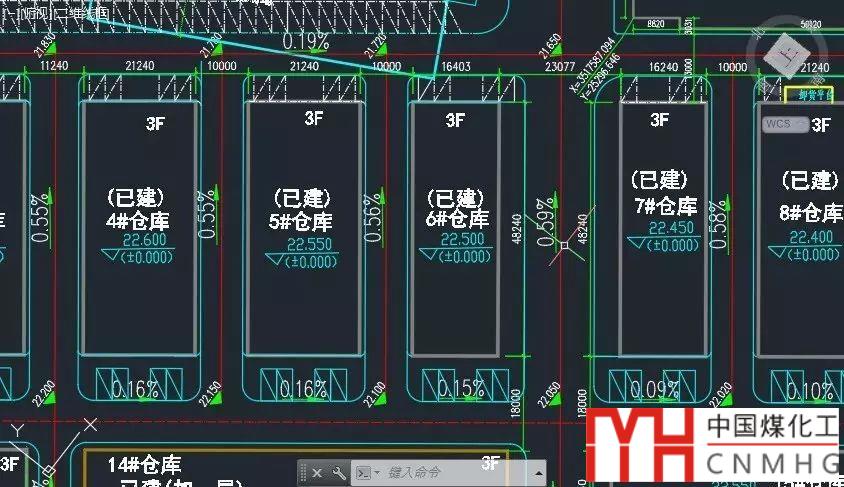

6、回車，確定視圖旋轉角度，整張圖紙就完全顯示出來，視圖應該就旋轉到我們需要的角度了。

利用UCS和PLAN命令旋轉視圖

其實用UCS也行，輸入UCS，回車，輸入Z，回車，輸入要旋轉的角度，將坐標系旋轉。然后輸入PLAN，讓視圖跟坐標系對齊。

然后輸入UCS，回車，輸入W，回車，再將坐標系恢復成默認的世界坐標系。

注：UCSFOLLOW需要設置為0，否則設置了坐標系視圖會自動對齊。

小結

如果是在模型空間中繪圖，通常會直接調整UCS的角度，這樣比較方便繪圖。

當然，如果需要在圖中標注實際的坐標值，可以用DVIEW或UCS命令來旋轉視圖，但不改變坐標系。

• 以上技巧適用于AUTOCAD和浩辰CAD等類似軟件。
