我們通常在XY平面上畫圖，而且畫的都是二維的直線、圓、多段線等這些圖形。但有人發現自己的二維圖紙切換到軸側視圖時，卻發現很多圖形有厚度，看上去像三維模型。這是怎么回事呢？

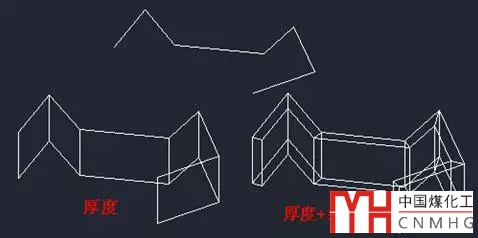

CAD中的線并不是單純的二維線，直線、圓、多段線等圖形都可以設置厚度，多段線還可以設置寬度，一條簡單多段線通過修改參數可以看上去像一個三維圖形，如下圖所示。

帶厚度的圖形甚至可以著色消隱，看上去真的跟三維圖形沒有什么區別，尤其是設置了寬度的多段線，更像是三維模型，如下圖所示。

其實在圖中隨意選擇一個二維線性對象，在特性面板（CTRL+1）中都可以看到厚度屬性，如下圖所示。

圖形默認的厚度是0，我們可以在特性面板里單獨修改每個圖形的厚度，大家如果感興趣可以試試。

---提示：下面是廣告，不是本文圖片！---

如果不選擇任何對象的時候在特性面板仍也可以設置厚度參數，如下圖所示。

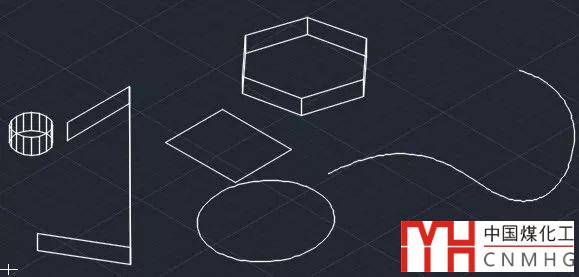

如果此時設置了厚度，都等于設置了厚度的默認值，就會影響你隨后繪制的圖形，后面繪制的常規二維圖形都會帶上厚度。如果你繪制的是單純的平面圖，厚度的設置不會對圖形顯示和打印有什么影響，只有當你切換到其他視圖的時候才會察覺到這個問題，如下圖所示。

直線、圓、多段線等會帶上厚度，但矩形雖然也是多段線，因?yàn)榫匦伪旧碛泻穸葏?shù)，就忽略了默認的厚度參數。橢圓和樣條曲線面域沒有厚度參數，因此也不會有厚度。

其實在特性面板里設置厚度值相當于設置變量：THICKNESS的值，在經典界面的格式菜單中也可以直接設置厚度的值。

如果發現繪制的圖形有厚度，需要再改回去怎么辦？

首先要將THICKNESS改為0，方法有幾種：

1、輸入thickness，回車，輸入0，回車。

2、在下拉菜單個選擇：格式》厚度，輸入0，回車。

3、不選擇任何對象，打開屬性框（CTRL+1），在厚度欄輸入0。

修改厚度值的設置只會影響新創建的圖形，之前已經繪制的圖形是不會受影響的。

要將之前創建圖形的厚度也改為0，只能是選中這些對象，然后在特性面板（CTRL+1）中將厚度值統一改為0。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
