Origin(Pro)：Smith圖（Smith Chart）
時間：2020-08-11
來源：數據繪圖
瀏覽：
史密斯圖（Smith chart）是一款用於電機與電子工程學的圖表，主要用於傳輸線的阻抗匹配上。一條傳輸線（transmission line）的阻抗（impedance）會隨其物理長度而改變，要設計一套阻抗匹配（Impedance matching）的電路，需要通過不少繁複的計算程序，史密斯圖的特點便是省卻一些計算程序。
摘自Wikipedia：https://www.wikiwand.com/zh/%E5%8F%B2%E5%AF%86%E6%96%AF%E5%9B%BE

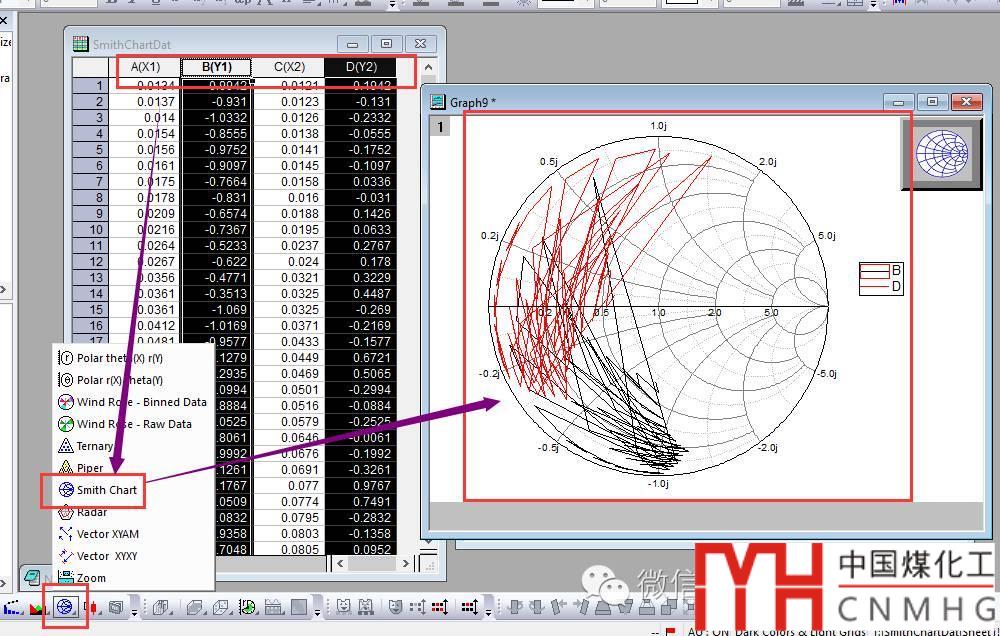

Origin(Pro)可以直接繪制史密斯圖。源數據為XY形式，可以多組數據繪圖。

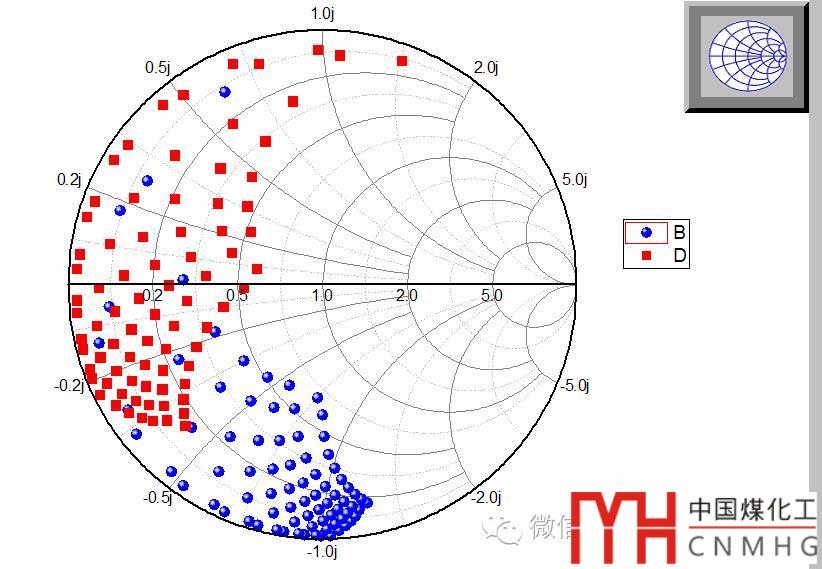

默認為直線圖，可以修改為散點圖。

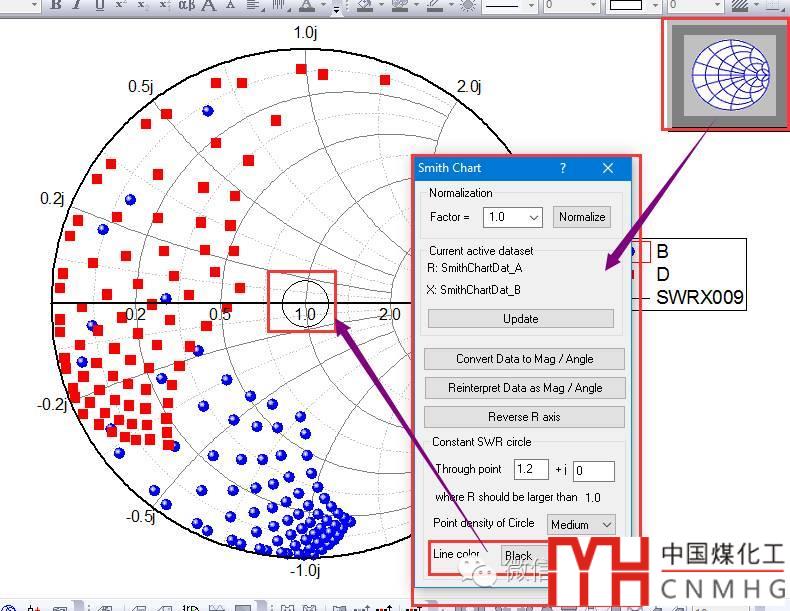

右上角的縮略圖可以打開設置面板，用于調整圖形格式。

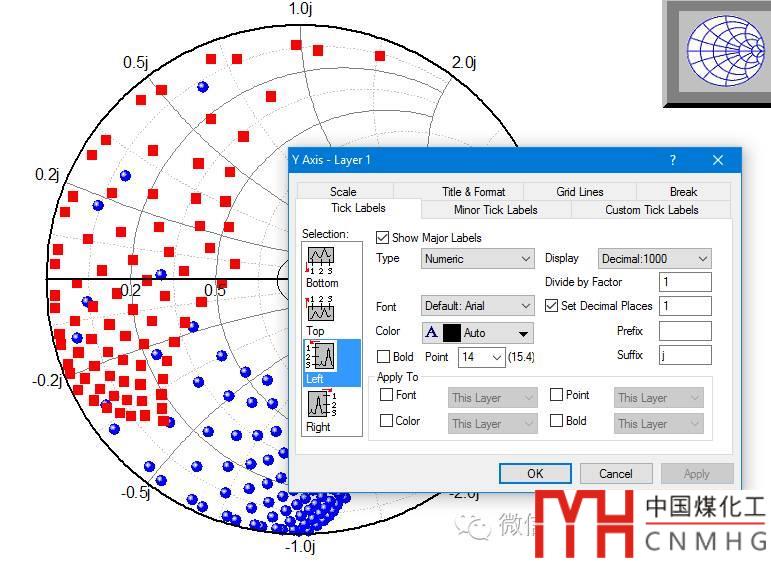

坐標軸的設置與直角坐標系中的類似（貌似還是老版本Origin的風格）
所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。
