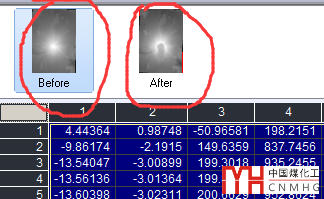

數據為兩個Matrix，噴發前和后

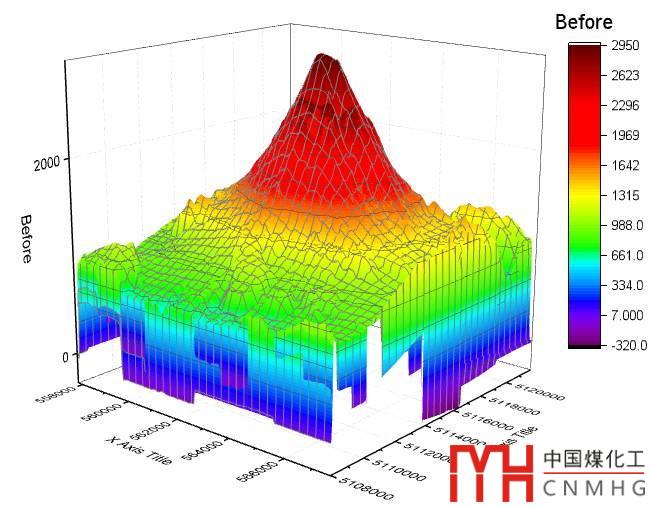

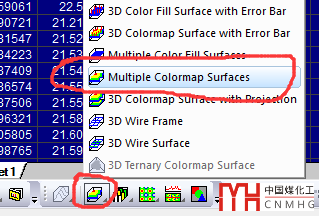

全選，點擊選擇3D Surface->Multiple Colormap Surfaces作圖

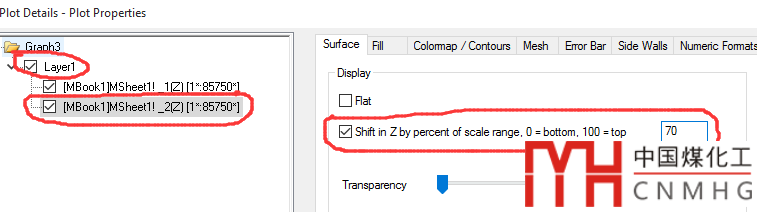

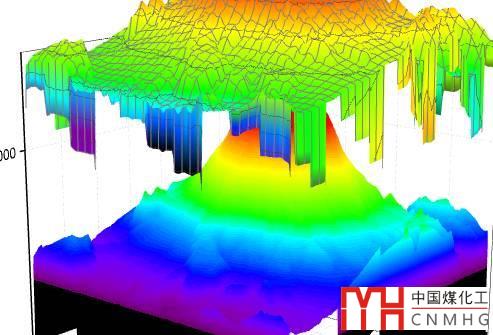

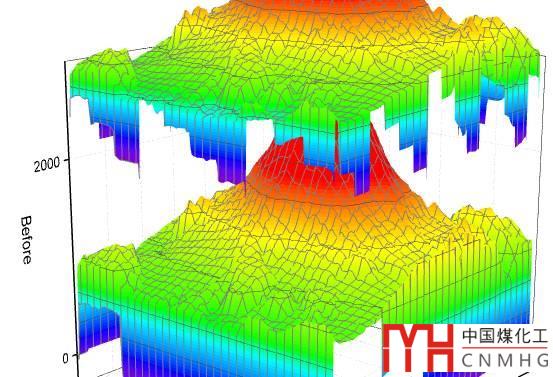

下面進行美化，雙擊圖形打開設置選項。選中左側layer1中的第二個圖，在surface選項中勾選Shift in Z by percent of scale range，移動值為70，點擊Apply應用。該步為將圖像2上移70個單位，形成堆疊圖。

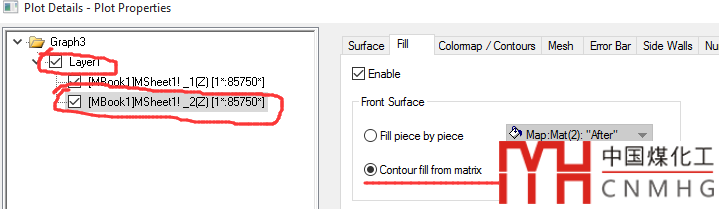

切換到Fill選項，去掉Self選框，使用圖像1一樣的顏色填充圖像2，點擊Apply應用

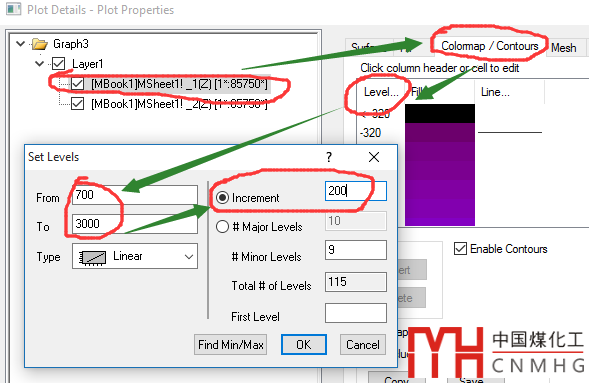

切換至colormap選項，雙擊levels，設置漸變的區間和間隔，確定返回。取消Enable Contours選項，隱藏輪廓線

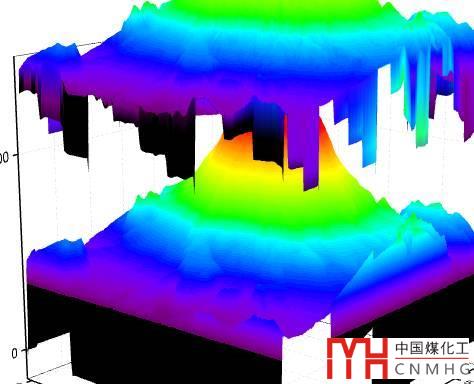

切換到Mesh選項，去掉Enable選項，不顯示網格線。以上設置效果如下下圖所示。

重復5-6，對圖像2進行同樣的顏色填充。

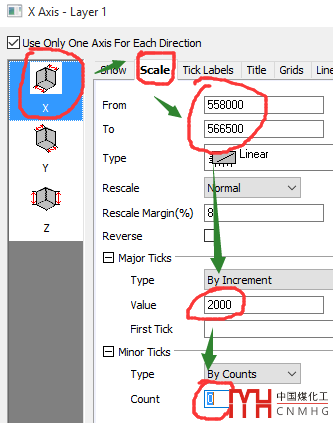

雙擊坐標軸調出坐標軸選項，設置x,y和z軸的范圍及ticks。x軸范圍558000 ~566500，y軸范圍 5108200~5121800 ，z軸為0~10000。

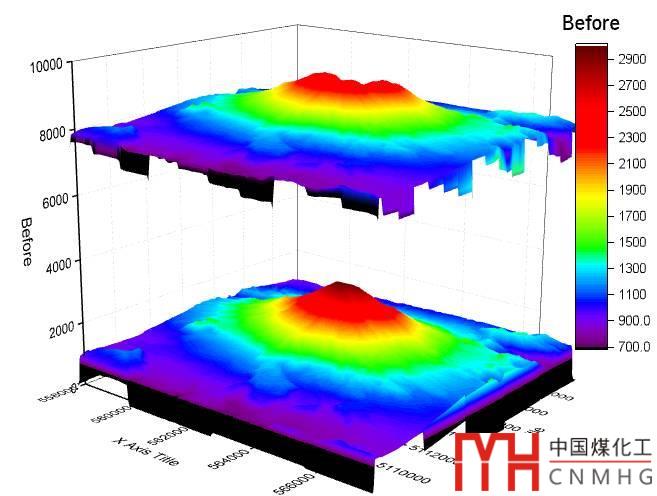

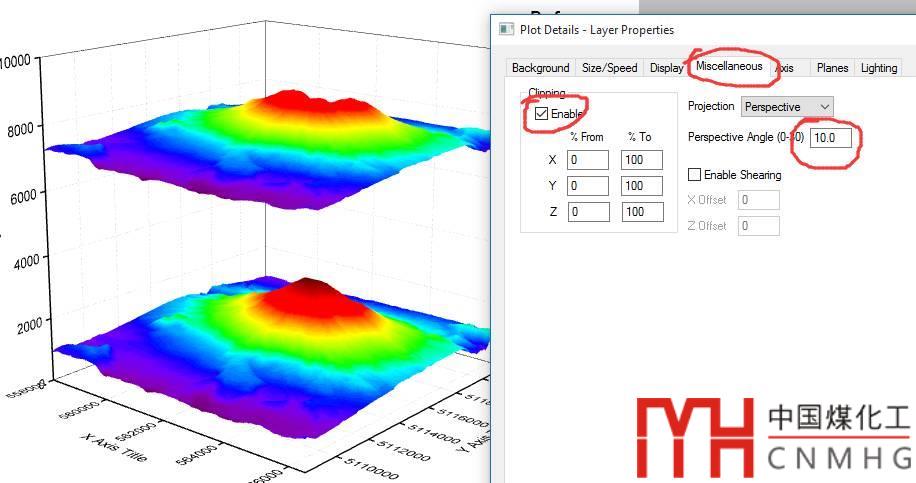

坐標軸以外也有圖像，是不是很不好看，那就裁剪圖像。雙擊圖像外的空白區域，調出圖層屬性窗口，選擇雜項Miscellaneous，開啟clipping。坐標軸以外的圖像將被裁剪掉。

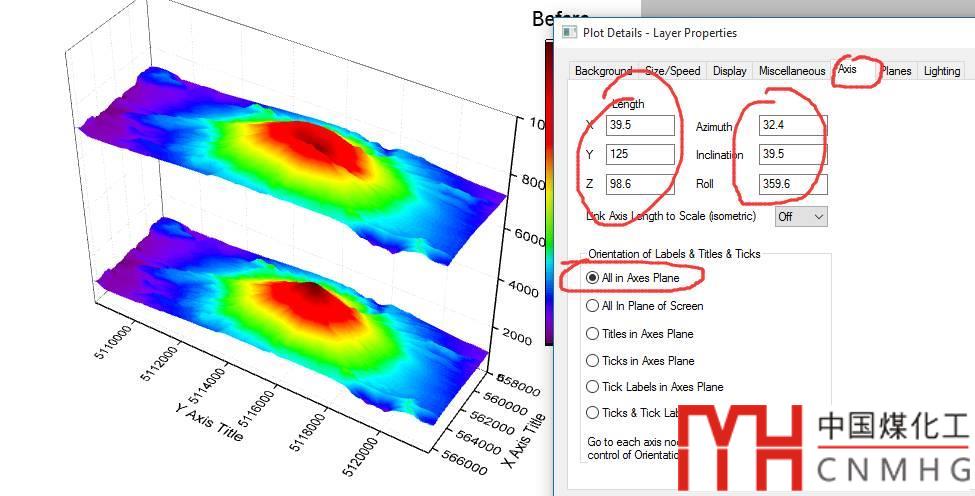

設置視角

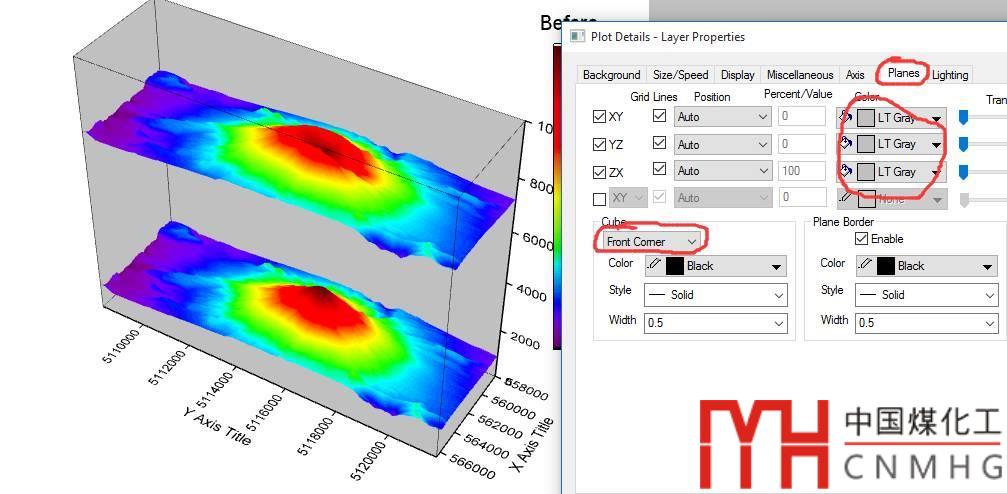

設置坐標平面的顏色

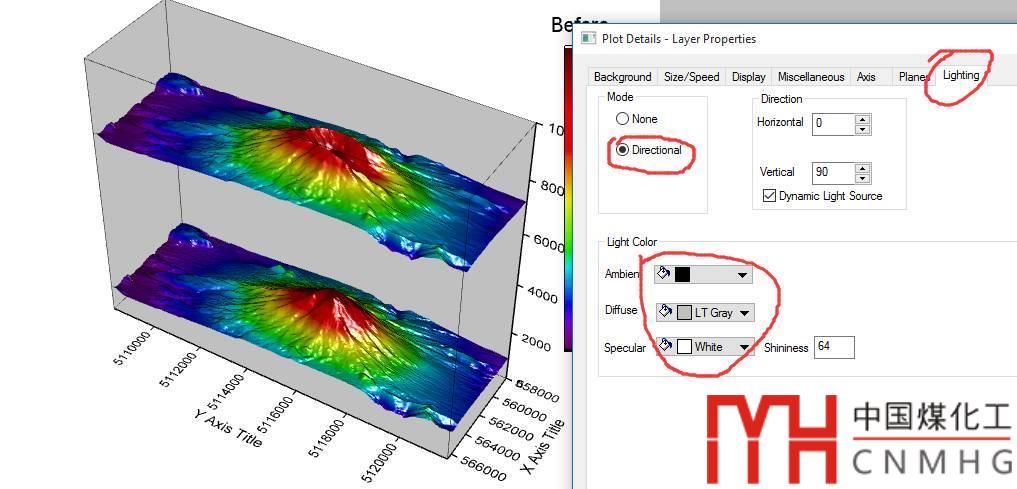

設置燈光，立馬高大上好多?。。。?/p>

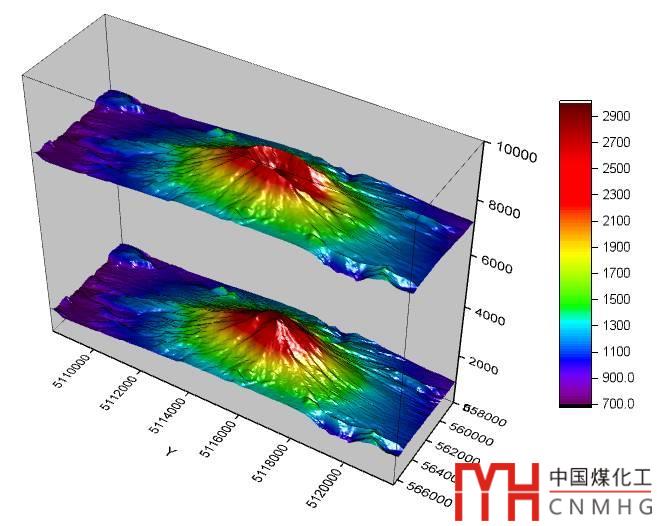

修改坐標軸名稱，刪除z軸標題，刪除顏色條標題。大功告成！
