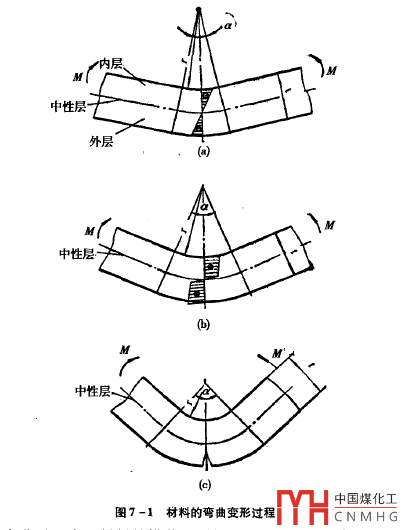

金屬?gòu)澢鷷r(shí)，外層的材料受拉應(yīng)力而內(nèi)層的材料受壓應(yīng)力。拉應(yīng)力的大小，主要取決于彎曲半徑。彎曲半徑越小，則外層材料的拉應(yīng)力越大，為防止材料的圓角部分出現(xiàn)裂紋或折斷，必須對(duì)彎曲半徑加以限制。在型材最外層的材料接近拉裂時(shí)的彎曲半徑，稱為最小彎曲半徑。

材料的最小彎曲半徑與其力學(xué)性能，熱處理狀態(tài)及其表面狀態(tài)等因素有關(guān)。具體包括：

1、材料的力學(xué)性能

材料的塑性越好，允許的變形越大，彎曲半徑就越小，反之，則越大。材料加熱后，塑性會(huì)提高，彎曲半徑可減小。

2、材料的熱處理狀態(tài)

材料經(jīng)冷變形后會(huì)產(chǎn)生加工硬化，塑性變差，最小彎曲半徑宜加大。材料經(jīng)退火彎曲，彎曲半徑可小些。

3、材料的表面與邊緣狀態(tài)

材料的表面不得有缺陷，否則彎曲時(shí)易產(chǎn)生裂紋，經(jīng)剪切或沖裁后的材料，其斷面常出現(xiàn)毛刺或微小裂紋，最小彎曲半徑宜大。

4、彎曲角的大小

彎曲角大于90°時(shí)，對(duì)最小彎曲半徑影響不大，當(dāng)小于90°時(shí)，外層材料的變形就大，最小彎曲半徑宜大。

5、彎曲線的方向

材料的纖維方向與彎曲線垂直時(shí)，材料具有較大的抗拉強(qiáng)度，不易破裂，可采用較小的彎曲半徑。材料的纖維方向與彎曲線平行時(shí)，材料的抗拉強(qiáng)度較差，易破裂，最小彎曲半徑宜大。

6、材料的厚度、寬度等

一般情況下，材料的彎曲半徑應(yīng)大于最小彎曲半徑。若由于結(jié)構(gòu)要求等原因，必須采用小于或等于最小彎曲半徑時(shí)，則應(yīng)該分次或多次彎曲，也可采用熱彎或預(yù)先退火的方法，以提高材料的塑性。

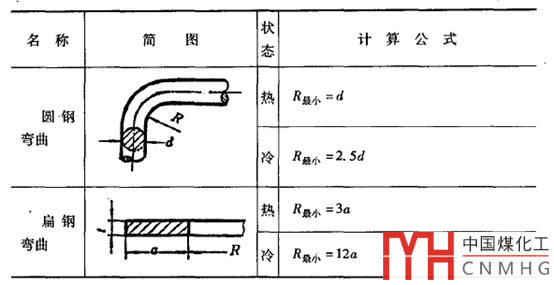

由閔慶凱主編、遼寧科學(xué)技術(shù)出版社出版的《鉚工實(shí)際操作手冊(cè)》（下載地址見(jiàn)文末）中給出了型材、板材、管材的最小彎曲半徑及計(jì)算公式，摘錄部分如下：

《鉚工實(shí)際操作手冊(cè)》（也是從網(wǎng)上下載得到的，僅供學(xué)習(xí)參考之用）

下載地址：
