設計者應在圖紙將此結構表達清楚，讓制造者了解設計者的意圖，以免漏裝、錯裝，最后返工。

本文主要參考：董玉群. U形管換熱器尾部支撐結構的應用. 石油化工設計, 2009, 26(1).

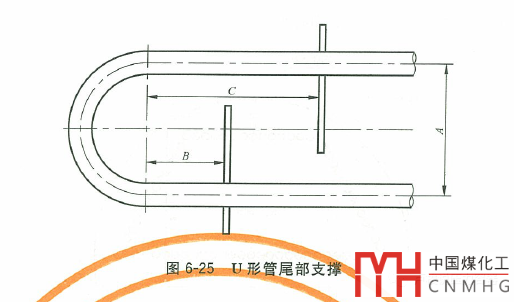

GB/T 151-2014的6.8.2.3.4規定：U形管的尾部靠近彎管段起支撐作用的折流板如圖6-25（見下面的截圖）所示，其結構尺寸A+B+C之和不大于（GB/T 151的）表6-31中最大無支撐跨距；否則應在彎管部分加支撐。

如不被支撐的換熱管過長，在流體沖擊下其振動幅度會較大，也會造成換熱管之間的碰撞，破壞管束。

文獻介紹了2種U形換熱管尾部彎管段的支撐結構：

一、A型

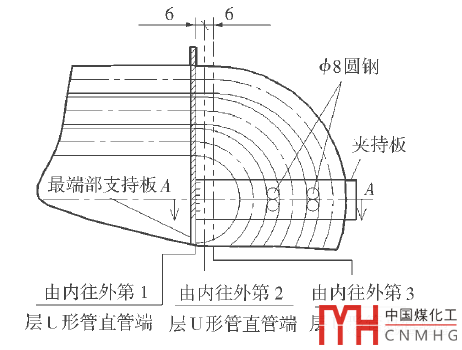

在相鄰兩排U形管彎曲部分之間，并排插入2根直徑為8的圓鋼，如下圖所示，在管束外將所有圓鋼用2塊扁鋼進行固定。這種結構比較簡單，適用范圍廣，但需要增加U形換熱管直管段長度，而且每排U形管的直管段長度都不一樣。

二、B型

第二種結構是，在彎管部分設置一塊支撐板，將所以換熱管彎曲部分連接在一起。

支撐板按照布管圖開孔，沿每排換熱管中心線切割分成數塊條狀鋼板，切割時，每條鋼板縫隙不能太大。安裝時由內往外，每安裝一排換熱管，放入一條切好的支撐板（鋼條），之后將相鄰兩塊鋼條在換熱管之間進行焊接，依此類推，最后所有鋼條焊接在一起。

這種結構看似簡單，但制作較為困難，焊接工作量較大，但不會出現像A型那樣的U形換熱管直管段不一。
