螺旋折流板的年初就想寫了，當初只寫了一半就放下了；今天再簡單的寫幾句，湊合著發個短篇。
正常的折流板是弓形（單弓，雙弓，三弓）和圓環-圓盤形；傳統的折流板壓降大、有流動滯死區、易結垢、傳熱的平均溫差小等缺點。螺旋折流板換熱器在折流時，流體處于近似螺旋流動狀態。相比于傳統的折流板，在相同工況下，這樣的折流板(被稱為非連續型螺旋折流板)可減少壓降，總傳熱系數可提高20%~30%，在相同熱負荷下，可大大減小換熱器尺寸。
螺旋折流板又分為4分和8分兩種扇形折流板；根據流道又分為單螺旋和雙螺旋兩種結構。8分和雙螺旋應用相對來說要少的多，翻了一下也沒找到8分和雙螺旋的圖紙記得是見過的；沒找到用的不多也不再貼圖了。
這種螺旋折流板的換熱器條件中一般會有單獨的一頁有數量和螺旋角。因?yàn)樵O(shè)備中就這兩個參數是有技術含量的（傳熱計算上），所以一般是單獨提供的（有部分是保密方面考慮）。光靠描述也講不清結構，見圖（三維圖是在網上找來的）。

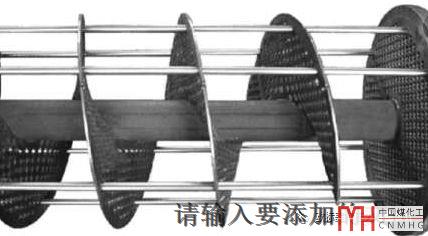

立體結構圖

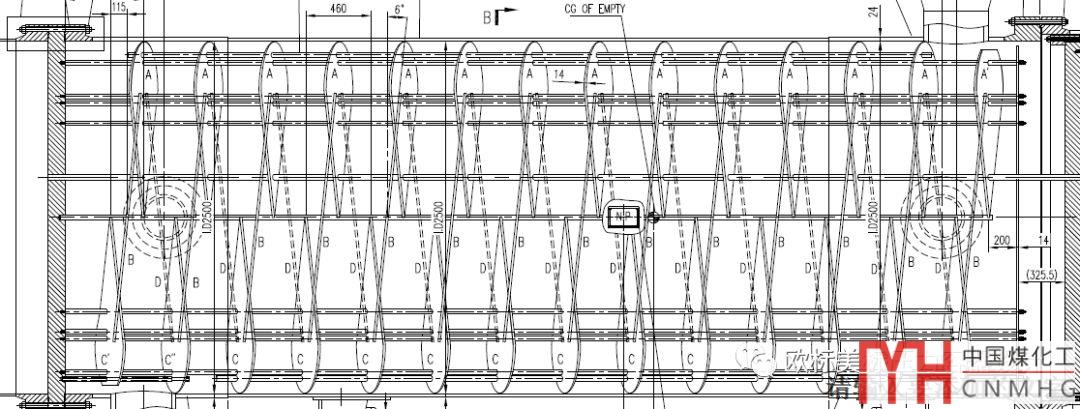

單管程螺旋折流板浮頭換熱器

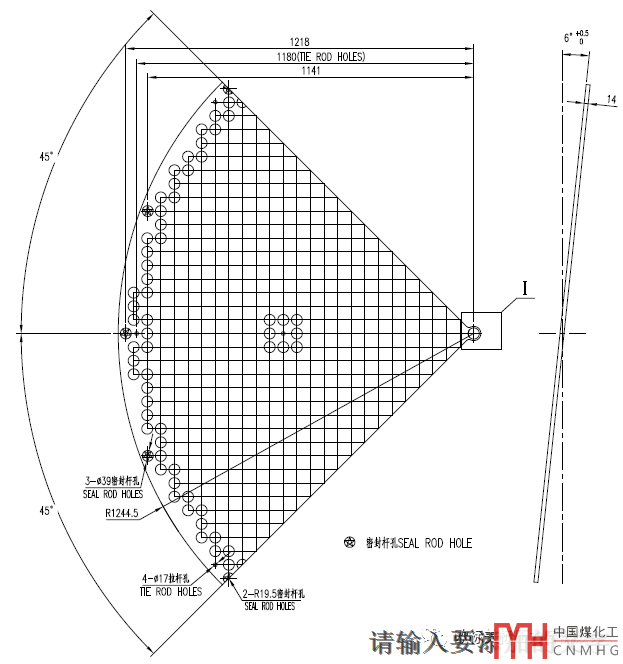

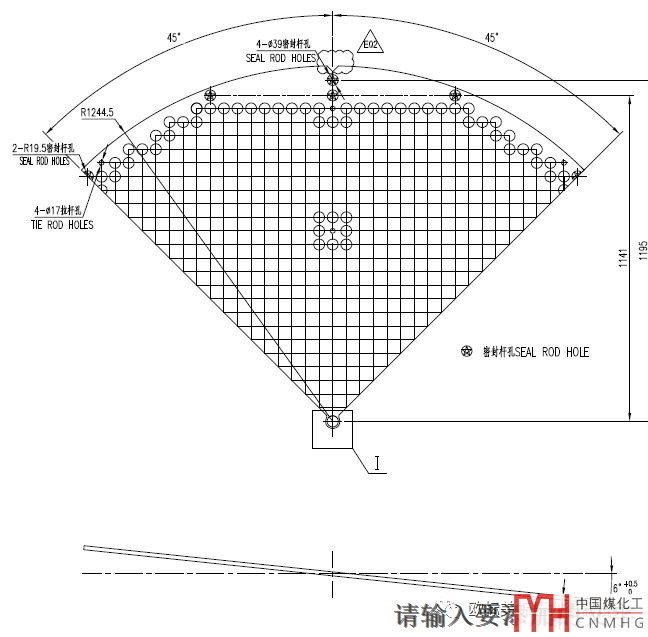

螺旋折流板一
強度計算上是按同一根換熱管兩個支撐點之間的距離才是最大的無支撐跨距（也可能是管板到第一塊螺旋折流板的距離乘0.7），其它沒什么特殊的。制造上中心管的大小考驗的是經驗，螺旋折流板的加工想到了也不是難點只能說有特點，其它也沒什么特殊的了。注意一下如果是固定管板的螺旋折流板換熱器，拉桿要用焊接連接不能用螺母，因?yàn)檎哿靼迨切钡模?/span>
