Origin實現曲線的光譜色漸變填充
　

譚編

昨天，譚編在講授《材料人必備的Origin繪圖技能培訓》直播課程之后，學員艾文提出一個很好的光譜顏色漸變填充的問題，利用Origin軟件的colormap填充并非漸變色，而是色帶，怎樣得到按照光譜波長一致的漸變填充呢？

問題圖:

目的圖：

1.解決思路

(1)采用顏色漸變的垂線(Drop Lines);

(2)采用線下漸變填充(Fill Area under Curve)

譚編采用思路(2)給大家演示。

2.解決步驟

(1)數據準備

我們用f(x)創建一個X、Y數據表。當然若有實驗數據，請直接采用實驗數據，這里譚編只是演示解決過程，順便讓大家學習一下f(x)功能的使用。

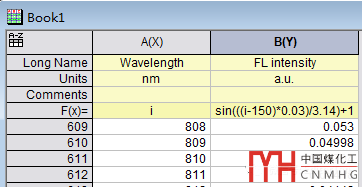

在X列表頭灰色單元格上點擊右鍵，Set column Values，在Row(i):From...To...中填200,900。在公式輸入框中輸入i，點擊OK即可產生一列X值。

然后，在B(Y)的F(X)單元格中輸入以下式子

sin(((i-150)*0.03)/3.14)+1

回車即可產生Y列數據。

（2）繪制折線圖

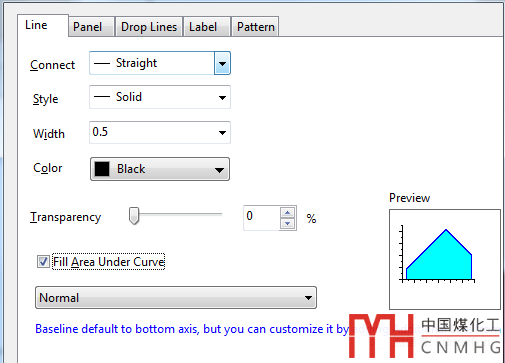

全選數據，點擊下方折線圖工具，繪制出線圖，然后雙擊曲線，在打開的對話框中√選Fill Area under Curve，選擇Normal。

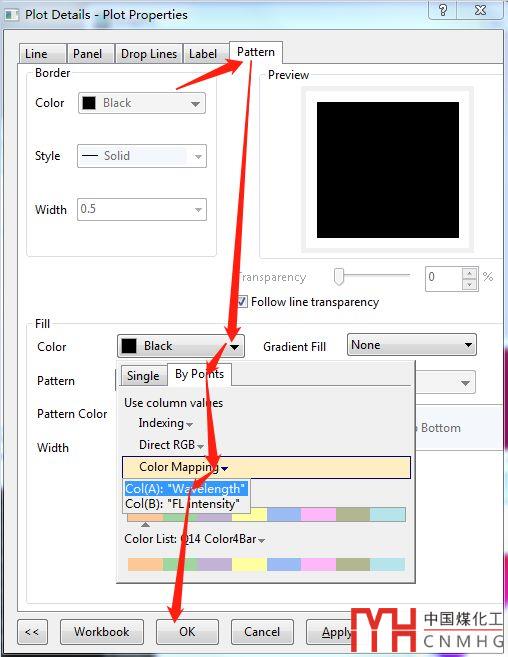

然后點擊Pattem，按照以下步驟修改。

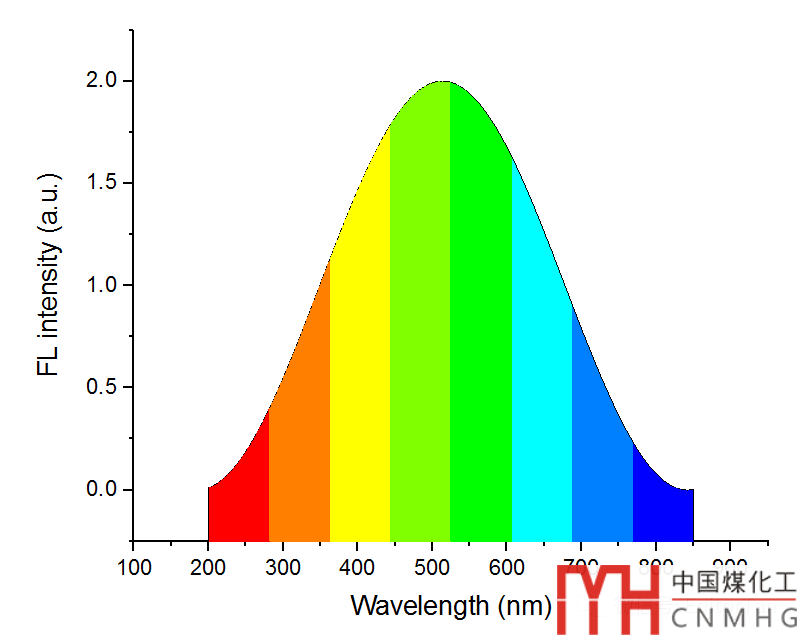

于是，得到下圖所示的色帶填充圖。顏色變化并沒有與橫軸的波長對應，也沒有實現漸變過渡。

(3)編輯光譜色

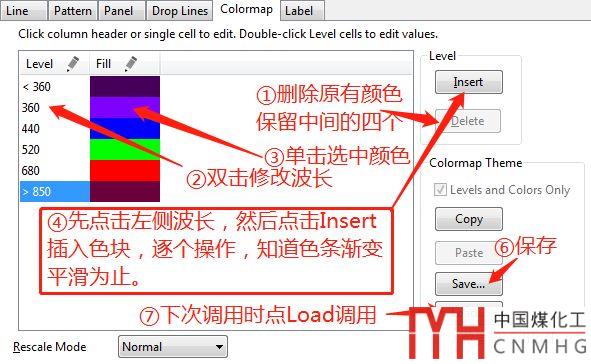

雙擊曲線部分，打開剛才的對話框，點擊Colormap標簽，按照以下步驟，設置4個關鍵的波長及其顏色：紫色、藍色、綠色、紅色。然后設置兩端的兩個顏色為深紫色、深紅色。

至于具體的波長和對應的顏色怎么匹配，譚編參照網上的算法，設計了一個Wavelength2RGB.htm網頁的JS程序，目的是為了顯示波長和顏色，作為上圖設置波長顏色時的參考。

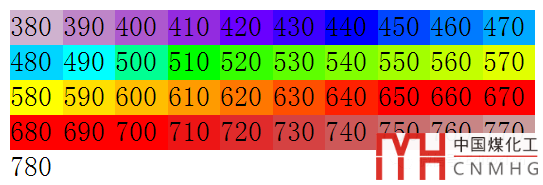

下圖是設計的網頁顯示的結果，大家可以參照下面的波長和顏色設置上圖的colormap。大家可以轉發朋友圈，方便需要時，隨時找到本文的下圖光譜波長顏色對照?qǐng)D。

通過上述步驟，多次點擊Insert在這6個顏色之間多次插入色塊的方法，最終得到一個光譜色漸變的Colormap，效果如下：

上述這么多色塊，都是點擊Insert按鈕自動插入的，無需要輸入波長，上述操作，只是定義了6個典型的波長及顏色，所以，對于顏色塊有明顯的色帶不平滑的區域，盡管去點Insert按鈕，直到顏色過渡平滑為止。

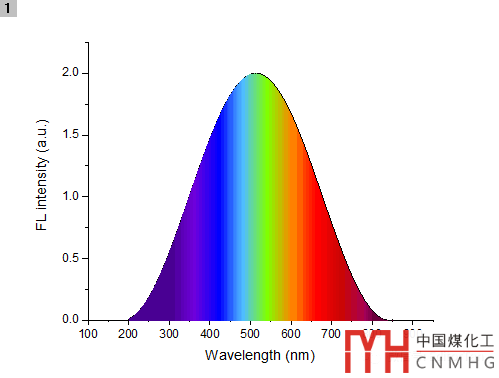

見證奇跡的時刻到了，點擊OK，得到我們想要的結果。
